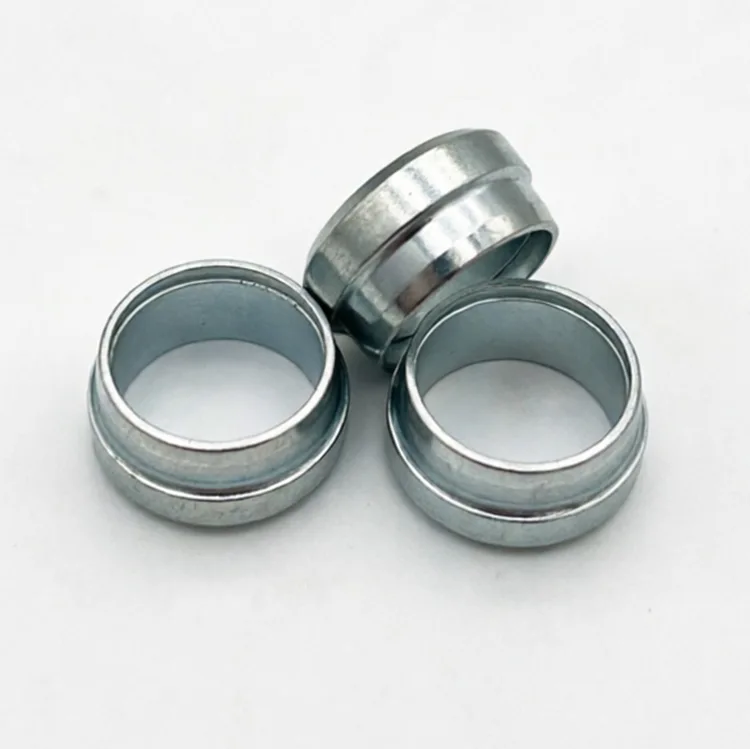

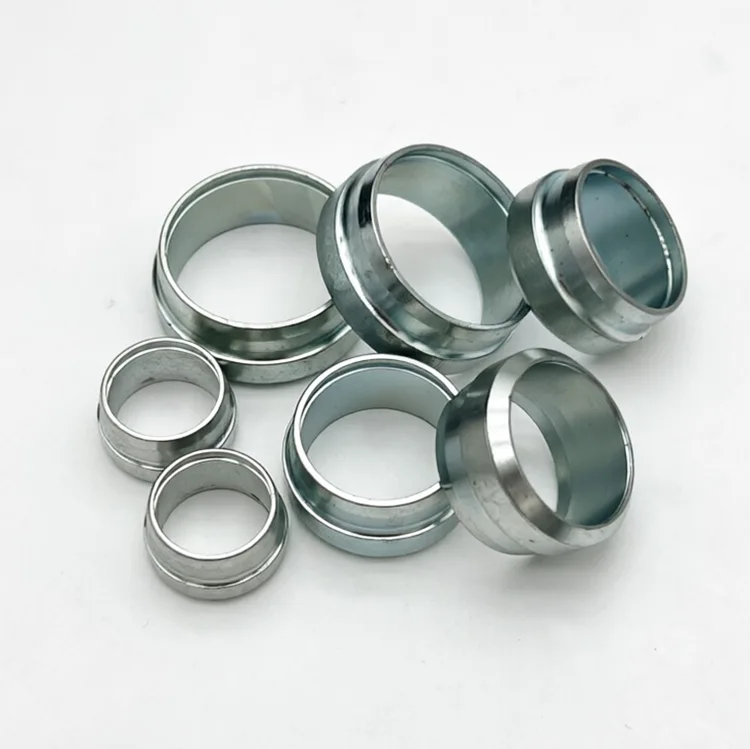

วงแหวนตัดซีรีส์ XYOON L เป็นตัวเชื่อมต่อชนิดกัดที่สร้างขึ้นโดยเฉพาะสำหรับข้อต่อท่อทรงกรวย DIN 2353 24° ออกแบบมาโดยเฉพาะสำหรับท่อเหล็กไร้ตะเข็บผนังบาง เมื่อขันให้แน่น ปลอกโลหะไปป์ไลน์ไฮดรอลิกสำหรับงานเบาจะบีบอัดตามแนวรัศมีและกัดเข้าไปในผนังด้านนอกของท่ออย่างสม่ำเสมอ ทำให้เกิดซีลระหว่างโลหะกับโลหะที่กันการสั่นสะเทือนและกันรั่ว โดยไม่ต้องเชื่อม บานออก หรือยาแนว เป็นโซลูชันการเชื่อมต่อน้ำหนักเบา คุ้มค่า และบำรุงรักษาง่ายสำหรับระบบพิกัด 16–25MPa และวางลงในชุดประกอบข้อต่อมาตรฐาน DIN ที่มีอยู่โดยตรง
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ชื่อสินค้า |
ปลอกโลหะท่อไฮดรอลิกสำหรับงานเบา L-series |
|
มาตรฐานที่ใช้บังคับ |
DIN 2353 (ซีรีส์ L / ซีรีส์ไลท์) |
|
วัสดุ |
เหล็กคาร์บอน / สแตนเลส 304 / 316L |
|
ท่อเหล็ก บังคับ OD |
φ6มม.– φ42มม |
|
จัดอันดับความดัน |
16MPa–25MPa |
|
ประเภทท่อ |
ท่อเหล็กไร้รอยต่อผนังบาง (DIN 2391) |
|
ความแข็งพื้นผิว (HRC) |
58–62 |
|
ความลึกของเคส |
0.1–0.15มม |
|
น้ำหนัก |
เบากว่าปลอกโลหะหนัก S-series ถึง 28% |
|
ความสม่ำเสมอของแบทช์ |
การเบี่ยงเบนประสิทธิภาพ≤2% |
เราไม่เพียงแค่สร้างปลอกโลหะมาตรฐานอีกชิ้นเท่านั้น แต่เราปรับให้เหมาะสมสำหรับโหมดความล้มเหลวของท่อบางในโลกแห่งความเป็นจริง:
คมตัดมีรูปทรงโค้งมน แทนที่จะเป็นคมดิบที่แหลมคม ดังนั้นจึงเจาะผนังท่ออย่างสม่ำเสมอตลอด 360° โดยไม่ต้องตัดวัสดุท่อ การทดสอบภาคสนามบนท่อผนังบาง φ8×1 มม. แสดงอัตราการแตกร้าวต่ำกว่า 0.1% โดยมีกำลังดึงออกสูงกว่าค่าเฉลี่ยอุตสาหกรรม 30%
เมื่อจับคู่กับท่อผนังบางที่มีความแม่นยำตามมาตรฐาน DIN 2391 แต่ละปลอกโลหะจะมีน้ำหนักน้อยกว่าปลอกโลหะหนักซีรีส์ S ที่เทียบเท่าถึง 28% เมื่อใช้ร่วมกับท่อที่บางลง จะช่วยลดต้นทุนวัสดุท่อโดยรวมลง 25–30% ในขณะที่ยังคงรักษาประสิทธิภาพแรงดันเต็มพิกัด ซึ่งเหมาะสำหรับการผลิต OEM ในปริมาณมาก
ปลอกโลหะทั้งหมดผ่านการชุบแข็งเคสด้วยบรรยากาศที่มีการควบคุม โดยมีความแข็งพื้นผิวอยู่ภายใน HRC 58–62 และความลึกของตัวเรือนได้รับการควบคุมอย่างแม่นยำที่ 0.1–0.15 มม. ความผันแปรของประสิทธิภาพระหว่างชุดการผลิตคือ ≤2% ช่วยลดความประหลาดใจในการประกอบจำนวนมาก
ระบบหล่อลื่นแบบรวมศูนย์สำหรับเครื่องจักร CNC วงจรนิวแมติกของสายการผลิตอัตโนมัติ ท่อไฮดรอลิกของเครื่องจักรสิ่งทอ สายลำเลียงอาหารและเครื่องดื่ม ระบบน้ำหล่อเย็น สายควบคุมเครื่องมือวัด ท่อกระบวนการเคมีเบา
คำถามที่ 1: ปลอกท่อไฮดรอลิกสำหรับงานเบาสามารถใช้กับอุปกรณ์ที่มีการสั่นสะเทือนคงที่ได้หรือไม่
ก. ใช่. โปรไฟล์กัดที่ได้รับการปรับปรุงของเราตรงตามมาตรฐาน DIN สำหรับการต้านทานแรงสั่นสะเทือนภายใต้แรงดันที่กำหนด และทำงานได้อย่างน่าเชื่อถือกับอุปกรณ์ระบบอัตโนมัติและเครื่องมือกล สำหรับการใช้งานกระแทกหนักและพัลส์แรงดันสูง เราขอแนะนำปลอกโลหะ S-series หนักของเราแทน
คำถามที่ 2: สามารถใช้งานร่วมกับข้อต่อท่อ L-series ยี่ห้ออื่นได้หรือไม่
ก. ใช่. ผลิตขึ้นอย่างเคร่งครัดตามขนาด DIN 2353 ซีรีส์ L และสามารถผสมได้โดยตรงกับข้อต่อซีรีส์ไฟทรงกรวย 24° มาตรฐานทุกยี่ห้อ โดยไม่มีปัญหาการรั่วซึมหรือความพอดี
คำถามที่ 3: ปลอกโลหะเบาชนิดสเตนเลสสามารถใช้ในน้ำทะเลได้หรือไม่?
ตอบ: ไม่แนะนำให้ใช้ SS304 สำหรับการสัมผัสน้ำทะเลในระยะยาว เนื่องจากอาจทำให้เกิดการกัดกร่อนแบบรูพรุนได้ สำหรับสภาพแวดล้อมทางทะเลและน้ำทะเล เราขอแนะนำเหล็กกล้าไร้สนิม SS316L เพื่อการต้านทานคลอไรด์ที่เหนือกว่า
คำถามที่ 4: จะติดตั้งปลอกโลหะแบบเบา L-series บนท่อที่มีผนังบางได้อย่างไร
ตอบ: ตรวจสอบให้แน่ใจว่าปลายท่อเป็นรูปสี่เหลี่ยมจัตุรัส ไม่มีเสี้ยน และสะอาด ใส่ท่อเข้าไปในตัวฟิตติ้งจนสุด ขันน็อตให้แน่นด้วยมือ จากนั้นใช้ประแจขันให้แน่นเกินมือขัน 1/4 ถึง 1/2 รอบ สำหรับท่อที่มีผนังบาง ให้หลีกเลี่ยงการขันแน่นเกินไปเพื่อป้องกันการเสียรูปของท่อ แนะนำให้ใช้ประแจปอนด์เพื่อการประกอบที่สม่ำเสมอ
คำถามที่ 5: ข้อต่อเฟอร์รูลซีรีส์ L สามารถใช้กับท่อติดผนังมาตรฐานได้หรือไม่
ตอบ: ข้อต่อเฟอร์รูลซีรีส์ L ได้รับการออกแบบมาเป็นพิเศษสำหรับท่อที่มีผนังบาง สำหรับท่อที่มีความหนาของผนังมาตรฐาน เราขอแนะนำปลอกโลหะหนักซีรีส์ S ซึ่งให้ความลึกในการกัดและประสิทธิภาพการปิดผนึกที่เหมาะสมที่สุดสำหรับขนาดท่อมาตรฐาน
