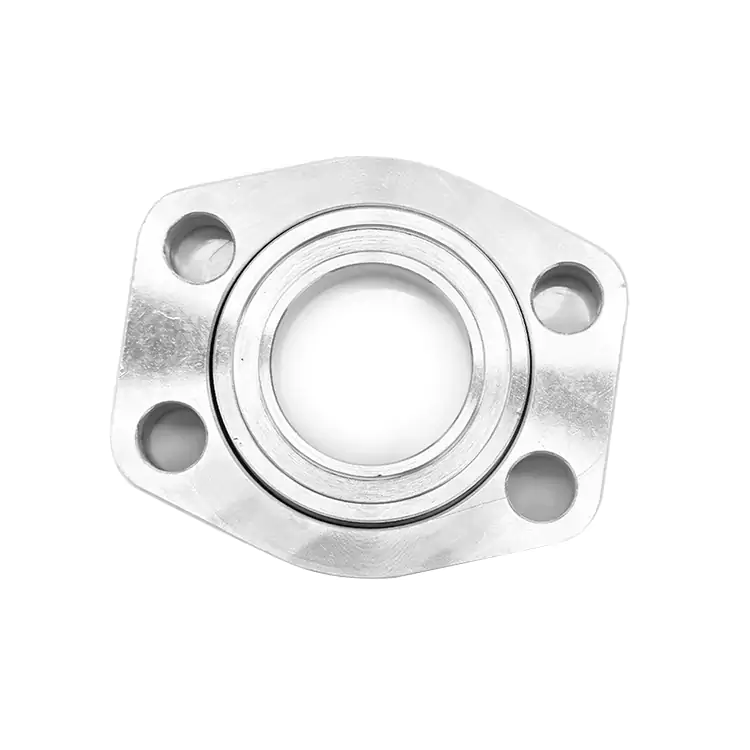

หน้าแปลนบานเกล็ด SAE 37 องศาที่ทนทานจากซัพพลายเออร์จีนมืออาชีพ

คยูนเป็นผู้ผลิตและผู้จำหน่ายมืออาชีพของอุปกรณ์ท่อไฮโดรลิก. หน้าแปลนแฟลร์ SAE 37 องศาของเราผลิตขึ้นโดยใช้การตีขึ้นรูปและเครื่องจักรซีเอ็นซีที่มีความแม่นยำ มีจำหน่ายทั้งแบบเหล็กกล้าคาร์บอนและสเตนเลส 304 และ 316 โดยใช้โครงสร้างซีลโลหะต่อโลหะ 37° เพื่อให้สามารถเชื่อมต่อแบบไร้รอยเชื่อมสำหรับท่อแรงดันสูงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ สามารถทนต่อแรงดันคงที่ได้ถึง 42 MPa เหมาะสำหรับวงจรไฮดรอลิกการไหลสูงในเครื่องจักรกลหนัก สามารถซื้อเป็นแพ็คเกจที่สมบูรณ์ควบคู่ไปกับข้อต่อ ข้อต่อเฟอร์รูล และบล็อกวาล์วของเราได้ จึงเป็นโซลูชั่นแบบครบวงจรสำหรับข้อกำหนดด้านท่อของเหลวแรงดันสูง

ฟังก์ชั่นสินค้ามีอะไรบ้าง?

1. ช่วยให้สามารถปิดผนึกแบบไร้รอยเชื่อมและแข็งสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การเชื่อมท่อขนาดใหญ่แบบดั้งเดิมมักทำให้เกิดตะกรันและการเสียรูปของวัสดุ ซึ่งต้องมีการตรวจจับข้อบกพร่องในภายหลัง ในทางตรงกันข้าม หน้าแปลนแฟลร์ SAE 37° จะสร้างซีลโลหะสองชั้นผ่านการประกบกันของพื้นผิวทรงกรวยบานที่ได้มาตรฐาน ซึ่งช่วยลดความจำเป็นในการทำงานที่ร้อน ช่วยให้การประกอบง่ายขึ้นอย่างมาก และป้องกันการอุดตันของวงจรน้ำมันที่เกิดจากตะกรันการเชื่อม

2. จัดการการส่งผ่านของไหลแรงดันสูงและไหลสูงได้อย่างน่าเชื่อถือ โครงสร้างหน้าแปลนหลอมรวมมีความแข็งแรงสูงและพิกัดแรงดันที่สูงกว่าข้อต่อขนาดเล็กมาตรฐาน เหมาะอย่างยิ่งสำหรับวงจรน้ำมันหลักที่มีอัตราการไหลสูงในเครื่องจักรก่อสร้างและแท่นขุดเจาะนอกชายฝั่ง โดยคงไว้ซึ่งความปลอดภัยจากการคลายตัวหรือการรั่วไหลที่เกิดจากความผันผวนของแรงดันในระยะยาวและการสั่นสะเทือนของอุปกรณ์

3. อำนวยความสะดวกในการถอดประกอบ บำรุงรักษา และขยายท่อ การออกแบบหน้าแปลนแยกช่วยให้ประกอบและถอดชิ้นส่วนได้ง่าย โดยไม่จำเป็นต้องตัดท่อระหว่างการบำรุงรักษาหรือการเปลี่ยนส่วนประกอบ บล็อกหน้าแปลนแบบหลายพอร์ตช่วยให้สามารถแยกและรวมการไหลของน้ำมันได้โดยตรง ลดความจำเป็นในการใช้ข้อศอกและอะแดปเตอร์จำนวนมาก ขณะเดียวกันก็ทำให้รูปแบบการวางท่อโดยรวมง่ายขึ้น

สถานการณ์การใช้งาน

1. เครื่องจักรสำหรับงานก่อสร้างขนาดใหญ่: วงจรจ่ายไฮดรอลิกหลักสำหรับเครนขนาดใหญ่ เครื่องเจาะอุโมงค์ และรถตัก จุดเชื่อมต่อคงที่สำหรับท่อน้ำมันแรงดันสูงเส้นผ่านศูนย์กลางขนาดใหญ่

2. แพลตฟอร์มทางทะเลและนอกชายฝั่ง: ท่อของเหลวแรงดันสูงสำหรับกว้านไฮดรอลิกบนดาดฟ้า ระบบไฮดรอลิกฝาปิดฟัก และอุปกรณ์ขุดเจาะนอกชายฝั่ง รุ่นสแตนเลสเหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนที่เกี่ยวข้องกับน้ำทะเลและสเปรย์เกลือ

3. อุปกรณ์ผลิตพลังงานลมและพลังงาน: ระบบไฮดรอลิกสำหรับการควบคุมระดับเสียงและการหันเหของกังหันลม สายควบคุมไฮดรอลิกแรงดันสูงสำหรับกังหันน้ำและกังหันไอน้ำ 4. อุปกรณ์น้ำมัน ก๊าซ และโลหะวิทยา: วงจรไฮดรอลิกสำหรับอุปกรณ์ขุดเจาะ สายส่งของเหลวอุณหภูมิสูงและแรงดันสูงสำหรับโรงงานรีดและอุปกรณ์หล่อแบบต่อเนื่อง

ข้อแนะนำการใช้งานและการบำรุงรักษา

1. ก่อนการประกอบ ให้ทำความสะอาดเศษน้ำมันและโลหะจากพื้นผิวกรวยซีลและพอร์ตหน้าแปลนของหน้าแปลนแฟลร์ SAE 37 องศา สิ่งเจือปนที่ตกค้างอาจทำให้พื้นผิวซีลเสียหายและทำให้เกิดการรั่วไหลในระดับไมโครในระยะยาว ท่อจะต้องบานเป็นมุม 37° มาตรฐานล่วงหน้า เพื่อให้แน่ใจว่าส่วนปลายไม่มีเสี้ยนหรือการเสียรูป

2. ขันโบลต์ให้แน่นเท่ากันในรูปแบบแนวทแยงและในหลายขั้นตอน อย่าขันแน่นด้านใดด้านหนึ่งจนสุดในแต่ละครั้ง เนื่องจากการโหลดที่ไม่สม่ำเสมออาจทำให้หน้าแปลนเอียงได้ ส่งผลให้เกิดการซีลที่ไม่ดีและอาจเกิดการรั่วซึมได้

3. ตรวจสอบความแน่นของสลักเกลียวทุก ๆ หกเดือนภายใต้สภาวะการทำงานปกติ ลดระยะเวลาลงเหลือสามเดือนสำหรับสภาพแวดล้อมทางเคมีนอกชายฝั่งหรือที่มีฤทธิ์กัดกร่อน และขจัดคราบเกลือและสารกัดกร่อนออกจากพื้นผิวทันที

4. สำหรับการจัดเก็บระยะยาว ให้ถอดชิ้นส่วนและจัดเก็บแยกกัน ใช้น้ำมันป้องกันสนิมกับพื้นผิวซีลหน้าแปลนและเก็บไว้ในคลังสินค้าแห้งเพื่อป้องกันการกัดกร่อนที่พื้นผิวกรวยจากการลดประสิทธิภาพการซีลในอนาคต

คำถามที่พบบ่อย

คำถามที่ 1: หน้าแปลนบานเกล็ด SAE 37 องศาสามารถถอดประกอบและนำกลับมาใช้ใหม่ได้หรือไม่

ตอบ: ได้ สามารถนำมาใช้ซ้ำได้หลายครั้งหากถอดประกอบและประกอบใหม่ตามขั้นตอนมาตรฐาน หากตัวหน้าแปลนและปลายท่อบานออกปราศจากความเสียหายจากการกระแทก ประสิทธิภาพการซีลจะไม่ลดลงอย่างมีนัยสำคัญ

คำถามที่ 2: หน้าแปลนเหล็กคาร์บอนสามารถนำมาใช้โดยตรงในระบบไฮดรอลิกนอกชายฝั่งได้หรือไม่

ตอบ: ไม่แนะนำให้ใช้ในระยะยาว เหล็กกล้าคาร์บอนมีความต้านทานต่อสนิมต่ำและกัดกร่อนได้ง่ายในสภาพแวดล้อมที่มีการพ่นเกลือตามชายฝั่ง สำหรับโครงการทางทะเล แนะนำให้ใช้รุ่นสแตนเลส 316

คำถามที่ 3: หน้าแปลน SAE 37° สามารถใช้แทนกันได้กับอุปกรณ์เสริมท่อที่เป็นมาตรฐานเดียวกันกับยี่ห้ออื่นหรือไม่

ตอบ: ได้ สามารถใช้แทนกันได้อย่างสมบูรณ์ ผลิตภัณฑ์ปฏิบัติตามมาตรฐานมิติ SAE J514 อย่างเคร่งครัด และเข้ากันได้กับอุปกรณ์เสริมท่อที่เป็นไปตามข้อกำหนดที่มีข้อกำหนดเดียวกันกับที่มีอยู่ในตลาด

คำถามที่ 4: แรงดันใช้งานสูงสุดสำหรับหน้าแปลนนี้คือเท่าใด

ตอบ: รุ่นมาตรฐานรองรับแรงดันการทำงานที่มั่นคงที่ 42 MPa; สำหรับการใช้งานที่มีแรงดันสูงพิเศษ สามารถสั่งทำบล็อกหน้าแปลนที่มีความหนา เสริมแรง และไม่ได้มาตรฐานได้

คำถามที่ 5: จำเป็นต้องใช้เทป PTFE (เทปปิดผนึกเกลียว) เพื่อช่วยในการปิดผนึกระหว่างการประกอบหรือไม่?

ตอบ: ไม่ การซีลแบบแข็งระหว่างโลหะกับโลหะโดยใช้พื้นผิวทรงกรวยก็เพียงพอแล้ว เทป PTFE ที่เข้าสู่วงจรน้ำมันอาจอุดตันส่วนประกอบของวาล์วพรีซิชั่นวาล์ว ซึ่งอาจทำให้ระบบทำงานผิดปกติได้
