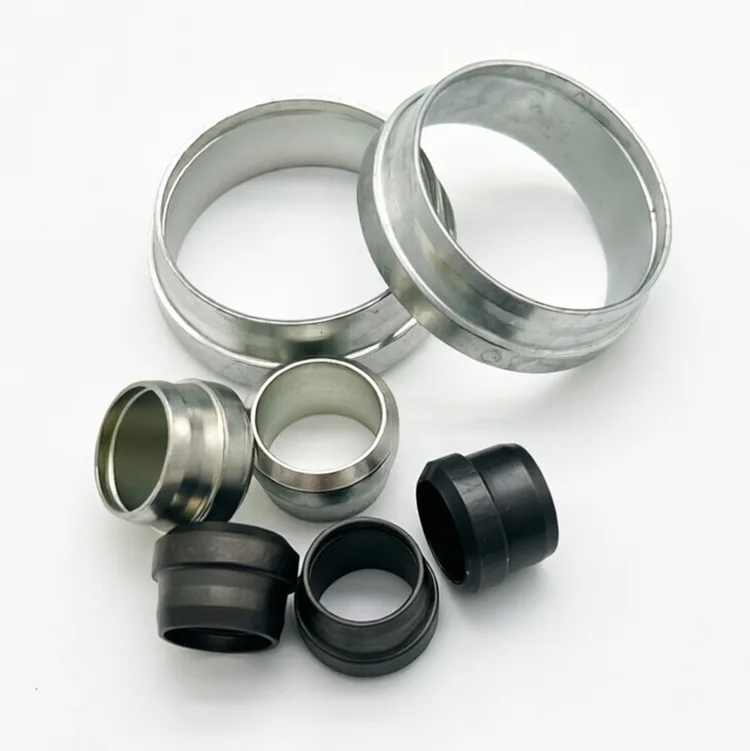

ปลอกโลหะไฮดรอลิก XYOON JS เป็นส่วนประกอบล็อคและปิดผนึกแกนสำหรับข้อต่อท่อชนิดกัดมาตรฐาน JIS เมื่อน็อตถูกติดตั้งระหว่างน็อตอัดและกรวยตัวฟิตติ้ง มันจะเปลี่ยนรูปและกัดเข้ากับผนังด้านนอกของท่อเหล็กไร้ตะเข็บเมื่อน็อตถูกขันให้แน่น ทำให้เกิดทั้งด้ามจับเชิงกลที่เชื่อถือได้ และซีลแบบคงที่ที่แน่นด้วยแรงกด โดยไม่ต้องเชื่อม บานเกล็ด หรือยาแนวเพิ่มเติม
สามารถใช้แทนกันได้อย่างสมบูรณ์กับข้อต่อท่อมาตรฐาน JS ทั่วไปในท้องตลาด และมีการใช้กันอย่างแพร่หลายในการเชื่อมต่อสายกระบวนการไฮดรอลิก นิวแมติก การหล่อลื่น และเคมีเบา ให้โซลูชั่นการเชื่อมต่อท่อที่รวดเร็ว บำรุงรักษาง่าย และทนต่อการสั่นสะเทือน
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ชื่อสินค้า |
JS Series ข้อต่อเฟอร์รูลเดี่ยว |
|
มาตรฐานที่ใช้บังคับ |
JIS (มาตรฐานอุตสาหกรรมญี่ปุ่น) |
|
วัสดุ |
เหล็กคาร์บอน (ชุบสังกะสี) / สแตนเลส 304 / 316L |
|
ท่อเหล็ก บังคับ OD |
φ6มม.– φ42มม |
|
แรงดันใช้งาน (เหล็กกล้าคาร์บอน) |
สูงถึง 25MPa |
|
แรงดันใช้งาน (สเตนเลส) |
สูงถึง 64MPa |
|
ความแข็ง (HRC) |
เหล็กคาร์บอน: 52-56 / สแตนเลส: 40-45 |
|
การรักษาพื้นผิว |
ชุบสังกะสี (เหล็กกล้าคาร์บอน) / ทู่ (สเตนเลส) |
|
อายุการใช้งาน |
สภาพอุตสาหกรรมมาตรฐาน |
ระบบไฮดรอลิกทางอุตสาหกรรม สายการหล่อลื่นเครื่องมือเครื่องจักร เครื่องมือวัดกระบวนการทางเคมี อุปกรณ์ทางทะเลและนอกชายฝั่ง ระบบควบคุมด้วยลม ท่อก๊าซเซมิคอนดักเตอร์ อุปกรณ์แปรรูปอาหารและเครื่องดื่ม
โรงงานเคมีชั้นดีของเกาหลีใต้: เฟอร์รูล JS 316L JS จำนวน 30,000 ชิ้นที่จัดหาให้กับสายเก็บตัวอย่างเครื่องวิเคราะห์ ทนทานต่อกรดอ่อนและตัวกลางตัวทำละลายอินทรีย์ ผ่านการตรวจสอบในสถานที่ 12 เดือนโดยไม่มีการรั่วไหล
เครื่องมือกล CNC ของญี่ปุ่น OEM: ปลอกโลหะไฮดรอลิก JS เหล็กกล้าคาร์บอนสำหรับท่อไฮดรอลิกและท่อหล่อลื่นแบบเครื่องจักรเต็มรูปแบบ มีการจัดหารวมกัน 8 ล้านชิ้น อัตราความล้มเหลวในการประกอบต่ำกว่า 0.2%
ผู้จัดจำหน่ายการบำรุงรักษาทางทะเลในสิงคโปร์: การจัดหาปลอกโลหะสแตนเลสจำนวนมากสำหรับการติดตั้งท่อในห้องเครื่องยนต์ของเรือ ความต้านทานการกัดกร่อนของสเปรย์เกลือเป็นไปตามข้อกำหนดเกรดทางทะเล อัตราการสั่งซื้อใหม่สูงถึง 82%
การตรวจสอบที่เข้ามา: ความแข็งของวัตถุดิบ องค์ประกอบทางเคมี และการตรวจสอบมิติต่อชุด วัสดุที่ไม่ผ่านการรับรองจะถูกปฏิเสธ
การขึ้นรูปที่แม่นยำ: การขึ้นรูปเย็นด้วย CNC + กระบวนการกลึงที่แม่นยำ การตรวจจับขนาดอัตโนมัติแบบออนไลน์สำหรับพื้นผิวหลัก
การตรวจสอบประสิทธิภาพ: แต่ละชุดผ่านการทดสอบแรงดึงออก การทดสอบรอบแรงดัน และการทดสอบสเปรย์เกลือ เพื่อตรวจสอบความแข็งแรงในการจับและความน่าเชื่อถือของการปิดผนึก
ระบบตรวจสอบย้อนกลับ: แต่ละบรรจุภัณฑ์จะถูกทำเครื่องหมายด้วยหมายเลขชุด สามารถตรวจสอบย้อนกลับไปยังชุดวัตถุดิบ วันที่ผลิต และข้อมูลการตรวจสอบทั้งหมด
คำถามที่ 1: ฉันควรเลือกวัสดุชนิดใด เหล็กกล้าคาร์บอน หรือ เหล็กกล้าไร้สนิม
ตอบ: แนะนำให้ใช้เหล็กกล้าคาร์บอน (ชุบสังกะสี) สำหรับระบบไฮดรอลิกและระบบหล่อลื่นทั่วไปที่ให้ความสำคัญกับต้นทุน สแตนเลส 304 เหมาะกับสื่อที่ใช้น้ำและสภาพแวดล้อมการกัดกร่อนทั่วไป ต้องใช้ 316L สำหรับการใช้งานน้ำทะเล สารเคมี และก๊าซที่มีความบริสุทธิ์สูง
Q2: แรงกดดันในการทำงานสูงสุดคือเท่าไร?
ตอบ: ปลอกโลหะเหล็กกล้าคาร์บอนรองรับได้ถึง 25MPa; ปลอกโลหะสแตนเลส 304/316L รองรับได้ถึง 64MPa ขึ้นอยู่กับความหนาของผนังท่อและพิกัดข้อต่อ
Q3: คุณยอมรับคำสั่งซื้อปริมาณน้อยหรือไม่?
ก. ใช่. ไม่มีขั้นต่ำสำหรับขนาดมาตรฐาน สามารถจัดเตรียมตัวอย่างเพื่อการทดสอบได้ ขนาดที่กำหนดเองเริ่มต้นที่ 500 ชิ้นต่อข้อกำหนด
คำถามที่ 4: ข้อแตกต่างระหว่างข้อต่อเฟอร์รูลเดี่ยวและข้อต่อเฟอร์รูลคู่คืออะไร?
ตอบ: ปลอกโลหะเดี่ยว (ซีรี่ส์ JS) ใช้ปลอกโลหะเดียวที่ทำหน้าที่ทั้งการซีลและการจับยึด เหมาะสำหรับการใช้งานที่มีแรงดันปานกลางสูงถึง 25-64MPa ปลอกโลหะคู่ใช้ปลอกโลหะด้านหน้าและด้านหลังแยกกันสำหรับการซีลและการจับตามลำดับ ให้พิกัดแรงดันที่สูงกว่าและประสิทธิภาพการป้องกันการสั่นสะเทือนที่ดีกว่าสำหรับการใช้งานหนัก
Q5: JS Hydraulic Ferrule สามารถใช้กับท่อจากผู้ผลิตรายอื่นได้หรือไม่?
ก. ใช่. ผลิตตามมาตรฐาน JIS อย่างเคร่งครัด ปลอกโลหะ JS ของเราสามารถใช้แทนกันได้อย่างสมบูรณ์กับข้อต่อท่อมาตรฐาน JS ทั่วไปในท้องตลาด เราขอแนะนำให้ใช้ท่อเหล็กไร้ตะเข็บดึงเย็นที่มีความแม่นยำ ซึ่งตรงตามเกณฑ์ความคลาดเคลื่อนมิติ JIS เพื่อประสิทธิภาพสูงสุด
