ในระบบไฮดรอลิก การรั่วไหลแทบไม่เคยเป็นปัญหากับตัวท่อเหล็กเลย เป็นปัญหาที่จุดเชื่อมต่อ เป็นเวลาหลายทศวรรษแล้วที่ข้อต่อแบบกัด 24° ที่สร้างตามมาตรฐาน ISO 8434 / DIN 2353 ถือเป็นค่าเริ่มต้นของอุตสาหกรรม
ในฐานะสมาชิกหลักของตระกูลข้อต่อ EO ของ XYOON เทคโนโลยี EO-2 ไร้การรั่วทำให้ทุกสิ่งที่ทำให้ข้อต่อแบบกัดแบบดั้งเดิมเป็นที่นิยม — การเชื่อมต่อแหวนตัดและการประกอบที่เรียบง่ายเป็นพิเศษ — ในขณะที่ให้การปิดผนึกที่เชื่อถือได้มากขึ้นและความทนทานต่อสภาวะการทำงานที่รุนแรงมากขึ้น บทความนี้จะแจกแจงรายละเอียดความแตกต่างที่แท้จริงระหว่างทั้งสองในระดับโครงสร้าง เพื่อใช้อ้างอิงสำหรับผู้ซื้อ ทีมบำรุงรักษาอุปกรณ์ และโรงปฏิบัติงานด้านการประมวลผลท่อ
ข้อต่อแบบกัดแบบดั้งเดิม (หรือที่เรียกว่าข้อต่อแหวนตัด) ซีลระหว่างโลหะกับโลหะ: ในระหว่างการประกอบ ขอบตัดที่แข็งแล้วของแหวนตัดจะกัดเข้ากับผนังด้านนอกของท่อเหล็ก ทำให้เกิดวงแหวนปิดผนึกในขณะที่ยึดท่อไว้อย่างแน่นหนาเมื่อดึงออก การออกแบบมีขนาดกะทัดรัด ไม่ต้องเชื่อม ไม่ต้องเกลียว ไม่ต้องใช้โอริง และการติดตั้งต้องใช้ประแจมากกว่าสองตัว ด้วยเหตุนี้จึงกลายเป็นอุปกรณ์มาตรฐานสำหรับเครื่องมือกล เครื่องฉีดพลาสติก เครื่องอัดอากาศ และอุปกรณ์ไฮดรอลิกเคลื่อนที่
แต่การออกแบบระหว่างโลหะกับโลหะทำให้ภาระการปิดผนึกทั้งหมดอยู่ที่ "คุณภาพของการกัด" ในการผลิตในแต่ละวัน โหมดความล้มเหลวสี่โหมดจะเกิดขึ้นซ้ำๆ:
·กระชับมากเกินไปเมื่อไม่มีการหยุดตามแนวแกน แรงบิดที่มากเกินไปจะทำให้วงแหวนตัดเสียรูปหรือแตกร้าว และข้อต่อจะเริ่มซึมน้ำมัน
· สวมตัวเครื่องก่อนประกอบ เมื่อตัวถังก่อนการประกอบสึกหรอหรือเสียรูป จะทำให้เกิดเศษชิ้นส่วนทั้งชุด และข้อบกพร่องมักจะเกิดขึ้นหลังจากที่อุปกรณ์เข้ารับบริการเท่านั้น
· การตรวจสอบจากประสบการณ์การที่วงแหวนตัดกัดลึกเพียงพอหรือไม่นั้นให้ตัดสินด้วยตาและความรู้สึกทั้งหมด ซึ่งทำให้การกำหนดมาตรฐานสำหรับกะและผู้ปฏิบัติงานต่างๆ เป็นเรื่องยากมาก
· ค่าซ่อมสูงกรวยข้อต่อและวงแหวนตัดสัมผัสกับโลหะโดยตรง ทำให้เกิดการสึกหรอ การเสียรูป และความเสียหายจากความเมื่อยล้า เมื่อชำรุดแล้วมักจะต้องเปลี่ยนท่อพร้อมข้อต่อ
ความก้าวหน้าที่สำคัญอีกประการหนึ่งของข้อต่อ EO-2 อยู่ที่การปรับปรุงที่โดดเด่นซึ่งทำให้การประกอบง่ายขึ้น ตรวจสอบและควบคุมได้ง่ายขึ้น และค่าบำรุงรักษาต่ำลง นั่นคือสิ่งที่ทำให้ผลิตภัณฑ์นี้กลายเป็นผลิตภัณฑ์รุ่นใหม่ที่ได้รับความนิยม
ต่างจากแหวนตัดทั่วไป XYOON EO-2 มีโครงสร้างเป็นซีลยางทนน้ำมันที่วัลคาไนซ์บนวงแหวนหยุดโลหะ ซึ่งอยู่ระหว่างตัวข้อต่อกับผนังด้านนอกของท่อ เพื่อปิดเส้นทางรั่วเพียงทางเดียวที่มีอยู่ในข้อต่อระหว่างโลหะกับโลหะ มีการซีลแบบสองทิศทาง: ประกอบด้วยของเหลวที่มีแรงดันอยู่ภายในท่อ และยังป้องกันไม่ให้อากาศเข้าสู่ระบบเมื่อท่อสูญเสียแรงดัน ที่สำคัญกว่านั้น ผลการซีลจะเพิ่มขึ้นตามสัดส่วนของแรงดันของเหลว ดังนั้นแม้ภายใต้สภาวะแรงดันสูง การซีลก็ดีเยี่ยม ในเวลาเดียวกัน ซีลจะทำงานในบริเวณที่มีแรงดันสถิตและไม่เกิดการสึกหรอแบบไดนามิก ทำให้มีอายุการใช้งานยาวนานมาก
ต่างจากแหวนตัดทั่วไป XYOON EO-2 มีโครงสร้างเป็นแหวนหยุดโลหะสำหรับการวางตำแหน่งตามแนวแกนระหว่างการกระชับชุดประกอบ จึงหลีกเลี่ยงการขันแน่นเกินไปซึ่งเกิดขึ้นได้ง่ายกับข้อต่อแบบกัด ปิดการใช้งานวงแหวนตัด และทำให้เกิดการรั่วไหล ผู้ประกอบจะรู้สึกถึงจุดสิ้นสุดที่แน่นอน แทนที่จะคาดเดาแรงบิดด้วยความรู้สึก ซึ่งช่วยเพิ่มความน่าเชื่อถือในการประกอบได้อย่างมาก
ข้อต่อ XYOON EO-2 ยังคงเป็นไปตามมาตรฐาน ISO 8434 / DIN 2353 และสามารถใช้แทนกันได้กับข้อต่อแบบกัดแบบดั้งเดิม ซึ่งช่วยเพิ่มความสามารถในการปรับตัวได้อย่างมาก รูปแบบการวางท่อที่มีอยู่ สินค้าคงคลังอะไหล่ และลักษณะการประกอบทั้งหมดยังคงไม่เปลี่ยนแปลง และโรงงานสามารถเปลี่ยนการติดตั้งได้โดยการติดตั้งโดยไม่ต้องออกแบบเครื่องจักรใหม่ทั้งหมด
เพื่อให้แน่ใจว่าคมตัดกัดลึกเข้าไปในท่อเหล็ก อุปกรณ์ยึดแบบกัดแบบดั้งเดิมมักจะต้องมีการประกอบล่วงหน้าด้วยตัวเครื่องที่ประกอบไว้ล่วงหน้า และตัวเครื่องนั้นจะต้องได้รับการตรวจสอบบ่อยครั้ง เมื่อใช้อันที่สึกหรอหรือผิดรูปแล้ว แบตช์ทั้งหมดจะถูกทิ้ง โครงสร้าง XYOON EO-2 มีตัวเครื่องก่อนการประกอบในตัว — กรวยด้านในของวงแหวนหยุดทำหน้าที่เป็นตัวเครื่องก่อนการประกอบสำหรับวงแหวนตัด วงแหวนหยุดซึ่งมีความแม่นยำและความแข็งในเชิงขนาดที่เหมาะสมที่สุด ทำหน้าที่เป็นทั้งตัวหยุดการประกอบและเป็นเครื่องมือในการตั้งค่าล่วงหน้าสำหรับวงแหวนตัด ช่วยให้การประกอบง่ายขึ้นในขณะที่ได้ผลลัพธ์ที่เหมาะสม

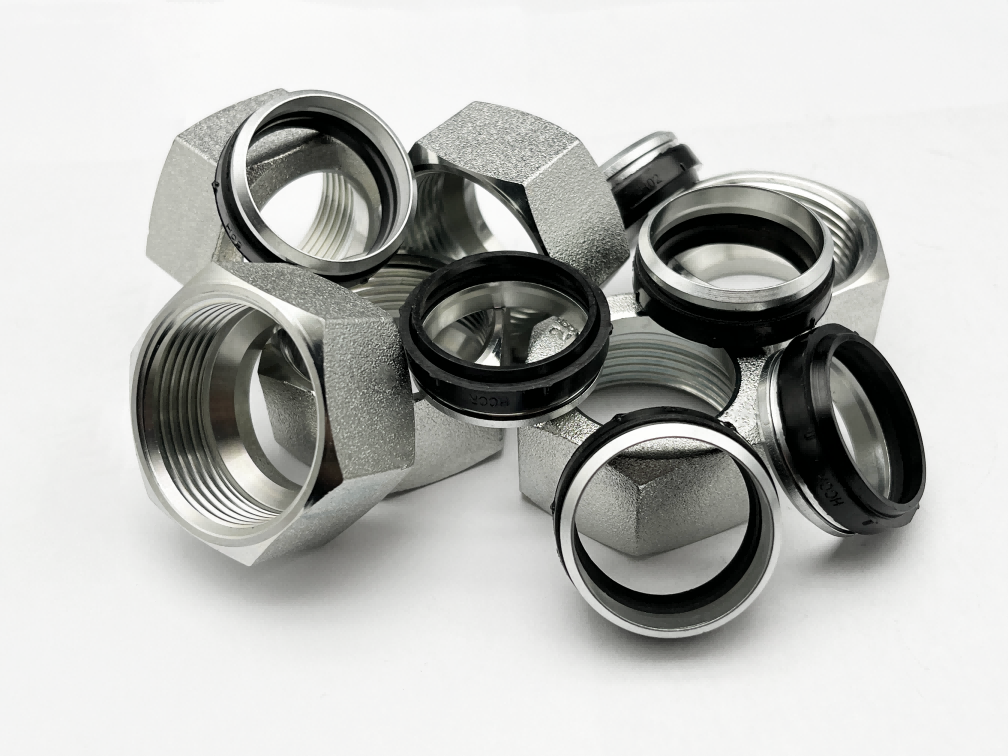

แตกต่างจากแหวนตัดทั่วไป XYOON EO-2 เชื่อมซีลยาง แหวนหยุด และแหวนตัดเข้ากับเกลียวภายในของน็อตผ่านยางบนวงแหวนรอบนอกของแหวนหยุด สร้างเป็นหน่วยเดียวที่เรียกว่าน็อตฟังก์ชัน สิ่งนี้จะป้องกันไม่ให้ส่วนประกอบที่เหมาะสมกระจัดกระจายระหว่างการประกอบ และช่วยปรับปรุงประสิทธิภาพการประกอบอย่างมาก
XYOON EO-2 ให้เกณฑ์ที่ง่ายและเชื่อถือได้สำหรับการตรวจสอบก่อนการประกอบแหวนตัด: ก่อนการประกอบเบื้องต้นจะมีช่องว่างระหว่างแหวนตัดกับแหวนหยุด และเมื่อแหวนตัดกัดเข้าไปในท่อระหว่างก่อนประกอบ ช่องว่างนั้นจะหายไป ไม่ว่าช่องว่างนี้จะเกิดขึ้นหรือไม่ก็ตาม ถือเป็นเกณฑ์ในการตัดสินว่าการประกอบล่วงหน้านั้นถูกต้องหรือไม่ ซึ่งเป็นการตัดสินด้วยภาพขาวดำที่ใครก็ตามในสายการผลิตสามารถทำได้ ซึ่งทำให้ง่ายและเชื่อถือได้อย่างยิ่ง
EO-2 จะไม่ละทิ้งการเชื่อมต่อวงแหวนตัด มันแก้ไขลิงค์ที่อ่อนแอที่สุด ด้วยการเพิ่มซีลอีลาสโตเมอร์ การวางตำแหน่งการประกอบตามแนวแกน โครงสร้างก่อนการประกอบในตัว และตัวบ่งชี้การตรวจสอบการประกอบตามวัตถุประสงค์ ข้อต่อ XYOON EO-2 ให้การปิดผนึกที่เชื่อถือได้มากขึ้น ความทนทานต่อสภาวะที่ไม่เอื้ออำนวยที่ดีขึ้น ประกอบได้ง่ายขึ้น และลดต้นทุนการบำรุงรักษา ทั้งหมดนี้ยังคงใช้แทนกันได้อย่างสมบูรณ์กับวงแหวนตัดแบบดั้งเดิม
