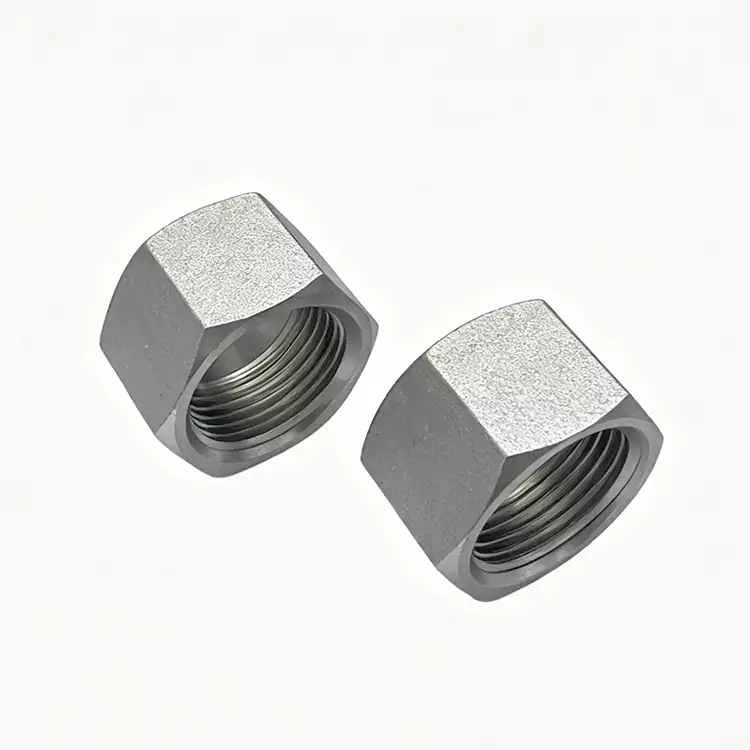

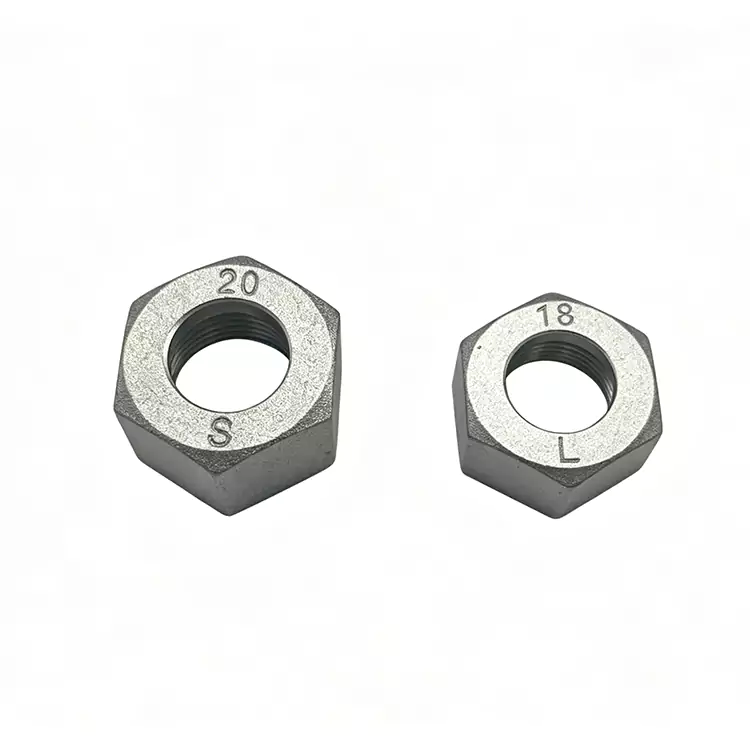

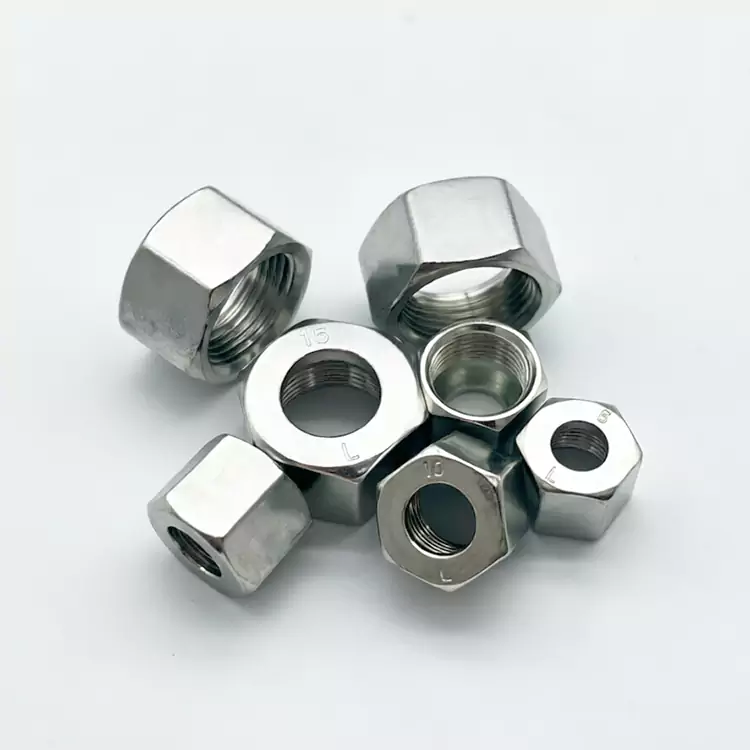

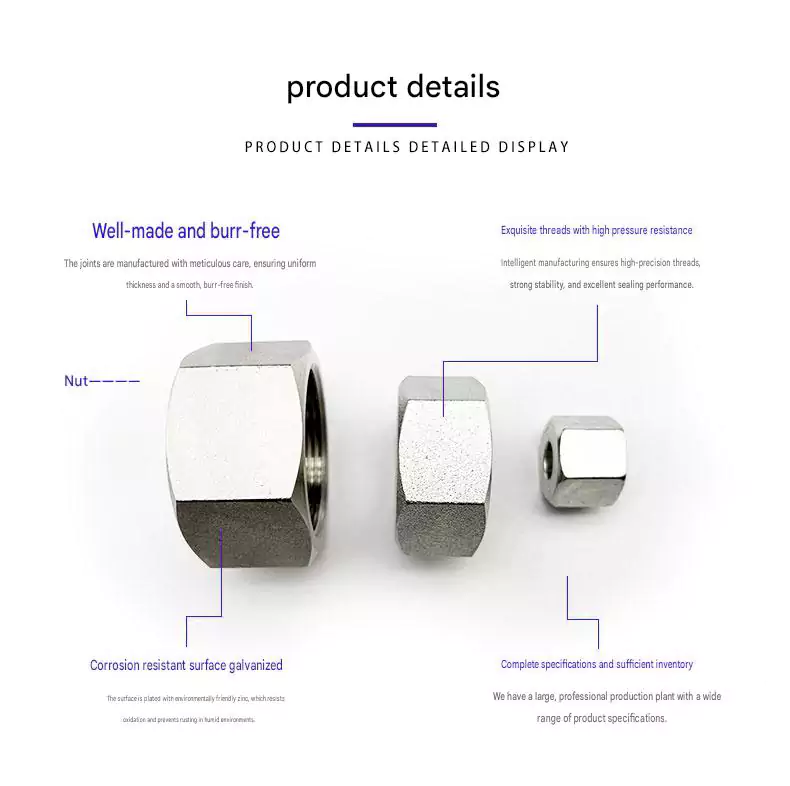

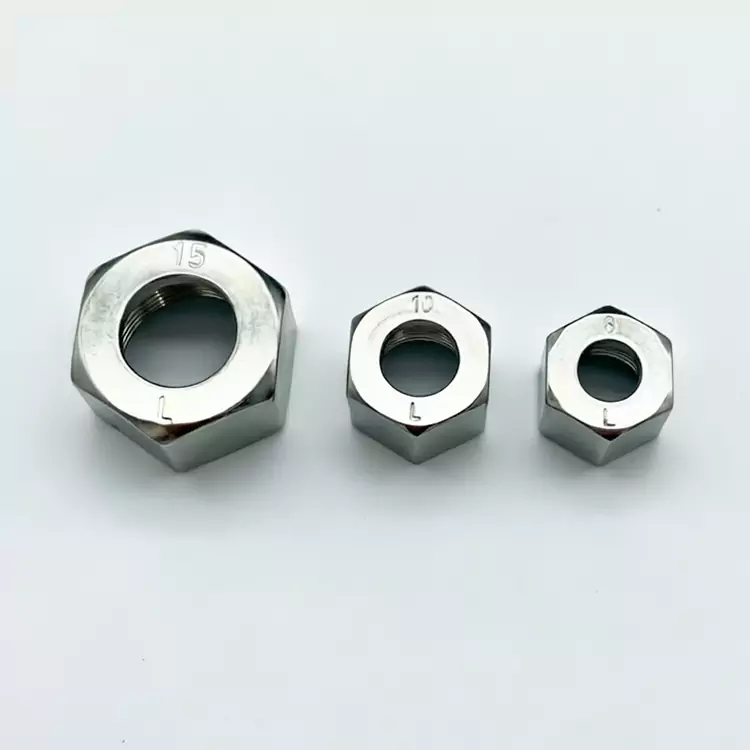

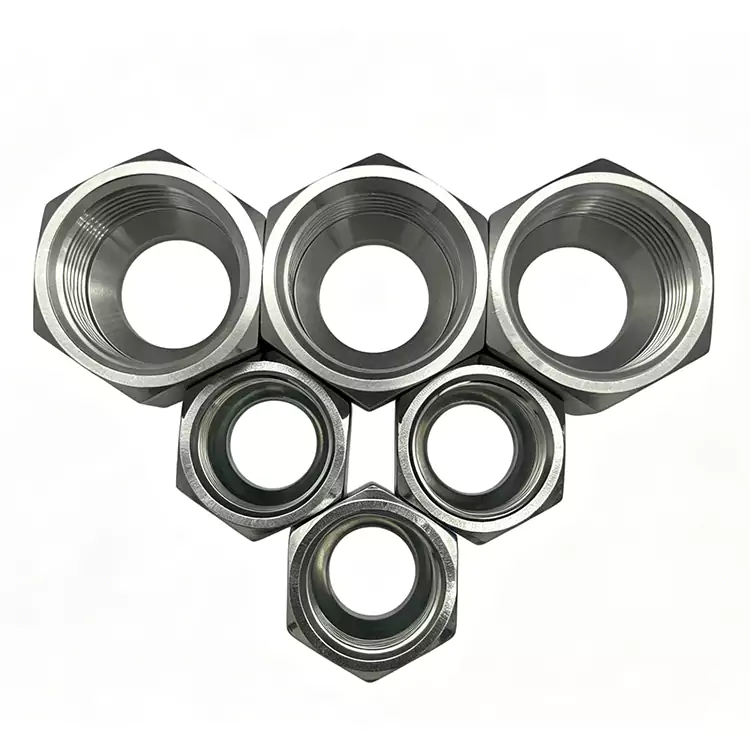

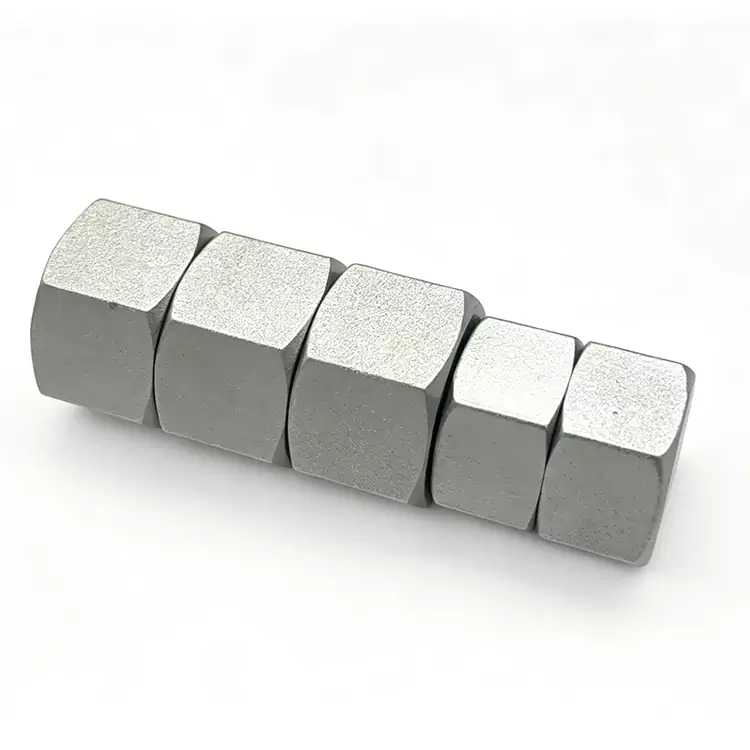

Precision Hydraulic Ferrule Nut เป็นส่วนประกอบยึดที่มีความแม่นยำสูงสำหรับระบบท่อไฮดรอลิกแรงดันสูง ผลิตขึ้นด้วยเทคโนโลยีการตีขึ้นรูปเย็นที่แม่นยำ โดยมีการควบคุมความคลาดเคลื่อนโดยรวมภายใน ±0.02 มม. ผลิตภัณฑ์มีจำหน่ายในซีรีส์วัสดุ 2 ชุด: เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิม ปฏิบัติตามมาตรฐานท่อส่งระหว่างประเทศ เช่น DIN และ ISO อย่างเคร่งครัด และสามารถบรรลุการเชื่อมต่อท่อส่งก๊าซที่มีความแข็งเป็นศูนย์ภายใต้สภาวะแรงดันสูง 63MPa สามารถใช้งานร่วมกับอุปกรณ์ก่อนการติดตั้งปลอกโลหะของโรงงาน มีความแม่นยำในการประกอบสูง รองรับการขายส่งเป็นชุดและการประมวลผลการปรับแต่งแบบ OEM และใช้ได้กับการจับคู่ท่อไฮดรอลิกอุตสาหกรรมต่างๆ และสถานการณ์การเปลี่ยน เช่น เครื่องจักรฉีดขึ้นรูป เครื่องจักรก่อสร้าง อุปกรณ์พลังงานลม ฯลฯ
น๊อตปลอกโลหะไฮดรอลิกที่มีความแม่นยำเป็นส่วนประกอบยึดหลักที่ขาดไม่ได้ในระบบเชื่อมต่อท่อไฮดรอลิก ใช้ร่วมกับฝาครอบและตัวข้อต่อ ด้วยการใช้แรงอัดตามแนวแกนเมื่อขันน็อตให้แน่น ฝาครอบจะเกิดการเสียรูปแบบยืดหยุ่นและแนบสนิทกับผนังด้านนอกของท่อเหล็ก ในเวลาเดียวกัน พื้นผิวทรงกรวยด้านนอกของฝาครอบยึดติดกับพื้นผิวทรงกรวยด้านในของตัวข้อต่ออย่างใกล้ชิด ดังนั้นจึงทำให้เกิดการเชื่อมต่อที่ไม่เชื่อม มีความแข็งแรงสูง และมีการปิดผนึกสูงระหว่างท่อเหล็กและข้อต่อ
แตกต่างจากการเชื่อมต่อแบบเชื่อมแบบดั้งเดิม น็อตปลอกโลหะไม่จำเป็นต้องใช้งานร้อน กระบวนการติดตั้งนั้นง่ายและรวดเร็ว และสามารถถอดประกอบซ้ำได้หลายครั้งโดยไม่ทำให้ท่อเสียหาย หลีกเลี่ยงปัญหาต่างๆ ได้อย่างมีประสิทธิภาพ เช่น การปนเปื้อนของตะกรันเชื่อม การเสียรูปของท่อ และความเข้มข้นของความเครียดที่เกิดจากการเชื่อม ทำให้กลายเป็นโซลูชั่นหลักในการแทนที่การเชื่อมต่อแบบเชื่อมในระบบไฮดรอลิกแรงดันสูงสมัยใหม่
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะโดยละเอียด |
|
วัสดุ |
สแตนเลส 304, สแตนเลส 316L, เหล็กกล้าคาร์บอน 45 #, เหล็กกล้าคาร์บอน 20 # |
|
เส้นผ่านศูนย์กลางภายนอกของท่อเหล็กที่ใช้บังคับ |
4มม. - 42มม |
|
ความดันการทำงาน |
สูงถึง 63MPa (ขึ้นอยู่กับความหนาของผนังท่อเหล็ก) |
อุตสาหกรรมเครื่องฉีดพลาสติก: การเชื่อมต่อท่อสำหรับหน่วยพลังงานไฮดรอลิก กลไกการยึดแม่พิมพ์ และกลไกการฉีด
อุตสาหกรรมเครื่องจักรกลทางวิศวกรรม: ระบบไฮดรอลิกของรถขุด รถตัก และเครน
อุตสาหกรรมพลังงานลม: ระบบพิทช์ไฮดรอลิกและระบบหันเหของกังหันลม
อุตสาหกรรมการต่อเรือ: พวงมาลัยไฮดรอลิกทางทะเล กระจกบังลม และฝาปิดฟักระบบไฮดรอลิก
อุตสาหกรรมโลหะวิทยา: ท่อไฮดรอลิกของอุปกรณ์รีดเหล็กและอุปกรณ์หล่อแบบต่อเนื่อง
อุตสาหกรรมเครื่องอัดอากาศ: ระบบแยกน้ำมัน-ก๊าซ และระบบทำความเย็นของเครื่องอัดอากาศแบบสกรู
น๊อตปลอกโลหะไฮดรอลิกที่มีความแม่นยำนี้ผลิตขึ้นตามมาตรฐานสากลแบบครบวงจรของ DIN 2999, ISO 8434 และ ISO 8437-1 ระยะพิทช์เกลียว ขนาดเส้นผ่านศูนย์กลางด้านในและด้านนอก และพิกัดความเผื่อของการประกอบล้วนเป็นมาตรฐานและเป็นหนึ่งเดียว สามารถใช้แทนกันได้อย่างสมบูรณ์และเข้ากันได้กับตัวเชื่อมต่อไฮดรอลิกและอุปกรณ์เสริมท่อแบรนด์หลักระดับโลก ไม่จำเป็นต้องเจาะรอง ดัดแปลงเกลียว หรือปรับแต่งที่ไซต์งานของลูกค้า สามารถเชื่อมต่อและประกอบได้โดยตรง ช่วยเพิ่มประสิทธิภาพการติดตั้งทางวิศวกรรมและการบำรุงรักษาอุปกรณ์ได้อย่างมาก
โรงงานควบคุมกระบวนการผลิตอย่างเข้มงวดผ่านระบบการจัดการคุณภาพ ISO9001 ผลิตภัณฑ์แต่ละชุดผ่านการทดสอบความแข็ง การตรวจสอบความคลาดเคลื่อนของเกลียวอย่างเต็มรูปแบบ และการทดสอบการจำลองการซีลแรงดันสูงเพื่อให้แน่ใจว่าไม่มีการจัดส่งผลิตภัณฑ์ที่มีข้อบกพร่องเป็นชุด รายงานการตรวจสอบโรงงานที่ปรับแต่งได้ ใบรับรองการตรวจสอบย้อนกลับวัสดุ และเอกสารคุณสมบัติการปฏิบัติตามข้อกำหนดสามารถจัดหาได้เพื่อตอบสนองความต้องการของลูกค้าในต่างประเทศในด้านพิธีการศุลกากร การตรวจสอบโรงงาน การเก็บถาวรไฟล์โครงการ และการยอมรับ
ในระหว่างการประกอบ จะต้องใช้วิธีการขันแน่นล่วงหน้าแบบแบ่งส่วน ห้ามขันแน่นทั้งหมดในคราวเดียวเพื่อหลีกเลี่ยงการเลื่อนของเกลียว การเสียรูปของน็อต หรือการขันแน่นล่วงหน้าไม่เพียงพอจนทำให้อุปกรณ์สั่นและคลายตัว ในเวลาเดียวกันต้องจับคู่ท่อเหล็กหนามาตรฐาน วัสดุท่อที่ไม่ได้มาตรฐานบางหรือหนาจะทำให้ปลอกไม่แน่น ส่งผลให้การซีลไม่แน่นอนและปัญหาการรั่วซึมที่ซ่อนอยู่
ในระหว่างการตรวจสอบอุปกรณ์ในแต่ละวัน จุดเน้นอยู่ที่การตรวจสอบสถานะการขันน็อตที่ตำแหน่งที่มีการสั่นทางกลและการสั่นสะเทือนความถี่สูง ทำความสะอาดคราบน้ำมัน ฝุ่น และสิ่งสกปรกบนพื้นผิวด้ายเป็นประจำ เพื่อป้องกันการสะสมของสารกัดกร่อนอันเป็นสาเหตุให้ด้ายติดและเป็นสนิม สำหรับท่ออุปกรณ์ที่ไม่ได้ใช้งานเป็นเวลานาน จำเป็นต้องมีมาตรการป้องกันเพื่อป้องกันความชื้นและสนิมที่ข้อต่อเพื่อหลีกเลี่ยงปัญหาในการถอดและประกอบในอนาคต
ภายใต้เงื่อนไขของการติดตั้งที่เหมาะสม การจับคู่ท่อมาตรฐาน และการทำงานด้วยแรงดันที่กำหนด น๊อตปลอกโลหะไฮดรอลิกแบบแม่นยำของเรามีการรับประกันจากโรงงานดั้งเดิมเป็นเวลา 12 เดือน ความล้มเหลวในการซีล ความเสียหายของเกลียว และความผิดพลาดในการประกอบที่เกิดจากข้อบกพร่องของวัตถุดิบ ความคลาดเคลื่อนในการประมวลผลที่มากเกินไป หรือข้อบกพร่องในประสิทธิภาพของโรงงาน สามารถเปลี่ยนหรือเสริมได้ฟรี
ความเสียหายต่อชิ้นส่วนที่เกิดจากสภาวะแรงดันเกิน ท่อไม่ตรงกัน การถอดชิ้นส่วนอย่างรุนแรงโดยมนุษย์ หรือการดัดแปลงโดยไม่ได้รับอนุญาต ไม่ครอบคลุมอยู่ในการรับประกัน ก่อนการขาย สามารถจัดเตรียมเงื่อนไขการทำงานและคำแนะนำด้านเทคนิคเกี่ยวกับการจับคู่วัสดุได้ฟรี เพื่อหลีกเลี่ยงความเสี่ยงในการซื้อและการใช้งานที่แหล่งที่มา
คำถามที่ 1: สามารถใช้ Precision Ferrule Nuts ซ้ำได้หรือไม่
ตอบ: ภายใต้เงื่อนไขการติดตั้งและถอดชิ้นส่วนที่ถูกต้อง สามารถใช้น็อตเฟอร์รูลซ้ำได้ แต่แนะนำให้เปลี่ยนเฟอร์รูลทุกครั้งเพื่อให้มั่นใจถึงประสิทธิภาพการซีล
คำถามที่ 2: แรงดันใช้งานของน็อตปลอกโลหะแตกต่างกันไปตามขนาดท่อที่แตกต่างกันอย่างไร
ตอบ: แรงดันใช้งานนั้นพิจารณาจากความหนาและวัสดุของผนังท่อเหล็กเป็นหลัก ไม่ใช่ตัวน็อตปลอกโลหะเอง โดยทั่วไปแล้ว ท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่าสามารถทนต่อแรงกดดันที่สูงกว่าได้
Q3: จะติดตั้งน็อตเฟอร์รูลอย่างถูกต้องได้อย่างไร?
ตอบ: - ตรวจสอบให้แน่ใจว่าปลายท่อเป็นรูปสี่เหลี่ยมจัตุรัส ไม่มีเสี้ยน และสะอาด
- เลื่อนน็อตและปลอกโลหะไปเหนือท่อตามลำดับที่ถูกต้อง
- ใส่ท่อเข้าไปในตัวข้อต่อจนสุด
- ขันน็อตเป็นระยะ: ขันด้วยมือ → ขันล่วงหน้า → แรงบิดสุดท้าย (ใช้ประแจปอนด์)
- ตรวจสอบการมีส่วนร่วมของปลอกโลหะ (ไม่มีการเคลื่อนที่ในแนวแกน)
คำถามที่ 4: อะไรคือสาเหตุของการล็อคหรือการติดขัดของน็อตเกลียวระหว่างการติดตั้ง?
ตอบ: สาเหตุหลักคือมีสิ่งเจือปนตกค้างบนเกลียว แรงขันแน่นมากเกินไปเพียงครั้งเดียว และข้อกำหนดของส่วนประกอบไม่ตรงกัน ก่อนการติดตั้ง จำเป็นต้องทำความสะอาดคราบด้ายและใช้วิธีการขันแน่นล่วงหน้าแบบแบ่งส่วนในการประกอบ น็อตจากโรงงานของเรามีความแม่นยำของเกลียวสูงและผิวสำเร็จที่ดี ซึ่งสามารถลดโอกาสที่จะเกิดการติดขัดในการถอดแยกชิ้นส่วนและการล็อคเกลียวซ้ำได้อย่างมาก
คำถามที่ 5: สามารถใช้น็อตปลอกเหล็กกล้าคาร์บอนโดยตรงในสภาพแวดล้อมที่มีความชื้นกลางแจ้งได้หรือไม่
ตอบ: ไม่แนะนำให้ใช้ในระยะยาว วัสดุเหล็กกล้าคาร์บอนมีความทนทานต่อความชื้นและการป้องกันสนิมต่ำ สภาพแวดล้อมกลางแจ้งที่มีความชื้นสูงและฝนตกมีแนวโน้มที่จะเกิดออกซิเดชันและสนิม ทำให้ยากต่อการถอดประกอบและลดความเสถียรของการซีล สำหรับสภาพกลางแจ้งและความชื้น แนะนำให้ใช้รุ่นสแตนเลส 304 หรือ 316L มีความเสถียรและทนทานต่อการใช้งานมากขึ้น
คำถามที่ 6: น็อตปลอกของโรงงานของเราและเครื่องประกอบก่อนประกอบปลอกของเราเองเข้ากันได้อย่างสมบูรณ์หรือไม่?
ตอบ: เข้ากันได้อย่างสมบูรณ์ น็อตปลอกทั้งหมดได้รับการปรับเทียบและทดสอบโดยประสานกับอุปกรณ์ก่อนการประกอบของเรา ระยะชักก่อนบีบและความทนทานต่อการประกอบมีความสม่ำเสมอสูง บรรลุผลก่อนการประกอบตามมาตรฐาน และรับประกันความแม่นยำในการประกอบท่อที่สม่ำเสมอ หลีกเลี่ยงการเบี่ยงเบนของซีลและอันตรายจากการรั่วไหลที่เกิดจากชิ้นส่วนที่เข้ากันไม่ได้โดยสิ้นเชิง
