การเลือกข้อต่อท่อไฮดรอลิกที่เหมาะสมเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการออกแบบระบบของไหล เป้าหมายสูงสุดคือการหา "โซลูชันที่เหมาะสมที่สุด"—โซลูชันที่ให้ความน่าเชื่อถือสูง ประกอบง่าย และบำรุงรักษาตรงไปตรงมา ในขณะเดียวกันก็ลดต้นทุนการเป็นเจ้าของทั้งหมดให้เหลือน้อยที่สุด ทุกการใช้งานมีคำจำกัดความของโซลูชันที่เหมาะสมที่สุด ดังนั้นกระบวนการประเมินอย่างเป็นระบบจึงมีความสำคัญ คู่มือนี้จะอธิบายปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกข้อต่อท่อแบบแข็งสำหรับโครงการเฉพาะของคุณ
ก่อนที่จะประเมินผลิตภัณฑ์ใดๆ ให้เริ่มต้นด้วยการทำความเข้าใจมาตรฐานการออกแบบทั้งหมดสำหรับการใช้งานหรือโครงการของคุณอย่างชัดเจน ปัจจัยวิกฤตชุดแรกจะเน้นไปที่สภาพการทำงาน:
- ประเภทการใช้งาน: ข้อต่อนี้ใช้ในระบบไฮดรอลิก วงจรนิวแมติก ท่อหล่อลื่น ระบบอุตสาหกรรมในกระบวนการผลิต หรือสภาพแวดล้อมที่มีสภาวะรุนแรงหรือไม่ ความต้องการในแต่ละอย่างมีความแตกต่างกันอย่างมาก
- พิกัดแรงดัน: พิจารณาทั้งแรงดันปกติของระบบและแรงดันสูงสุดที่เพิ่มขึ้น การประเมินค่าอุปกรณ์ที่ต่ำกว่าความเป็นจริงอาจนำไปสู่ความล้มเหลวอย่างร้ายแรงได้
- ช่วงอุณหภูมิ: ประเมินอุณหภูมิปานกลาง อุณหภูมิโดยรอบ และอุณหภูมิในการทำงานสุดขั้ว การเลือกใช้วัสดุต้องทนต่อทั้งสามประการ
- ความเข้ากันได้ของตัวกลาง: ระบุประเภทของของไหล เช่น น้ำมันไฮดรอลิก อากาศอัด น้ำ/น้ำทะเล หรือตัวกลางอื่นๆ และตรวจสอบให้แน่ใจว่าวัสดุข้อต่อและซีลเข้ากันได้อย่างสมบูรณ์
เมื่อกำหนดเงื่อนไขการทำงานแล้ว ให้ประเมินข้อจำกัดทางกายภาพและสิ่งแวดล้อมที่จะกำหนดทางเลือกข้อต่อท่อไฮดรอลิกของคุณ:
ข้อกำหนดการไหล: กำหนดอัตราการไหล ความหนืดปานกลาง ความผันผวนของระบบ และการเลือกท่อ ปัจจัยเหล่านี้มีอิทธิพลต่อขนาดรูที่ต้องการและรูปทรงที่เหมาะสม
ข้อจำกัดด้านพื้นที่: พิจารณาข้อจำกัดด้านพื้นที่ในการประกอบและความสามารถในการดัดท่อ เครื่องจักรขนาดกะทัดรัดอาจต้องมีการกำหนดค่าแบบข้อศอกหรือแบบกะทัดรัด
ปัจจัยด้านสิ่งแวดล้อม: การสัมผัสกับสภาพอากาศ ความชื้น และการที่ข้อต่อยังคงอยู่กับที่หรือเคลื่อนไหว ล้วนส่งผลต่อประสิทธิภาพการซีลและความทนทานของวัสดุ
มาตรฐานและการรับรอง: ตรวจสอบการปฏิบัติตามมาตรฐานสากล (DIN, ISO, CE) ข้อกำหนดสำหรับผู้ใช้ปลายทาง การรับรองที่จำเป็น และความพร้อมใช้งานของชิ้นส่วนในภูมิภาคของคุณ
โซลูชันที่เหมาะสมที่สุดไม่เพียงแต่เกี่ยวกับประสิทธิภาพบนกระดาษเท่านั้น แต่ยังต้องทำงานในสภาพแวดล้อมการผลิตของคุณด้วย:
วิธีการประกอบ: มีการติดตั้งข้อต่อในการผลิตปริมาณมาก การประกอบนอกสถานที่ การติดตั้งทางอุตสาหกรรม หรือการบำรุงรักษาภาคสนามหรือไม่ ความเร็วในการติดตั้งและเครื่องมือที่จำเป็นจะแตกต่างกันไป
เทคโนโลยีไร้การรั่ว: มองหาข้อต่อที่ได้รับการออกแบบทางวิศวกรรมให้มีความน่าเชื่อถือสูงและใช้งานง่ายโดยมีต้นทุนรวมต่ำ การออกแบบระดับพรีเมี่ยมใช้เทคโนโลยีไร้การรั่วซึมซึ่งป้องกันการสูญเสียของเหลวและการหยุดทำงานซึ่งมีค่าใช้จ่ายสูง
การกำหนดมาตรฐาน: จัดลำดับความสำคัญของผลิตภัณฑ์ที่ได้มาตรฐานซึ่งทำให้การจัดซื้อ สินค้าคงคลังอะไหล่ และการอัพเกรดระบบในอนาคตง่ายขึ้น

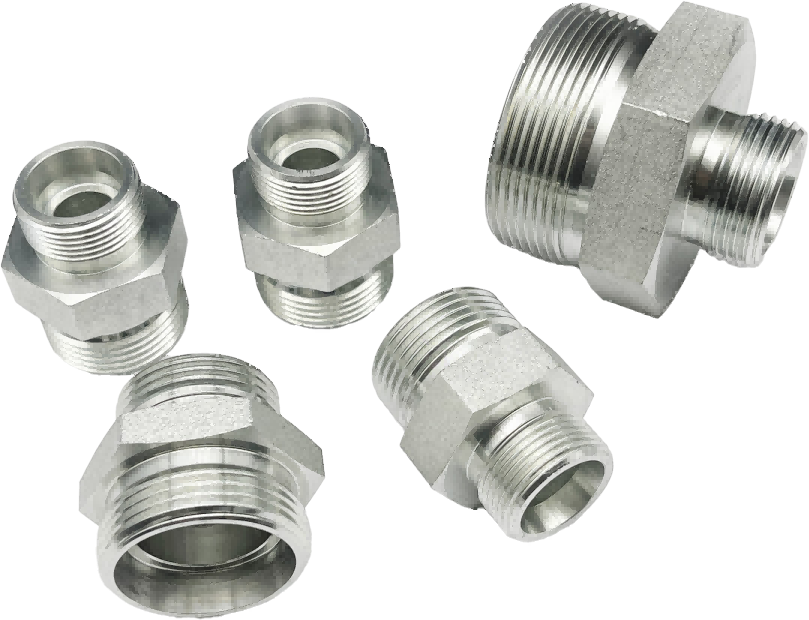

ข้อต่อท่อไฮดรอลิกที่เลือกสรรมาอย่างดีควรไม่มีการรั่วไหล มีความน่าเชื่อถือสูง ติดตั้งง่าย ต้นทุนรวมต่ำ และได้มาตรฐาน ผู้ผลิตเช่น XYOON (Ningbo XYOON Intelligent Manufacturing Co., Ltd.) นำเสนอตัวเชื่อมต่อท่อไฮดรอลิกที่หลากหลาย รวมถึงข้อต่อเฟอร์รูล น็อตทำงาน EO2 และข้อต่อไฮดรอลิกย้ำ ซึ่งมีจำหน่ายในมาตรฐาน DIN, JIC, NPT และ BSP ข้อต่อย้ำมีก้านหลายเส้นและปลอกหนาไร้รอยต่อ ทำให้มีความเสี่ยงในการดึงออกเป็นศูนย์ และรอบแรงกระตุ้นมากกว่าหนึ่งล้านรอบพร้อมการเชื่อมต่อที่กันรั่วถาวร มีให้เลือกทั้งเหล็กกล้าคาร์บอนและ SS316L ซึ่งส่งออกไปยังกว่า 35 ประเทศพร้อมข้อมูลการย้ำที่ครบถ้วน
