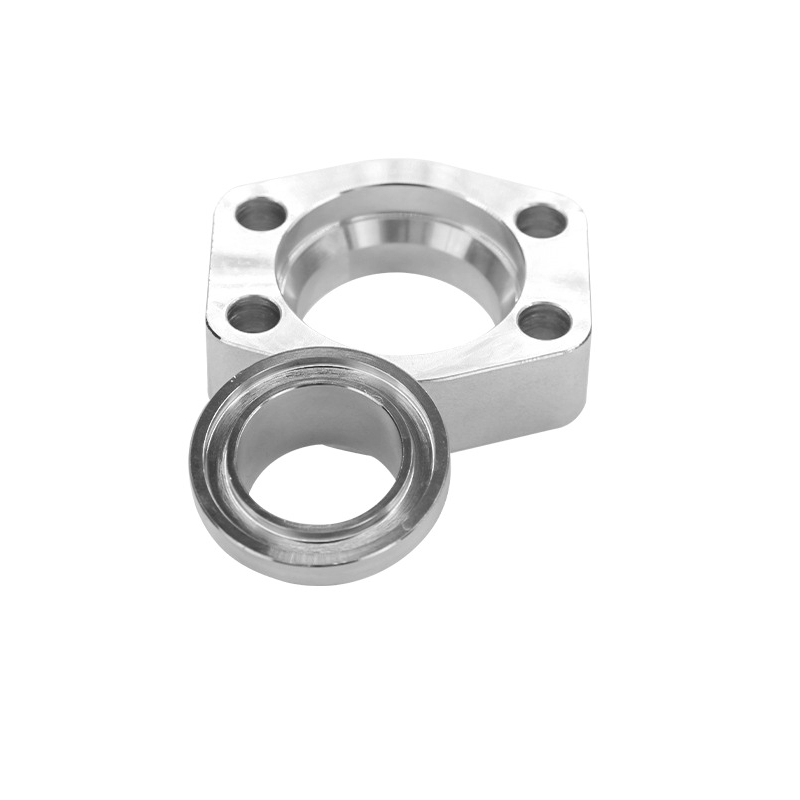

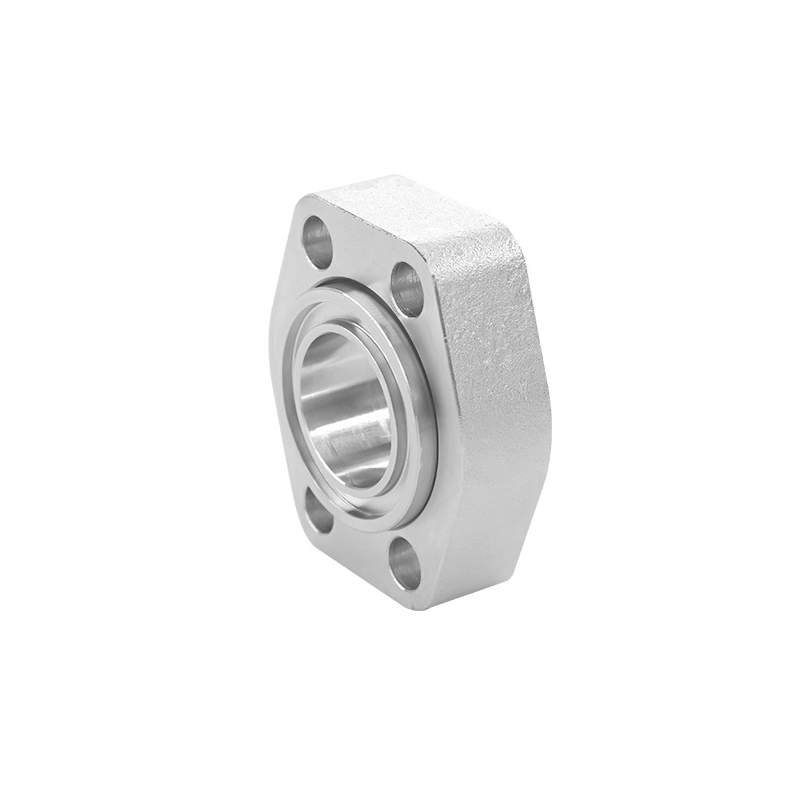

XYOON F37 Flange เป็นระบบเชื่อมต่อหน้าแปลนแบบไม่เชื่อมซึ่งส่วนใหญ่ประกอบด้วยเทคโนโลยีการเชื่อมต่อสองแบบต่อไปนี้:
ในการเชื่อมต่อประเภทนี้ ท่อเหล็กลบคมจะถูกขึ้นรูปเย็นเป็นแฟลร์ 37° โดยใช้เทคโนโลยีแฟลร์ XYOON มีการติดตั้งโอริงระหว่างท่อเหล็กแต่ละอันและส่วนแทรกหน้าแปลนเพื่อให้การปิดผนึกแบบยืดหยุ่น แหวนซีล F37 เฉพาะ (อาจใช้ปะเก็นคอมโพสิตหรือโอริงก็ได้) ติดตั้งอยู่ระหว่างเม็ดมีดหน้าแปลนทั้งสอง เมื่อหน้าแปลนแน่นแล้ว โครงสร้างการซีลยืดหยุ่นทนแรงดันสูงจะเกิดขึ้นที่ข้อต่อท่อ ประเภทการเชื่อมต่อนี้สามารถใช้สำหรับข้อต่อชนแบบท่อต่อท่อหรือการเชื่อมต่อท่อกับพอร์ต
หลักการทำงาน:
- เทคโนโลยีการขึ้นรูปท่อเหล็กวงโคจรใช้ในการตัดเฉือนรูปทรงระฆังบาน 37° ที่ปลายท่อ
- หน้าแปลนสามารถเชื่อมต่อและปิดผนึกได้โดยการบีบอัดพื้นผิวกรวยบาน
คุณสมบัติทางเทคนิค:
เส้นผ่านศูนย์กลางภายนอกของท่อเหล็กที่ใช้บังคับ: 16 ~ 165 มม. (หน้าแปลน 1/2" ~ 6")
ความหนาของผนังท่อเหล็กสูงสุด : 9 มม
แรงดันใช้งานสูงสุด: 420 บาร์
ไร้การเชื่อมโดยสิ้นเชิง ขึ้นรูปเย็น หลีกเลี่ยงข้อบกพร่องในการเชื่อมและการเสียรูปจากความร้อน
ในการเชื่อมต่อประเภทนี้ จะใช้แหวนล็อคซึ่งเป็นวงแหวนสแตนเลสแบบแบ่งส่วนที่เคลือบด้วยสปริงเป็นส่วนประกอบในการล็อค แหวนยึดจะติดตั้งเข้ากับร่องกลึงบนท่อเหล็กหรืออะแดปเตอร์ เมื่อขันหน้าแปลนให้แน่น ใบหน้าของหน้าแปลนจะบีบอัดแหวนยึด ทำให้เกิดการเชื่อมต่อล็อคที่ปลอดภัย ประเภทการเชื่อมต่อนี้สามารถใช้ได้กับสถานการณ์ต่างๆ ของ XYOON F37 รวมถึงการเชื่อมต่อแบบกั้น อะแดปเตอร์แบบเกลียวตัวผู้ อะแดปเตอร์แบบเกลียวตัวเมีย อะแดปเตอร์แบบเชื่อม และการเชื่อมต่อแบบข้อศอก
การยึดหน้าแปลนทำได้โดยใช้แหวนยึดที่บีบอัดด้วยหน้าแปลน
การปิดผนึกแบบไม่มีรอยรั่วเกิดขึ้นได้ด้วยตัวพาการปิดผนึกที่มีประสิทธิภาพสูง
ไม่จำเป็นต้องมีบานท่อ
สถานการณ์ที่ไม่สามารถประกอบท่อเหล็กสำเร็จรูปได้
สภาพการทำงานที่มีความสามารถในการผลิตจำกัด
รุ่นแรงดันสูงครอบคลุมท่อขนาดตั้งแต่ 1 ¼" ถึง 10"
มีรุ่นแรงดันต่ำ (50–70 บาร์) ให้เลือกด้วย
