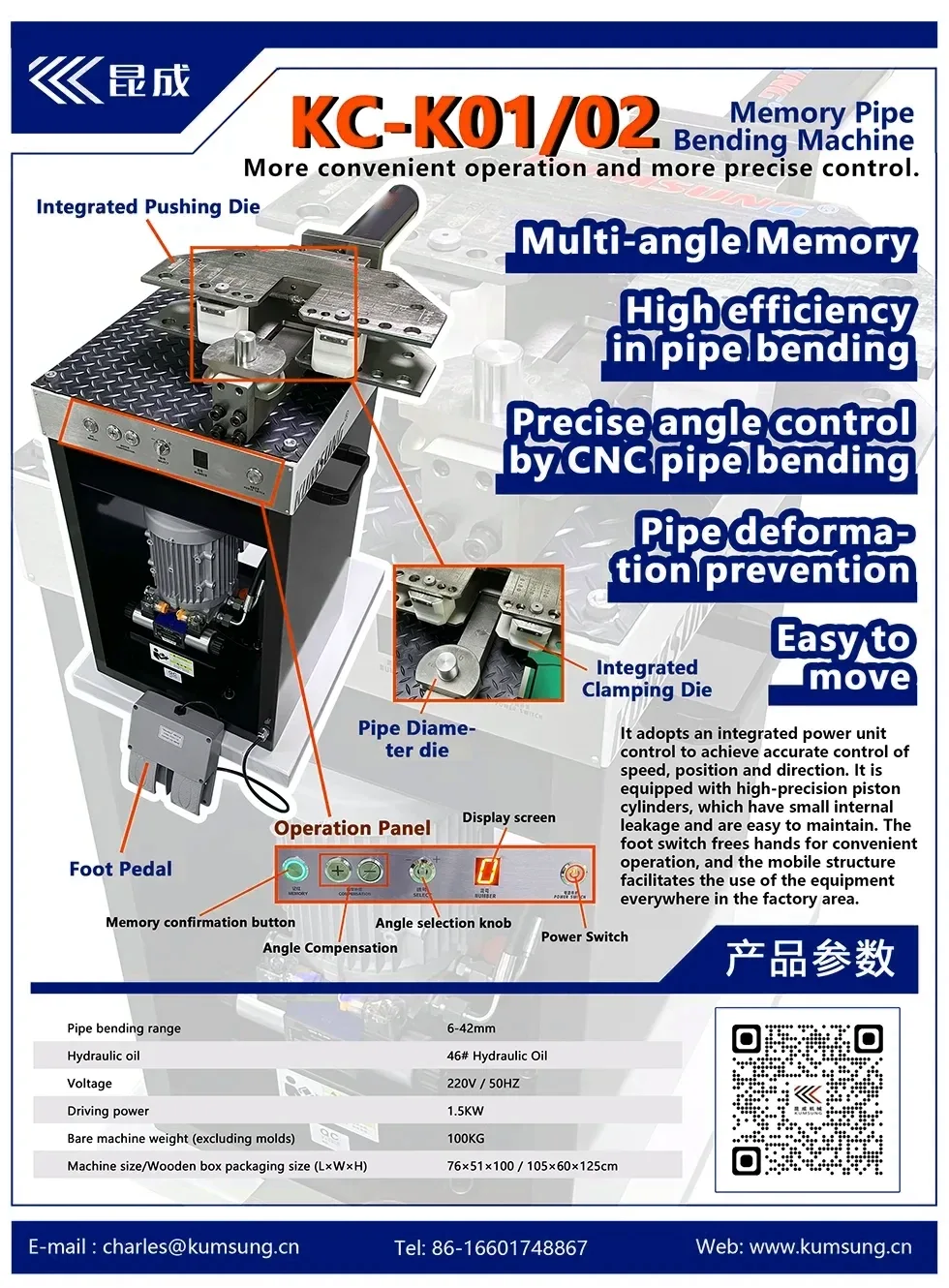

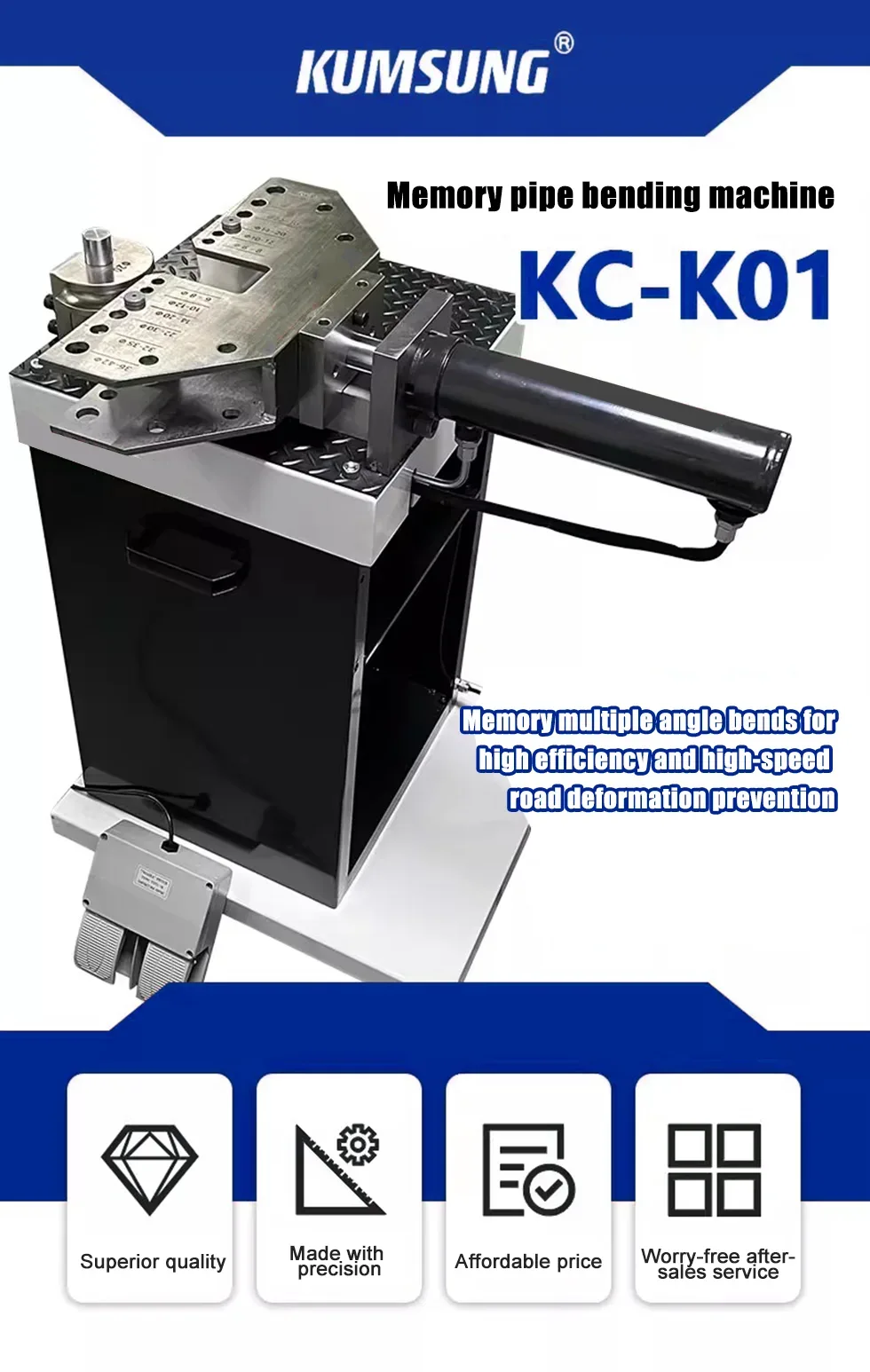

KC-K01 เป็นอุปกรณ์การประมวลผลพิเศษที่ออกแบบมาเพื่อตอบสนองความต้องการของการขึ้นรูปท่อไฮดรอลิก แตกต่างจากเครื่องดัดโค้งทั่วไป เครื่องดัดท่อด้วยหน่วยความจำนี้มาพร้อมกับโครงสร้างที่ใช้งานได้จริง เช่น การชดเชยมุม และมาตรการป้องกันการเสียรูปของวัสดุท่อ และยังมาพร้อมกับฟังก์ชันหน่วยความจำพารามิเตอร์หลายชุดอีกด้วย วิธีนี้ช่วยแก้ปัญหาความแม่นยำในการประมวลผลไม่เพียงพอและความสม่ำเสมอที่ไม่ดีของการทำงานซ้ำ ๆ ในอุปกรณ์เก่า
เครื่องจักรทั้งหมดขับเคลื่อนด้วยกำลังไฮดรอลิก และติดตั้งกลุ่มแม่พิมพ์ที่เปลี่ยนได้ซึ่งสามารถเปลี่ยนได้อย่างรวดเร็ว เกณฑ์การดำเนินการต่ำ และสะดวกในการเคลื่อนย้าย ในเวลาเดียวกัน ได้ผ่านการรับรองที่เกี่ยวข้องกับ CE และ ISO และสามารถใช้สำหรับการประมวลผลท่อในสถานการณ์ต่างๆ ของเครื่องจักรฉีดขึ้นรูป เครื่องอัดอากาศ เครื่องยนต์ดีเซล ฯลฯ เป็นอุปกรณ์ที่ใช้งานได้จริงสำหรับการขึ้นรูปท่อเป็นชุด
|

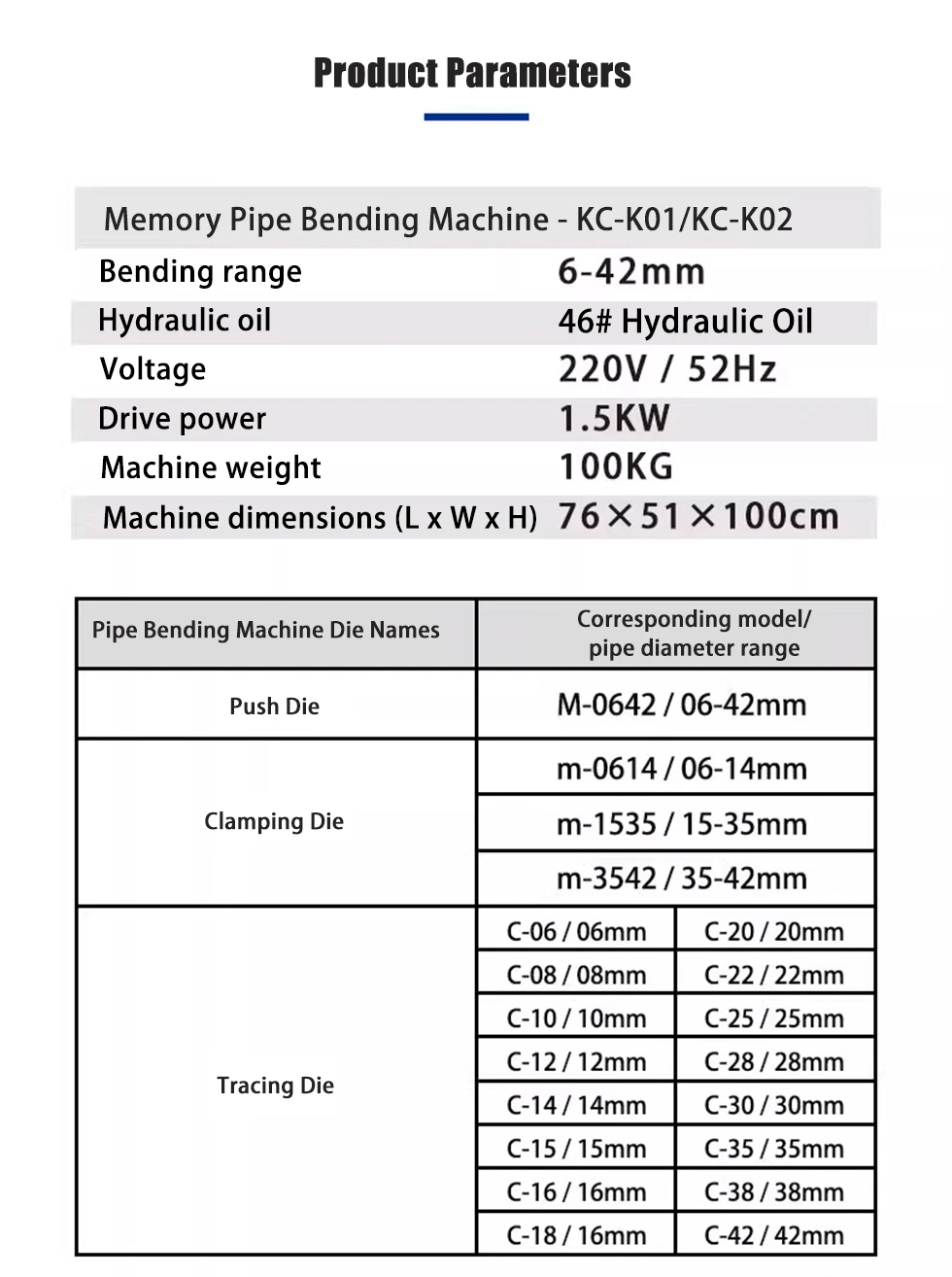

ชื่อสินค้า |
เครื่องดัดท่อเมมโมรี่ |
|
Ferrule ช่วงการประกอบล่วงหน้า |
6-42มม |
|
น้ำมันไฮดรอลิก |
46# น้ำมันไฮดรอลิก |
|
แรงดันไฟฟ้า |
220โวลต์/52เฮิร์ต |
|
พลังขับเคลื่อน |
1.5KW |
|
น้ำหนักเครื่องสุทธิ |
100กก |
|
ขนาดเครื่อง (ยาว × กว้าง × สูง) |
76 × 51 × 100 ซม |
แผงควบคุมของอุปกรณ์มีปุ่มหน่วยความจำเฉพาะ จึงสามารถจัดเก็บพารามิเตอร์มุมโค้งงอที่แตกต่างกันได้ 9 แบบ หลังจากที่ผู้ปฏิบัติงานเสร็จสิ้นการสอบเทียบพารามิเตอร์เริ่มต้นและบันทึกแล้ว เมื่อประมวลผลข้อมูลจำเพาะเดียวกันของไปป์ในการดำเนินการครั้งต่อๆ ไป โปรแกรมสามารถดึงข้อมูลได้โดยตรงโดยไม่จำเป็นต้องกำหนดค่าใหม่ซ้ำๆ ซึ่งเหมาะสำหรับการดำเนินการผลิตที่ได้มาตรฐานขนาดใหญ่
ข้อผิดพลาดมุมโค้งงอของอุปกรณ์สามารถควบคุมได้อย่างเสถียรภายใน ±0.1° ในเวลาเดียวกัน มีกลไกการชดเชยมุมในตัว ซึ่งสามารถปรับค่าการดัดงอตามวัสดุและข้อกำหนดของท่อ หลีกเลี่ยงการเบี่ยงเบนมุมระหว่างการประมวลผล และรับประกันความสม่ำเสมอของข้อกำหนดผลิตภัณฑ์สำหรับแต่ละชุด

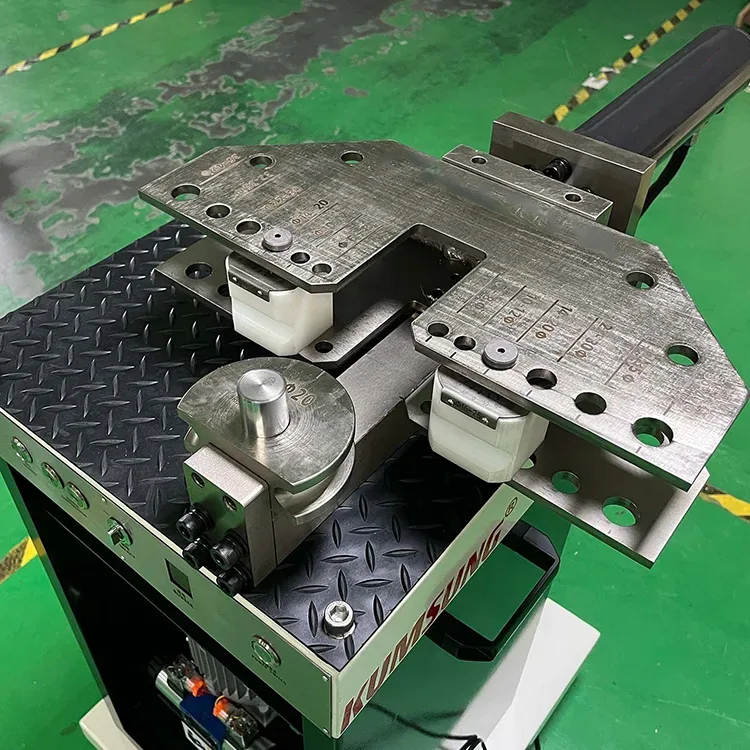

ตัวเครื่องเครื่องดัดท่อแบบ Memory นั้นมาพร้อมกับแม่พิมพ์แบบกด แม่พิมพ์จับยึด และโครงสร้างการรวมแม่พิมพ์แบบหยุด ในระหว่างการประมวลผล จะก่อให้เกิดการรองรับท่ออย่างครอบคลุม หลีกเลี่ยงปัญหาต่างๆ เช่น การแบน รอยขีดข่วนบนพื้นผิว และการบิดเบี้ยวของผนังท่อ ท่อที่ผ่านการประมวลผลสามารถจับคู่โดยตรงกับเครื่องติดตั้งท่อปลอกก่อนสำหรับการประกอบครั้งต่อไป

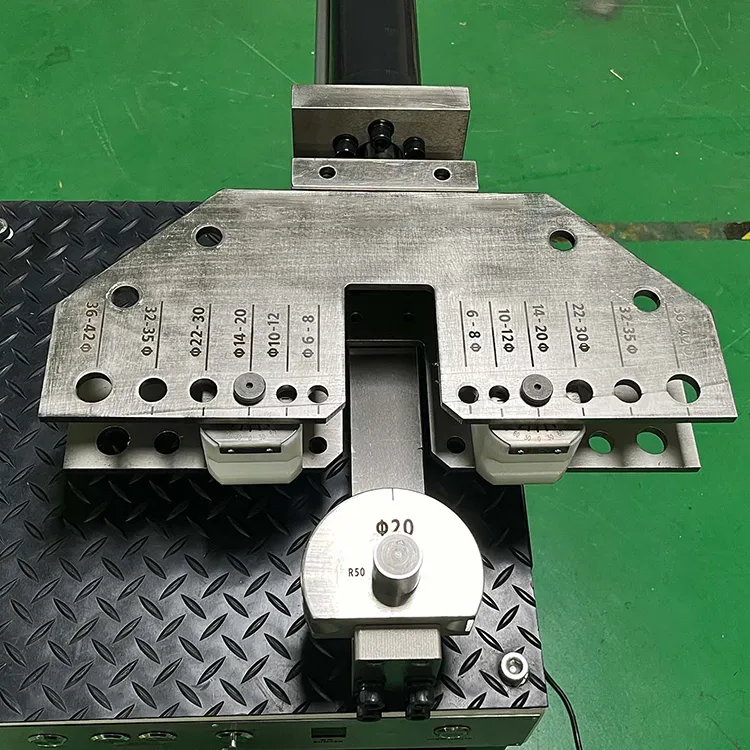

แม่พิมพ์ทั้งหมดมีการออกแบบแบบโมดูลาร์ ตัวดัน ตัวหนีบ และตัวกั้นสามารถถอดประกอบและเปลี่ยนได้โดยอิสระ แม่พิมพ์ทั้งหมดเข้ากันได้กับข้อกำหนดทั้งหมดของท่อเหล็กตั้งแต่ 6 มม. ถึง 42 มม. อุปกรณ์ชิ้นเดียวสามารถตอบสนองข้อกำหนดการดัดงอสำหรับเส้นผ่านศูนย์กลางท่อต่างๆ ได้โดยไม่จำเป็นต้องใช้อุปกรณ์เพิ่มเติม
แม่พิมพ์ได้รับการแก้ไขและถอดประกอบโดยใช้หมุดระบุตำแหน่ง ผู้ปฏิบัติงานที่มีทักษะสามารถเปลี่ยนชุดแม่พิมพ์ได้ภายในเวลาเพียง 1 ถึง 2 นาที สำหรับเส้นผ่านศูนย์กลางท่อที่ใช้กันทั่วไปในโรงงาน สามารถติดตั้งแม่พิมพ์ที่เกี่ยวข้องล่วงหน้าได้ ซึ่งช่วยลดเวลาในการเปลี่ยนแม่พิมพ์และปรับปรุงประสิทธิภาพการทำงานโดยรวม
เครื่องดัดท่อเมมโมรี่มีสวิตช์เท้าเหยียบ ผู้ปฏิบัติงานสามารถมุ่งเน้นไปที่การยึดและหยิบวัสดุท่อด้วยมือทั้งสองข้าง และดำเนินการกระบวนการดัดทั้งหมดให้เสร็จสิ้นด้วยการเคลื่อนไหวของมือที่ประสานกัน สิ่งนี้ทำให้กระบวนการปฏิบัติงานแบบคนเดียวง่ายขึ้น และช่วยปรับปรุงประสิทธิภาพโดยรวมของการประมวลผลท่อในระหว่างการดำเนินการต่อเนื่องได้อย่างมาก

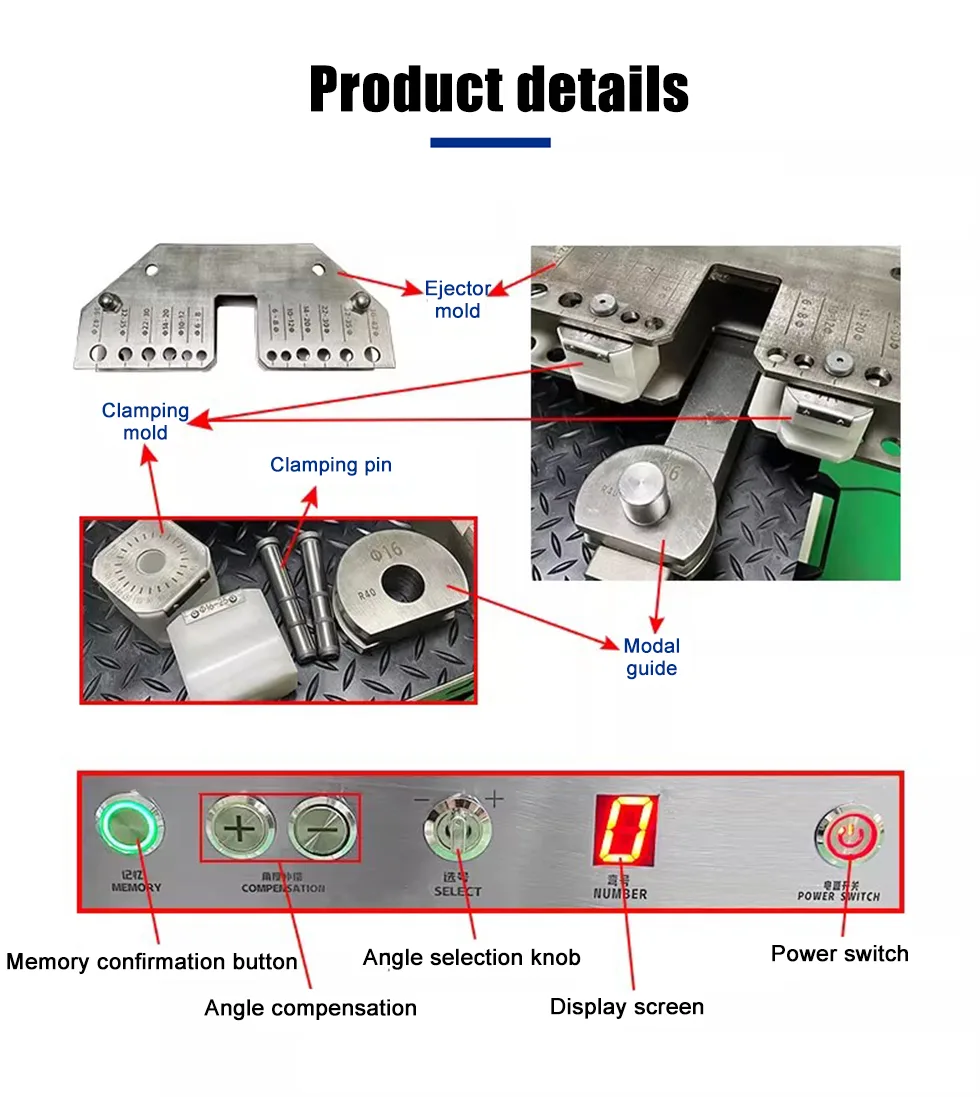

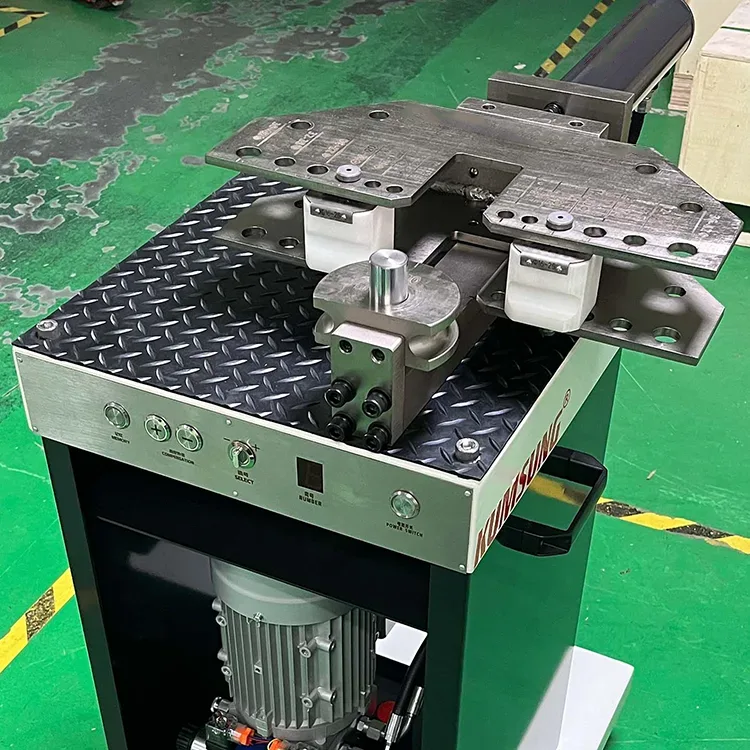

แผงควบคุมประกอบด้วยปุ่มปรับมุม จอแสดงผลดิจิตอล ปุ่มยืนยันหน่วยความจำ และสวิตช์เปิด/ปิด แผงหน้าปัดมีป้ายกำกับสองภาษาเป็นภาษาจีนและอังกฤษ และมีการกำหนดขอบเขตการทำงานไว้อย่างชัดเจน ตรรกะการทำงานของอุปกรณ์นั้นเรียบง่าย และผู้ปฏิบัติงานใหม่สามารถเชี่ยวชาญได้อย่างอิสระหลังจากทำความคุ้นเคยในช่วงเวลาสั้นๆ ซึ่งช่วยลดความต้องการทักษะสำหรับบุคลากรประจำตำแหน่ง
เครื่องทั้งหมดติดตั้งระบบไฮดรอลิก 1.5KW ใช้น้ำมันไฮดรอลิกพิเศษเกรด 46 เป็นสื่อกลางในการส่งผ่าน ในระหว่างการทำงาน กำลังที่ส่งออกจะราบรื่นและนุ่มนวล โดยไม่สร้างแรงกระแทกในทันที ซึ่งจะช่วยปกป้องท่อและส่วนประกอบหลักของเครื่องจักรจากความเสียหายที่แหล่งพลังงาน
โครงอุปกรณ์ประกอบขึ้นจากการเชื่อมแผ่นเหล็กหนา หน้าโต๊ะปูด้วยแผ่นลวดลายกันลื่น ในระหว่างการทำงานท่อจะถูกวางอย่างมั่นคงทำให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงาน โครงสร้างโดยรวมมีความแข็งแกร่ง และไม่น่าจะเกิดการคลายตัวของส่วนประกอบระหว่างการทำงานต่อเนื่องในระยะยาว
แม่พิมพ์ที่เข้ากันทั้งหมดทำจากเหล็กที่มีความแข็งแรงสูง ตัดอย่างแม่นยำด้วย CNC และผ่านการบำบัดความร้อนโดยรวมเพื่อเพิ่มความแข็ง การวัดจริงแสดงให้เห็นว่าแม่พิมพ์แต่ละชุดสามารถทำการดัดงอได้มากกว่า 10,000 ครั้ง และไม่น่าจะเกิดการสึกหรอหรือการเสียรูปในระหว่างการใช้งานปกติ
เครื่องดัดท่อเมมโมรี่ ผลิตในโรงงานที่ผ่านระบบการจัดการคุณภาพ ISO9001 ผลิตภัณฑ์สำเร็จรูปแต่ละชิ้นจะต้องผ่านขั้นตอนการตรวจสอบหลายอย่าง เช่น การทำงานที่ไม่มีโหลด การตรวจสอบความถูกต้อง และการทดสอบแรงดัน เพื่อให้แน่ใจว่าตัวบ่งชี้ทั้งหมดเป็นไปตามมาตรฐานก่อนส่งมอบเพื่อใช้งาน

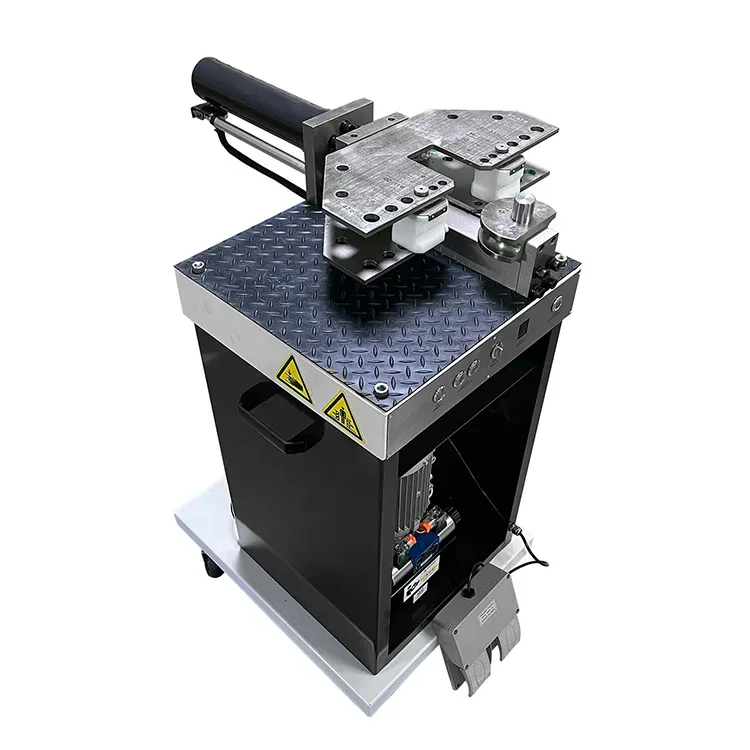

มีการติดตั้งล้อเดินเพิ่มเติมที่ด้านล่างของตัวเครื่องทำให้น้ำหนักโดยรวมลดลงเหลือเพียง 100 กิโลกรัม ด้วยความร่วมมือของพนักงานสองคนหรือโดยใช้รถเข็นธรรมดา เครื่องจึงสามารถเคลื่อนย้ายภายในโรงงานได้อย่างง่ายดาย ตำแหน่งการจัดวางอุปกรณ์สามารถปรับได้อย่างยืดหยุ่นตามความต้องการในการผลิต
พื้นที่โดยรวมที่อุปกรณ์ครอบครองมีขนาดเล็ก ไม่ใช้พื้นที่การผลิตมากเกินไป ไม่ว่าจะเป็นเวิร์กช็อปการประมวลผลขนาดเล็กอิสระหรือเวิร์กช็อปการผลิตขนาดกลางที่มีเวิร์กสเตชันหลายเครื่อง สามารถจัดวางได้อย่างสมเหตุสมผลและปรับให้เข้ากับไซต์การผลิตขนาดต่างๆ ได้
เครื่องดัดท่อเมมโมรี่สามารถทำให้กระบวนการขึ้นรูปท่อแรงดันสูงต่างๆ สำเร็จได้ และมีการใช้กันอย่างแพร่หลายในการผลิตส่วนประกอบต่างๆ เช่น ท่อไฮดรอลิกสำหรับอุปกรณ์ฉีดขึ้นรูป ท่ออากาศแรงดันสูงสำหรับเครื่องอัดอากาศ และท่อเชื้อเพลิงสำหรับเครื่องยนต์ดีเซล ท่อที่ผ่านการแปรรูปและขึ้นรูปมีประสิทธิภาพการปิดผนึกที่ดีและไม่มีการรบกวนระหว่างการประกอบ และสามารถตอบสนองพื้นที่การติดตั้งและข้อกำหนดการใช้งานของอุปกรณ์เครื่องจักรกลต่างๆ ได้อย่างสมบูรณ์แบบ
แผงป้องกันความปลอดภัยได้รับการติดตั้งในพื้นที่ปฏิบัติการหลักของตัวเครื่องบิน และมีป้ายเตือนความปลอดภัยมาตรฐานติดไว้บนพื้นผิวเพื่อควบคุมพฤติกรรมการทำงานของผู้ปฏิบัติงาน เมื่อใช้ร่วมกับระบบไฮดรอลิกที่มั่นคงและพื้นผิวการทำงานที่ไม่ลื่น อันตรายด้านความปลอดภัยที่อาจเกิดขึ้นทั้งหมดในระหว่างกระบวนการปฏิบัติงานจะได้รับการหลีกเลี่ยงอย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยของบุคลากรและอุปกรณ์ในระยะยาว

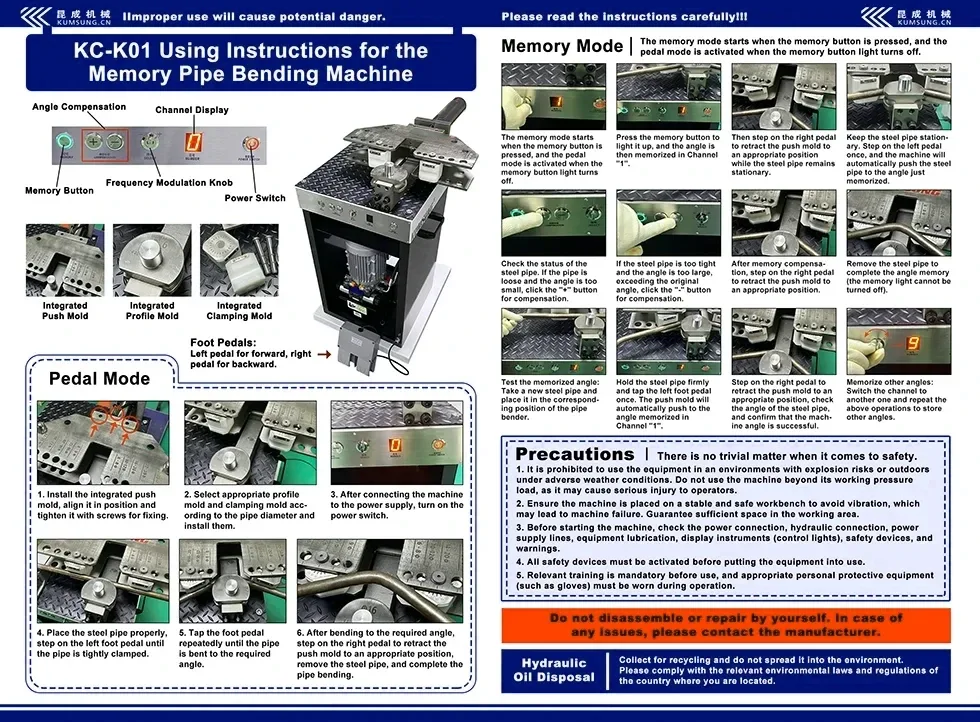

คำถามที่ 1: วิธีการใช้งานฟังก์ชันหน่วยความจำของอุปกรณ์สำหรับมุมต่างๆ
ตอบ: ขั้นแรก ให้ปรับปุ่มควบคุมมุมเพื่อกำหนดมุมการดัดที่ต้องการ จากนั้นกดปุ่มหน่วยความจำบนแผงควบคุมเพื่อเสร็จสิ้นกระบวนการบันทึก จอแสดงผลจะแสดงตัวเลขที่ตั้งไว้ล่วงหน้าตั้งแต่ 1 ถึง 9 ตามลำดับ ในระหว่างการผลิต เพียงเลือกหมายเลขที่เกี่ยวข้องเพื่อเรียกพารามิเตอร์ที่เกี่ยวข้อง
คำถามที่ 2: การเปลี่ยนแม่พิมพ์ที่มีเส้นผ่านศูนย์กลางต่างกันเป็นเรื่องยากหรือไม่ ปกติจะใช้เวลานานเท่าไหร่?
ตอบ: แม่พิมพ์ได้รับการแก้ไขโดยหมุดระบุตำแหน่ง และกระบวนการถอดและประกอบก็ทำได้ง่าย สำหรับแม่พิมพ์ที่มีข้อกำหนดปกติ กระบวนการเปลี่ยนครั้งเดียวจะใช้เวลา 1-2 นาที ขอแนะนำให้ติดตั้งแม่พิมพ์ที่ใช้บ่อยไว้ล่วงหน้าเป็นเวลานานเพื่อลดการสูญเสียเวลาที่เกิดจากการเปลี่ยนแม่พิมพ์บ่อยครั้ง
คำถามที่ 3: Memory Pipe Bending Machine สามารถเลื่อนไปมาระหว่างเวิร์กสเตชันหลายเครื่องได้หรือไม่
ก. ใช่. อุปกรณ์มีล้อเคลื่อนที่และมีการออกแบบให้มีน้ำหนักเบา สามารถเคลื่อนย้ายภายในโรงงานได้โดยใช้แรงคนหรือด้วยเครื่องมือการจัดการแบบง่ายๆ และตำแหน่งการใช้งานสามารถปรับได้อย่างยืดหยุ่นตามแผนการผลิต
คำถามที่ 4: มีข้อกำหนดเฉพาะสำหรับน้ำมันไฮดรอลิกที่ใช้ในอุปกรณ์หรือไม่?
ตอบ: อุปกรณ์ใช้น้ำมันไฮดรอลิกป้องกันการสึกหรอเกรด 46 สม่ำเสมอ สำหรับการบำรุงรักษารายวัน เพียงตรวจสอบและเติมน้ำมันตามตัวบ่งชี้ระดับน้ำมัน ไม่จำเป็นต้องใช้น้ำมันพิเศษ น้ำมันไฮดรอลิกอุตสาหกรรมทั่วไปสามารถตอบสนองความต้องการการใช้งานได้
Q5: อุปกรณ์สามารถประมวลผลวัสดุท่อสแตนเลสได้หรือไม่?
ตอบ: เครื่องนี้มีการกำหนดค่ามาตรฐานที่เหมาะสำหรับท่อเหล็กคาร์บอนทั่วไป นอกจากนี้ยังสามารถแปรรูปท่อสแตนเลสทั่วไปได้อีกด้วย ภายในช่วงเส้นผ่านศูนย์กลางท่อที่สอดคล้องกัน สามารถรับประกันความแม่นยำและความสมบูรณ์ของท่อได้
