เครื่องบานท่อก่อนการประกอบแหวนตัดแบบแมนนวลเป็นอุปกรณ์การประมวลผลท่อไฮดรอลิกแบบพาสซีฟสั่งทำพิเศษ ซึ่งออกแบบมาสำหรับสถานที่ก่อสร้างกลางแจ้ง สถานีงานบำรุงรักษาเคลื่อนที่ และสถานที่ก่อสร้างระยะไกล อุปกรณ์ดังกล่าวรวมสถานีปั๊มไฮดรอลิกแบบแมนนวลในตัว ทำให้ไม่จำเป็นต้องใช้แหล่งพลังงานภายนอก เช่น ไฟฟ้าและเครื่องอัดอากาศ นอกจากนี้ยังครอบคลุมทั้งการติดตั้งปลอกล่วงหน้าและการขยายช่องเปิดท่อ ซึ่งเป็นขั้นตอนก่อนการประมวลผลสองขั้นตอนสำหรับไปป์ไลน์ เมื่อเปรียบเทียบกับเครื่องจักรแบบแมนนวลทั่วไปในท้องตลาด อุปกรณ์ติดตั้งล่วงหน้าแบบไฮดรอลิกธรรมดาราคาประหยัด และอุปกรณ์ติดตั้งไฟฟ้าแบบอยู่กับที่ จะช่วยชดเชยข้อบกพร่องของอุตสาหกรรมในสี่ด้าน: การสูญเสียแรงงาน ความแม่นยำในการประมวลผล การปรับสภาพการทำงาน และอายุการใช้งาน เป็นอุปกรณ์สนับสนุนที่จำเป็นและจำเป็นสำหรับการบำรุงรักษาและการทำงานของท่อในเครื่องจักรก่อสร้าง เรือ และเหมืองกลางแจ้ง
1. การบำรุงรักษาภาคสนามของเครื่องจักรก่อสร้าง
2.การซ่อมแซมฉุกเฉินสำหรับเครื่องอัดอากาศและเครื่องฉีดพลาสติก
3.การยกเครื่องท่อส่งเครื่องยนต์ดีเซลในพื้นที่ห่างไกล
4. การประกอบและการดัดแปลงสถานีไฮดรอลิกในสถานที่
|

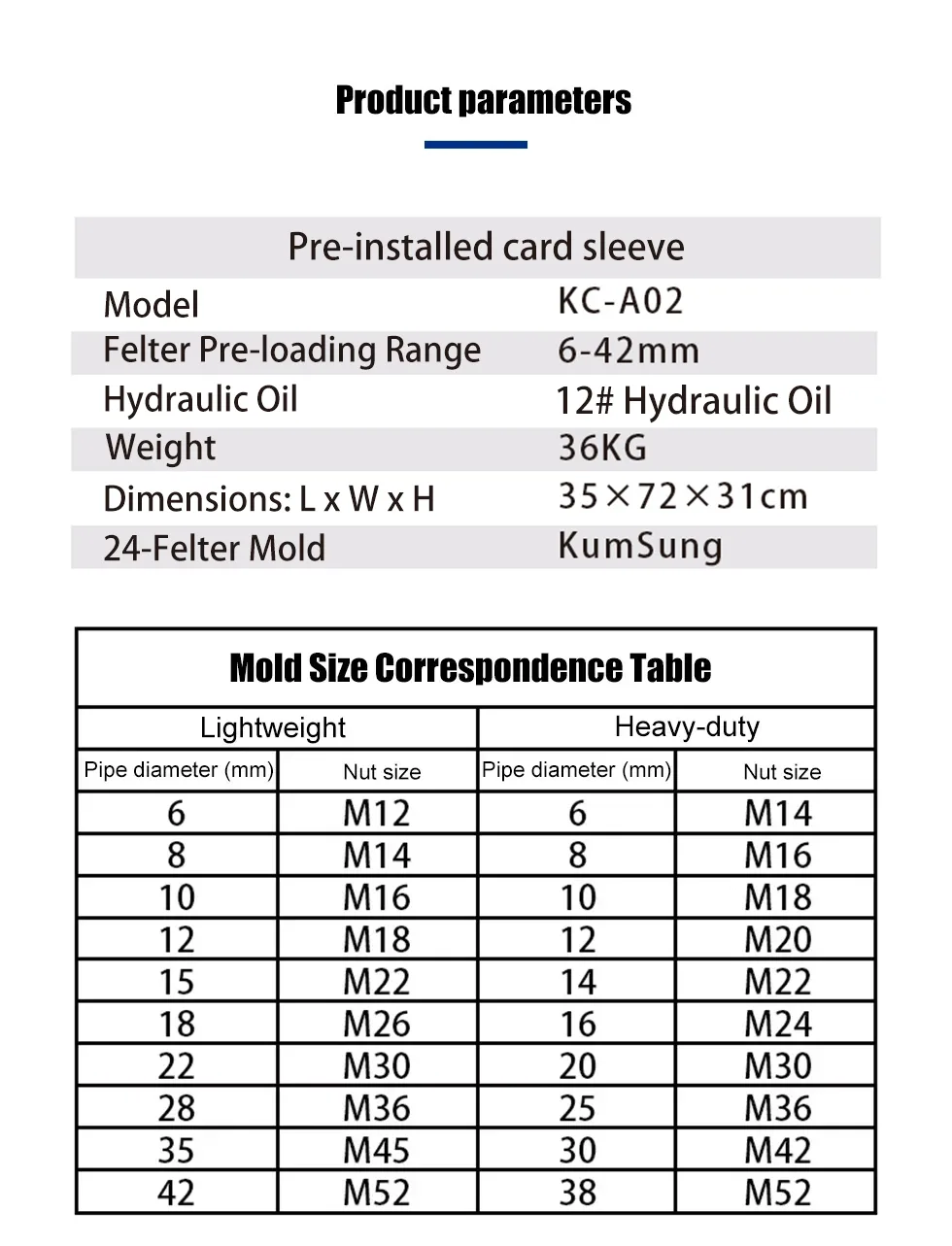

ชื่อสินค้า |
คู่มือการตัดแหวนเครื่องบานประกอบก่อนการประกอบ |
|
แบบอย่าง |
KC-A02 |
|
Ferrule ช่วงการประกอบล่วงหน้า |
6-42มม |
|
น้ำมันไฮดรอลิก |
46# น้ำมันไฮดรอลิก |
|
น้ำหนัก |
36กก |
|
ขนาด (ยาว × กว้าง × สูง) |
35 × 72 × 31 ซม |
|
ปลอกโลหะ 24° ดาย |
คยูน |

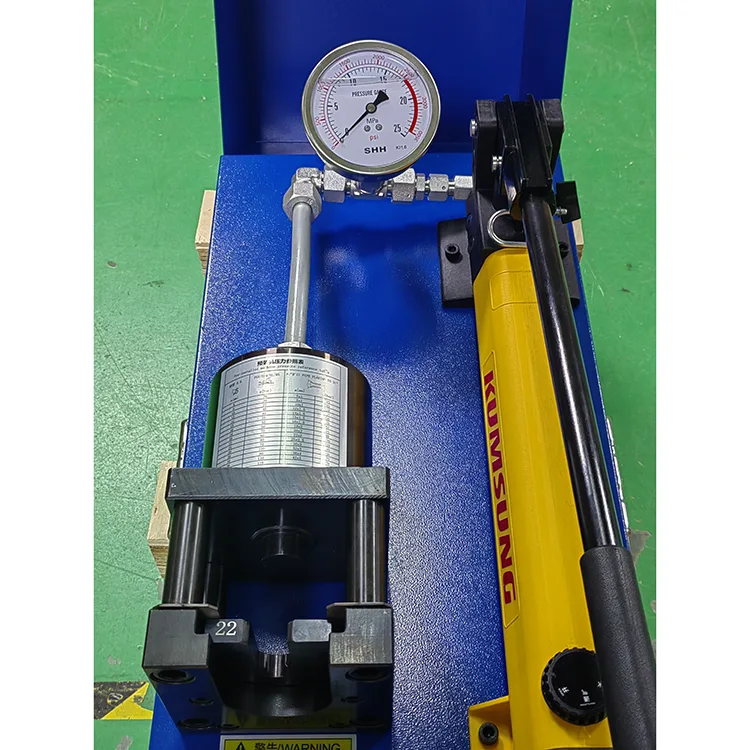

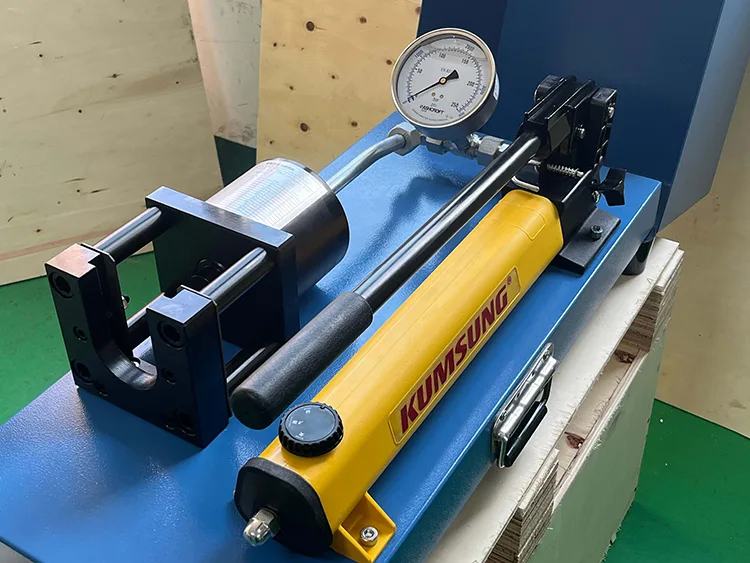

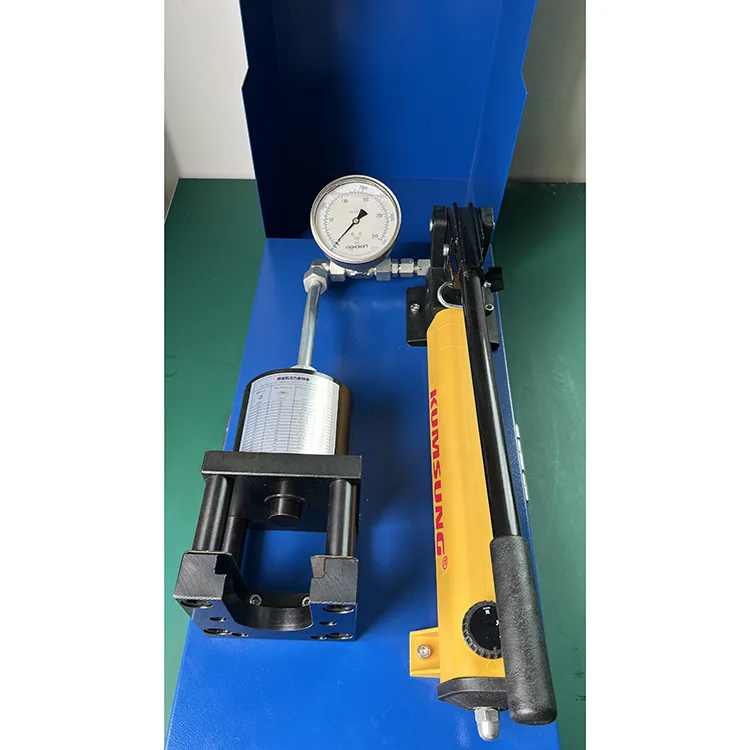

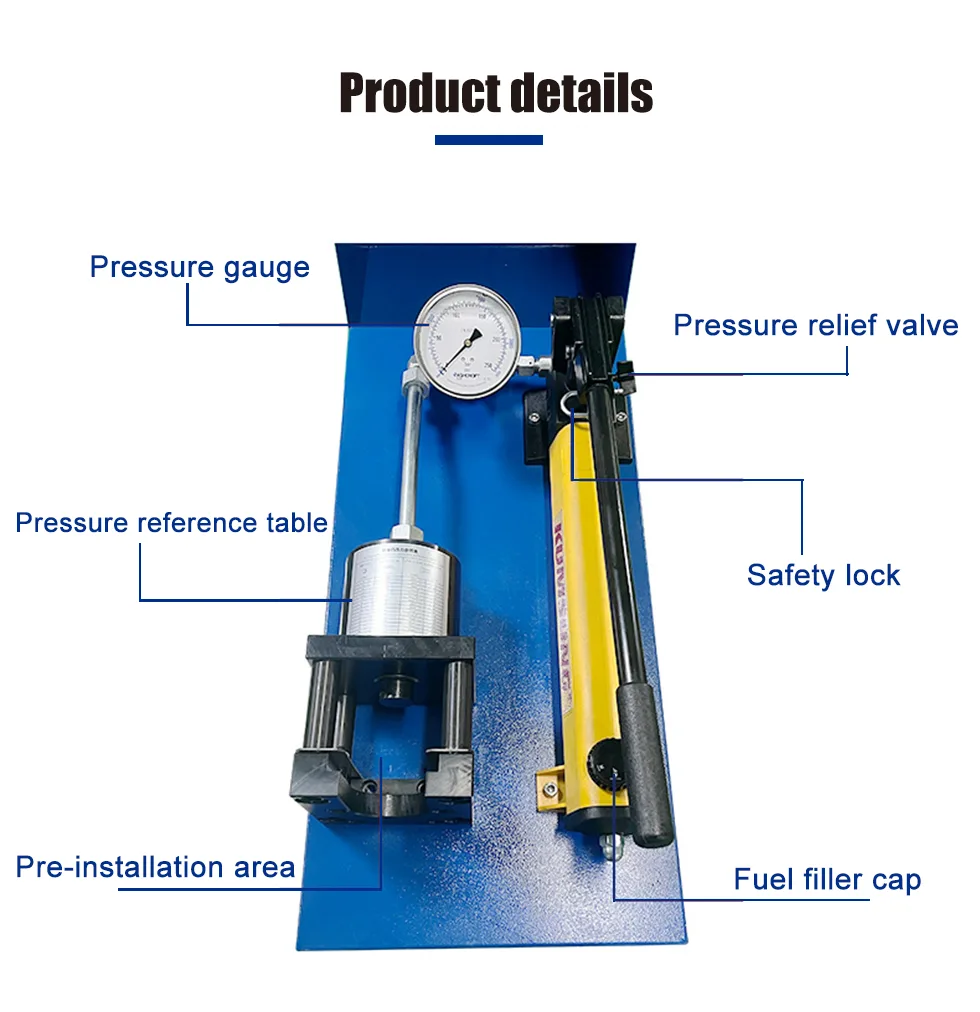

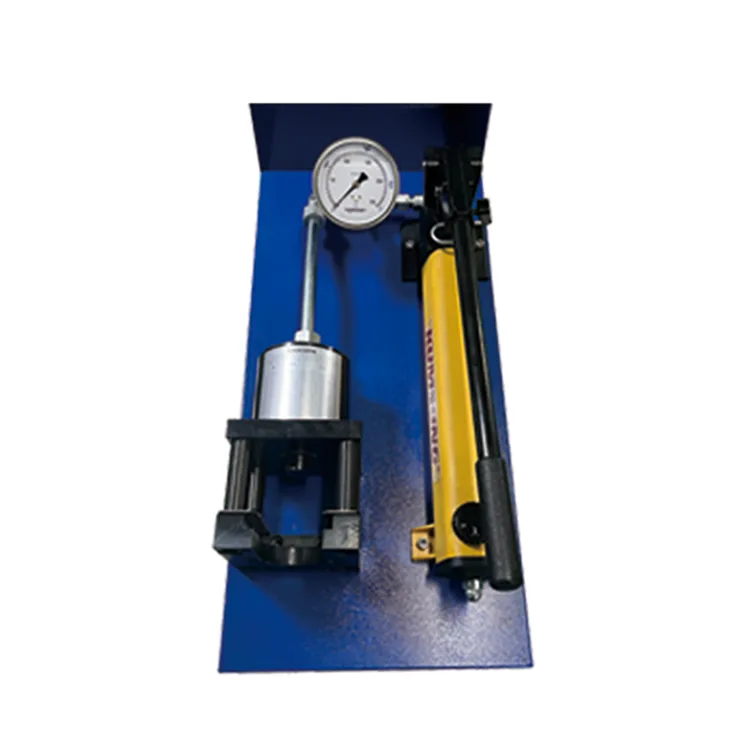

เครื่องบานท่อก่อนการประกอบด้วยแหวนตัดแบบแมนนวลประกอบด้วยโมดูลหลักสองโมดูล: หน่วยส่งกำลังไฮดรอลิกอิสระและปั๊มไฮดรอลิกแบบแมนนวลแบบมือถือ ใช้โครงสร้างการประกอบแบบแยกส่วนโดยไม่มีสายไฟภายนอกหรือท่ออากาศสำรอง วงจรน้ำมันไฮดรอลิกทั้งหมดได้รับการบูรณาการอย่างสมบูรณ์ภายในตัวปั๊ม ก่อนออกจากโรงงาน จะผ่านการทดสอบการปิดผนึกความต้านทานแรงดัน เมื่อแกะออกจากบรรจุภัณฑ์แล้ว จะสามารถใช้งานได้โดยตรงโดยไม่ต้องประกอบหรือแก้ไขจุดบกพร่องเพิ่มเติม

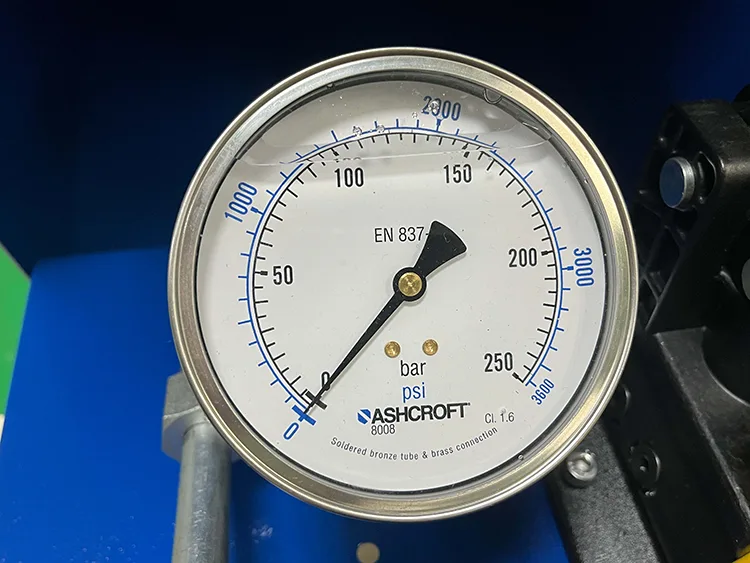

แรงดันไฮดรอลิกภายในถูกกำหนดโดยลูกสูบแบบแมนนวลและกดปั๊มแบบแมนนวล แรงขับจะถูกส่งผ่านวงจรน้ำมันเพื่อเสร็จสิ้นการติดตั้งปลอกล่วงหน้าและการขึ้นรูปของการขยายช่องเปิดของท่อ แรงดันเอาต์พุตอยู่ในโหมดล็อคตัวเองด้วยไฮดรอลิกเชิงกล หลังจากการหยุดแรงดันด้วยตนเอง ความดันสามารถคงอยู่ได้ในช่วงเวลาสั้น ๆ เพื่อป้องกันไม่ให้ท่อเปิดจากการดีดกลับและการเปลี่ยนรูป สิ่งนี้แตกต่างจากเครื่องมือธรรมดาแบบรีเซ็ตด้วยสปริง
อุปกรณ์ไปป์ไลน์ทั่วไปส่วนใหญ่ในตลาดได้รับการติดตั้งไว้ล่วงหน้าด้วยฟังก์ชันเดียวหรือมีฟังก์ชันการขยายเดียว ในระหว่างการปฏิบัติงานนอกสถานที่ เราจำเป็นต้องพกพาอุปกรณ์สองเครื่อง ซึ่งกินพื้นที่ในการขนส่งและเพิ่มต้นทุนการจัดการอุปกรณ์ KC-A02 ตระหนักถึงการติดตั้งปลอกล่วงหน้าและการขยายช่องเปิดท่อในอุปกรณ์ตัวเดียว ซึ่งสามารถใช้ได้กับทั้งสองฟังก์ชันในการทำงานครั้งเดียว ต้องมีอุปกรณ์เพียงชิ้นเดียวในการพกพาสำหรับการดำเนินการนอกสถานที่แต่ละครั้ง เหมาะสำหรับยานพาหนะฉุกเฉินทางวิศวกรรมและพื้นที่จัดเก็บขนาดเล็กในห้องเครื่องยนต์ของเรือ
แม่พิมพ์ก่อนการติดตั้งและการขยายอุปกรณ์ได้รับการบดอย่างสม่ำเสมอตามมาตรฐานท่อไฮดรอลิก ISO8434 จำนวนการบีบอัดก่อนการติดตั้งและพารามิเตอร์มุมกรวยขยายของวัสดุท่อเดียวกันจะจับคู่กัน หลีกเลี่ยงความคลาดเคลื่อนที่มากเกินไปต่อความพอดีของท่อที่เกิดจากการประมวลผลด้วยเครื่องจักรที่แตกต่างกัน และป้องกันการรั่วไหลของท่อจากแหล่งกำเนิด
เครื่องบานเกล็ดก่อนการประกอบแบบปลั๊กไฟแบบทั่วไปจะต้องอาศัยปลั๊กไฟและเครื่องอัดอากาศภายนอกในการจ่ายไฟ ไม่สามารถใช้งานได้อย่างสมบูรณ์ในสถานการณ์ที่ไม่มีแหล่งจ่ายไฟ เช่น ในเหมืองระยะไกล ถนนกลางแจ้งสำหรับการซ่อมแซมฉุกเฉิน เรือนอกชายฝั่ง และสถานที่ก่อสร้างเคลื่อนที่ชั่วคราว KC-A02 ไม่มีข้อกำหนดด้านกำลังไฟภายนอก และขับเคลื่อนด้วยกำลังไฮดรอลิกแบบแมนนวลเท่านั้น สามารถทำงานได้อย่างเสถียรในทุกพื้นที่และในสภาพแวดล้อมที่ไม่มีไฟฟ้า

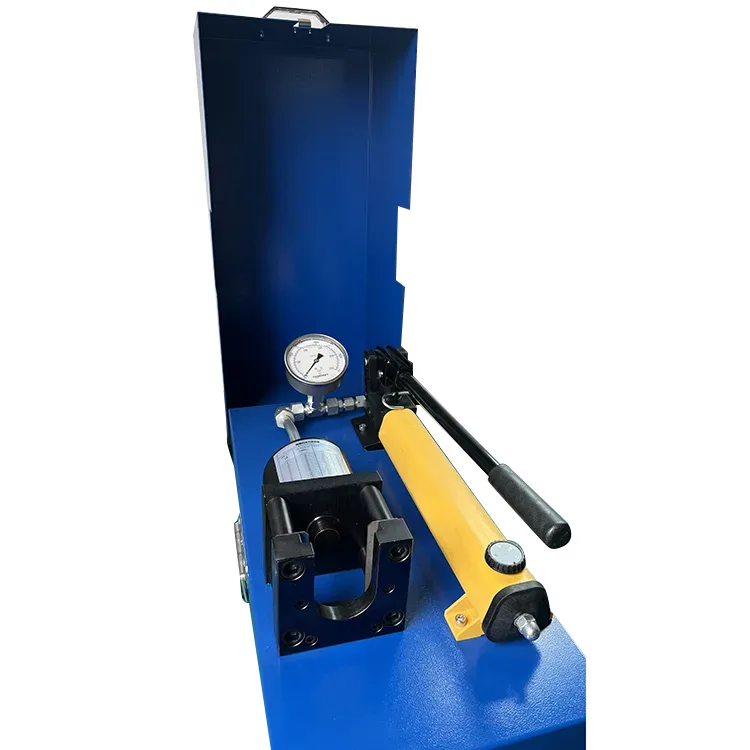

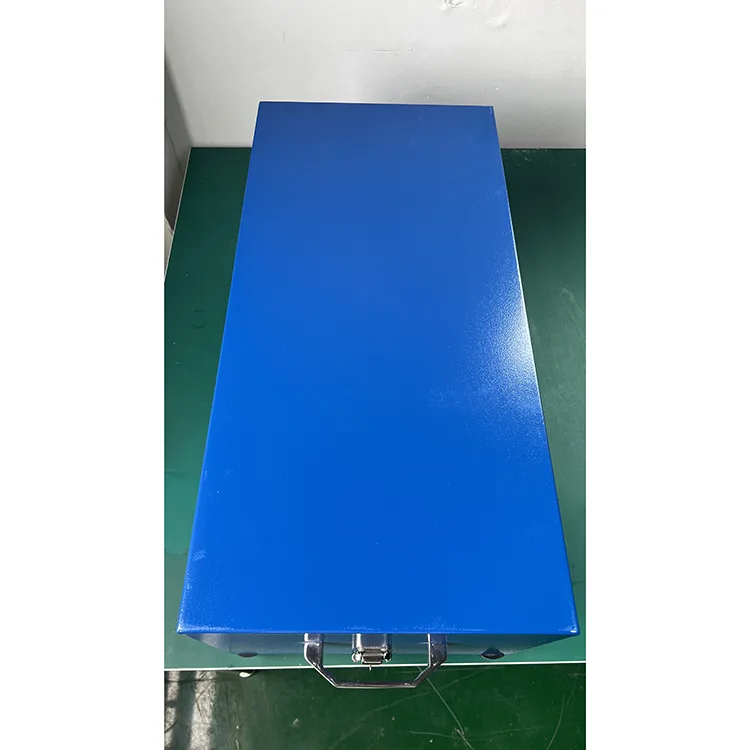

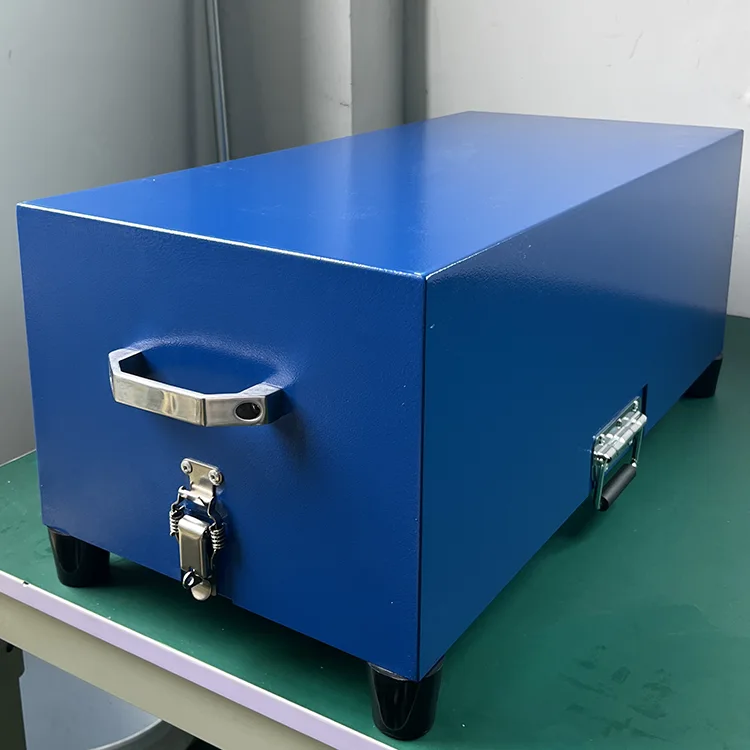

เครื่องบานท่อก่อนประกอบชิ้นส่วนแบบแหวนตัดแบบแมนนวลได้รับการออกแบบมาเป็นหลักสำหรับช่างเทคนิคท่อที่ไซต์งาน ทีมงานบำรุงรักษาอุปกรณ์ และทีมงานก่อสร้างเอาท์ซอร์สด้านวิศวกรรม เครื่องจักรนี้มีน้ำหนักเบาและพกพาสะดวก และสามารถวางลงในกล่องเครื่องมือได้โดยตรงหรือพกพาในยานพาหนะ เหมาะสำหรับการบำรุงรักษาท่อแบบจุดกระจัดกระจายและสถานการณ์การผลิตท่อสำเร็จรูปในสถานที่ปฏิบัติงานขนาดเล็ก
การติดตั้งล่วงหน้าปลอกด้วยมือล้วนชนิดอัดขึ้นรูปด้วยสกรูแบบดั้งเดิมอาศัยแรงบิดเชิงกลของสกรูล้วนๆ การติดตั้งท่อที่มีเส้นผ่านศูนย์กลางใหญ่เพียงท่อเดียวล่วงหน้าต้องอาศัยความร่วมมือจากคน 3 คน ส่งผลให้มีระยะเวลาการทำงานที่ยาวนาน และความเหนื่อยล้าของคนงานสูงมาก รุ่นนี้ใช้โครงสร้างการขยายเสียงแบบไฮดรอลิก ซึ่งช่วยลดการป้อนข้อมูลของทรัพยากรบุคคลสำหรับการติดตั้งท่อเดียวกันล่วงหน้าได้ถึง 65% บุคคลเพียงคนเดียวสามารถดำเนินการตามข้อกำหนดทั้งหมดของท่อได้อย่างอิสระ
การติดตั้งล่วงหน้าด้วยตนเองโดยตรงมีปัญหากับการควบคุมแรงบิดที่ไม่สม่ำเสมอ โดยเฉพาะอย่างยิ่งสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่สูงกว่า DN25 มีความเสี่ยงสูงที่ปลอกท่อจะหลุดหลวมและผนังท่อเป็นรอยบีบรัด ซึ่งอาจนำไปสู่การรั่วไหลและการหลุดของท่อภายใต้สภาวะแรงดันสูงในอนาคต โครงสร้างแรงดันยึดไฮดรอลิก KC-A02 สามารถรักษาจังหวะการอัดขึ้นรูปได้อย่างต่อเนื่อง และอัตราการติดตั้งล่วงหน้าที่ผ่านการรับรองสำหรับผลิตภัณฑ์สำเร็จรูปจะเหมือนกับอัตราของเครื่องติดตั้งล่วงหน้าแบบปลอกไฟฟ้าแบบคงที่ ซึ่งช่วยแก้ปัญหาการคลายตัวในการติดตั้งล่วงหน้าที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ได้อย่างสมบูรณ์
ผลิตภัณฑ์คู่แข่งที่คล้ายกันที่มีราคาต่ำส่วนใหญ่มักใช้ตัวปั๊มอะลูมิเนียมหล่อผนังบางและซีลยางไนไตรล์คุณภาพต่ำ หลังจากใช้งานไป 3-6 เดือน อาจเกิดปัญหาต่างๆ เช่น น้ำมันไฮดรอลิกรั่ว การระบายแรงดัน และการแตกร้าวของตัวปั๊ม มักจะเกิดขึ้นได้ XYOON KC-A02 ใช้ตัวปั๊มขึ้นรูปที่เป็นเหล็ก 45# และติดตั้งด้วยปะเก็นซีลแบบปิด NBR (ยางไนไตรล์บิวทาไดอีน) ผ่านการทดสอบการกักเก็บแรงดัน 1.5 เท่าต่อเนื่อง 2,000 เท่าเมื่อออกจากโรงงาน โดยไม่มีน้ำมันรั่วหรือบรรเทาแรงดัน และอายุการใช้งานยาวนานกว่าสองเท่าของผลิตภัณฑ์คู่แข่งทั่วไป
เครื่องมือประกอบไฮดรอลิกล่วงหน้าแบบแมนนวลส่วนใหญ่ในอุตสาหกรรมรองรับเฉพาะปลอกบานท่อซีรีส์น้ำหนักเบา (6-22 มม.) เท่านั้น และไม่สามารถใช้งานร่วมกับท่อไฮดรอลิกงานหนักได้ เครื่องบานท่อก่อนประกอบด้วยแหวนตัดแบบแมนนวลเข้ากันได้กับปลอกบานท่อมาตรฐานทั้งน้ำหนักเบาและงานหนัก และสามารถแปรรูปท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ 6 มม. ถึง 42 มม. ได้ ตรงตามข้อกำหนดการใช้งานท่อแบบผสมของอุตสาหกรรมต่างๆ เช่น เครื่องจักรก่อสร้าง เหมืองแร่ และวิศวกรรมเคมี
อุปกรณ์ดังกล่าวได้รับการติดตั้งมาตรฐานจากโรงงานพร้อมชุดข้อกำหนดเฉพาะที่เกี่ยวข้องของแม่พิมพ์ เครื่องมือเติมน้ำมันไฮดรอลิก และคู่มือการใช้งานภาษาจีนและอังกฤษที่ใช้กระดาษ ขึ้นอยู่กับกำลังการผลิตของโรงงานของ XYOON เอง จึงรองรับการปรับแต่งแม่พิมพ์ที่ไม่ได้มาตรฐาน ให้การรับประกันเครื่องจักรทั้งหมด 2 ปี เปลี่ยนชิ้นส่วนซีลฟรี 1 ปี และลูกค้าทั่วโลกสามารถสมัครโรงงานเดิมที่รองรับชิ้นส่วนอะไหล่ได้โดยตรง
Q1: KC-A02 สามารถประมวลผลท่อไฮดรอลิกสแตนเลสได้หรือไม่
ตอบ: ได้ แม่พิมพ์มาตรฐานเข้ากันได้กับเหล็กกล้าคาร์บอนและสแตนเลส 304 ซึ่งเป็นท่อไฮดรอลิกไร้รอยต่อสองประเภททั่วไป ไม่แนะนำให้ดำเนินการกับท่อสแตนเลสแบบพิเศษที่มีความหนาซึ่งมีความหนาของผนังเกิน 2.5 มม. เนื่องจากมีแนวโน้มที่จะทำให้เชื้อราสึกหรอได้
Q2: จำเป็นต้องเติมน้ำมันไฮดรอลิกก่อนใช้งานหรือไม่?
ตอบ: เครื่องบานท่อก่อนการประกอบแบบแหวนตัดแบบแมนนวลจะถูกเติมน้ำมันไฮดรอลิกอุณหภูมิต่ำป้องกันการสึกหรอไว้ล่วงหน้าเมื่อออกจากโรงงาน ไม่จำเป็นต้องหยอดน้ำมันเบื้องต้นเมื่อได้รับผลิตภัณฑ์ ต้องเติมน้ำมันไฮดรอลิกป้องกันการสึกหรอเพียง 46 ชนิดระหว่างการบำรุงรักษาประจำปีหรือเมื่อมีแรงดันรั่ว
คำถามที่ 3: จะแยกแยะระหว่างเครื่องประกอบสำเร็จรูปพร้อมปลั๊กไฟแบบพกพากับเครื่องบูรณาการก่อนขยายแบบแมนนวล KC-A02 ได้อย่างไร
ตอบ: สำหรับโรงปฏิบัติงานแบบอยู่กับที่และสถานการณ์การจ่ายไฟที่มีความเสถียรในระยะยาว จะเลือกรุ่นไฟฟ้าแบบพกพา สำหรับสถานการณ์ต่างๆ เช่น พื้นที่ห่างไกลที่ไม่มีไฟฟ้า ท่อส่งในพื้นที่สูง การบำรุงรักษาเรือนอกชายฝั่ง และการซ่อมแซมฉุกเฉินเป็นระยะๆ ให้เลือกเครื่องรวมก่อนการขยายด้วยตนเอง KC-A02 โดยตรง
คำถามที่ 4: เป็นไปตามมาตรฐานการประมวลผลไปป์ไลน์สากลหรือไม่
ตอบ: พารามิเตอร์การประมวลผลของเครื่องทั้งหมดเป็นไปตามมาตรฐานท่อซ็อกเก็ตสากล ISO 8434 และ DIN 2353 ตัวอุปกรณ์ผ่านการรับรอง CE และสามารถส่งออกไปยังยุโรปและตลาดตะวันออกกลางได้โดยตรง
คำถามที่ 5: จะมีความเสี่ยงที่ปั๊มจะระเบิดหรือไม่เมื่อบำรุงรักษาเป็นเวลานาน?
ตอบ: ตัวปั๊มมีวาล์วน้ำล้นและวาล์วระบายแรงดัน เมื่อถึงแรงดันใช้งานที่กำหนด มันจะลดแรงดันโดยอัตโนมัติ ไม่มีความเสี่ยงที่ปั๊มแรงดันเกินจะระเบิด และเป็นไปตามกฎระเบียบด้านความปลอดภัยของอุปกรณ์เครื่องจักรกลของสหภาพยุโรป
