ลดฟิตติ้งไฮดรอลิก

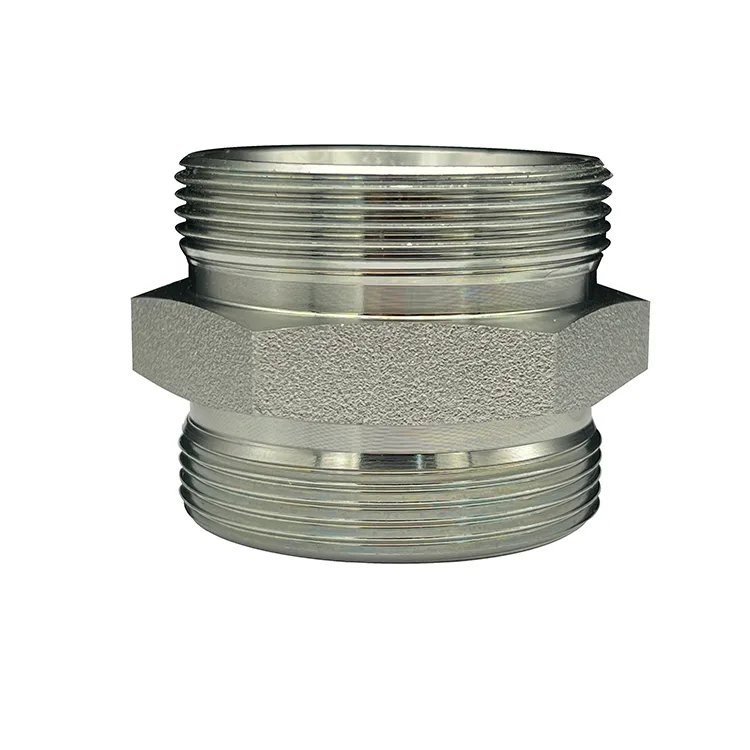

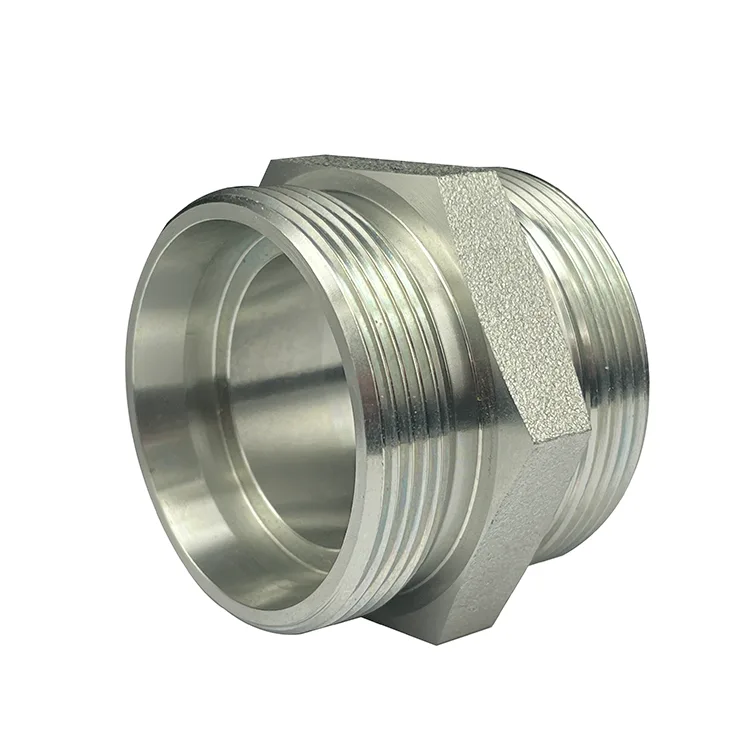

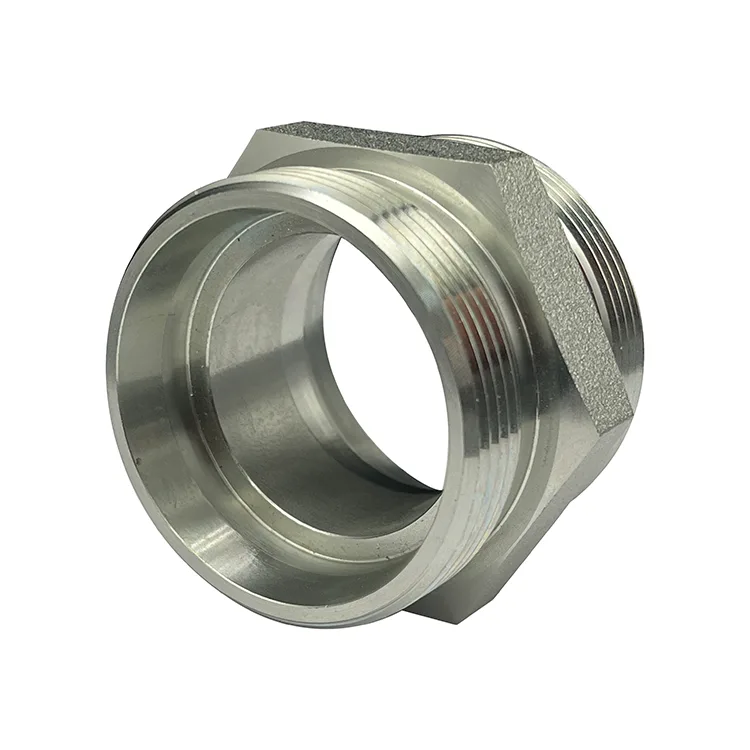

ฟิตติ้งไฮดรอลิกลดขนาด XYOON เป็นคอนเนคเตอร์แปลงเส้นผ่านศูนย์กลางที่ผลิตด้วยเครื่องจักรอย่างแม่นยำ ออกแบบมาเพื่อเชื่อมต่อท่อหรือพอร์ตสองท่อที่มีขนาดต่างกันภายในมาตรฐานการเชื่อมต่อเดียวกัน ผลิตจากสต็อกแท่งตันพร้อมรูเปลี่ยนผ่านแบบเทเปอร์ที่ได้รับการออกแบบทางวิศวกรรม ทำให้เปลี่ยนเส้นผ่านศูนย์กลางได้อย่างราบรื่นและปราศจากความปั่นป่วน ในขณะที่ยังคงรักษาระดับแรงดันเต็มที่และการจัดแนวการซีลที่สมบูรณ์แบบ มีจำหน่ายในรูปแบบการบีบอัด เกลียว และการกำหนดค่า 24° ตามมาตรฐานอุตสาหกรรมหลักๆ ทั้งหมด โดยแทนที่ชุดประกอบฟิตติ้งแบบซ้อนด้วยส่วนประกอบเดียวที่กะทัดรัด ไร้การรั่วไหล และประหยัดพลังงาน

ข้อดีด้านประสิทธิภาพหลัก

แรงดันตกลดลง 35% พร้อมรูเรียว

การเปลี่ยนผ่านแบบเรียวเรียบที่จำลองการไหลเข้ามาแทนที่การเจาะแบบขั้นบันไดที่แหลมคม การทดสอบอิสระตรวจสอบการสูญเสียแรงดันน้อยลง 35% ที่อัตราการไหลที่กำหนด ลดการสะสมความร้อนของระบบ และการใช้พลังงานสำหรับ HPU ที่มีการไหลสูง

ความร่วมศูนย์ ≤0.05 มม. ผ่านการตัดเฉือนแบบตั้งค่าครั้งเดียว

พื้นผิวทั้งรูและซีลได้รับการกลึงด้วยเครื่อง CNC Chucking เดียวเพื่อขจัดข้อผิดพลาดในการจัดตำแหน่ง การเบี่ยงเบนหนีศูนย์ ≤0.05 มม. ช่วยให้มั่นใจได้ถึงท่อโคแอกเซียลที่สมบูรณ์แบบ โหลดด้านซีลเป็นศูนย์ และแรงการซีลที่สม่ำเสมอ — ดีกว่าตัวลดแบบเชื่อมถึง 4 เท่า

1,000,000+ รอบแรงกระตุ้นพร้อมการเปลี่ยนแปลงที่เสริมแรง

ความหนาของผนังพิเศษและเนื้อภายในผสมที่จุดเปลี่ยนเส้นผ่านศูนย์กลางที่เน้นความเค้น ป้องกันการแตกร้าวเมื่อยล้าภายใต้แรงดันเป็นจังหวะและการสั่นสะเทือน ตรวจสอบด้วยรอบแรงกระตุ้นแรงดันเต็ม 1 ล้านรอบ

ความเสี่ยงในการปนเปื้อนเป็นศูนย์ด้วยการเจาะลบคมทั้งหมด

รูภายในทุกรูผ่านการขัดและขัดเงาสองขั้นตอน โดยไม่ทิ้งเศษโลหะหรือครีบตกค้าง ซึ่งช่วยลดสาเหตุหลักที่ซ่อนอยู่ของความเสียหายของปั๊มและวาล์วจากการปนเปื้อนในระบบที่หลวม

ช่วงอัตราส่วนกว้างและการกำหนดค่าเต็มรูปแบบ

อัตราส่วนเส้นผ่านศูนย์กลางมาตรฐานสูงสุด 4:1 ในสต็อก และมีอัตราส่วนแบบกำหนดเองสูงสุด 6:1 รูปแบบครอบคลุมถึงตัวลดตรง ข้องอลด 90° และทีลดสำหรับรูปแบบการวางท่อทั้งหมด

คำถามที่พบบ่อย

ถาม: ตัวลดจะทำให้ระบบสูญเสียแรงดันอย่างมีนัยสำคัญหรือไม่

ตอบ: ตัวลดรูเจาะแบบเรียวที่ออกแบบมาอย่างเหมาะสมทำให้เกิดการสูญเสียแรงดันเพียงเล็กน้อยเท่านั้น โดยทั่วไปแล้วจะอยู่ที่ 3–5% ที่อัตราการไหลที่กำหนด ตัวลดขั้นบันไดที่ออกแบบไม่ดีอาจทำให้เกิดการสูญเสียที่สูงกว่ามาก การออกแบบของเราได้รับการปรับให้เหมาะสมเพื่อให้แรงดันตกคร่อมต่ำที่สุดเท่าที่จะเป็นไปได้

ถาม: อะไรคือความแตกต่างระหว่างตัวลดศูนย์กลางและตัวลดประหลาด?

ตอบ: ผลิตภัณฑ์มาตรฐานของเรามีศูนย์กลางอยู่ที่ - รูทั้งสองมีเส้นกึ่งกลางเดียวกัน - ใช้สำหรับท่อไฮดรอลิกและท่อแรงดันส่วนใหญ่ ตัวลดประหลาดมีรูเยื้องศูนย์ ใช้ในการไหลของแรงโน้มถ่วงหรือท่อดูดของปั๊มเพื่อป้องกันฟองอากาศ เราผลิตตัวลดประหลาดตามคำขอ

ถาม: อัตราส่วนเส้นผ่านศูนย์กลางสูงสุดที่คุณสามารถผลิตได้คือเท่าไร?

ตอบ: ตัวลดสต็อกมาตรฐานมีอัตราส่วนสูงสุด 4:1 สำหรับการใช้งานแบบกำหนดเอง เราสามารถสร้างอัตราส่วนได้สูงสุดถึง 6:1 ด้วยเรขาคณิตการเปลี่ยนผ่านของการไหลที่ได้รับการปรับปรุงให้เหมาะสมที่สุด

ถาม: ฉันจะเลือกขนาดตัวลดที่ถูกต้องสำหรับระบบไฮดรอลิกของฉันได้อย่างไร

ตอบ: เราต้องการพารามิเตอร์หลักสามประการ:

1. ขนาดท่อ/พอร์ตที่ใหญ่กว่า

② ขนาดท่อ/พอร์ตที่เล็กกว่า

3 อัตราการไหลของระบบและแรงดันใช้งาน จากข้อมูลเหล่านี้ เราขอแนะนำการกำหนดค่าตัวลดที่เหมาะสมที่สุด และตรวจสอบว่าแรงดันตกยังอยู่ภายในขีดจำกัดที่ยอมรับได้สำหรับระบบของคุณ

ถาม: อะแดปเตอร์ลดขนาดและอะแดปเตอร์ลดขนาดแตกต่างกันอย่างไร

ตอบ: ตัวลดเชื่อมต่อท่อหรือพอร์ตสองท่อที่มีขนาดต่างกันภายในมาตรฐานการเชื่อมต่อเดียวกัน (เช่น กรวย DIN 24° ทั้งสองที่มีเส้นผ่านศูนย์กลางต่างกัน) อะแดปเตอร์ลดขนาดเชื่อมต่อมาตรฐานและขนาดที่แตกต่างกันไปพร้อมๆ กัน (เช่น DIN เป็น NPT ที่มีการเปลี่ยนแปลงขนาด) เลือกตัวลดขนาดสำหรับการเปลี่ยนแปลงขนาดมาตรฐานเดียวกัน เลือกอะแดปเตอร์ลดขนาดสำหรับการเปลี่ยนแปลงขนาดข้ามมาตรฐาน
