ข้อต่อท่อไฮดรอลิก

อุปกรณ์ข้อต่อไฮดรอลิกของท่อเชื่อมต่อท่ออ่อนเข้ากับปั๊ม วาล์ว กระบอกสูบ และท่อแข็งเพื่อส่งกำลังไฮดรอลิกในขณะที่ดูดซับแรงสั่นสะเทือน การขยายตัวทางความร้อน และการเคลื่อนไหวทางกล อุปกรณ์ฟิตติ้งที่ได้รับการออกแบบมาไม่ดีมักจะประสบปัญหาท่อหลุดออก รอยตะเข็บรั่ว และการกัดกร่อนก่อนเวลาอันควร ส่งผลให้ต้องเสียเวลาหยุดทำงานและเป็นอันตรายต่อความปลอดภัย

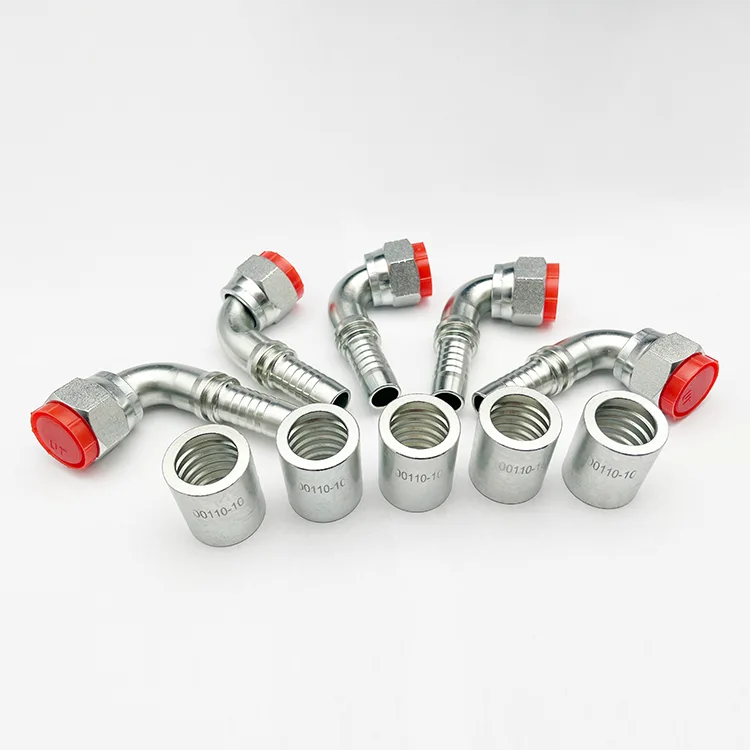

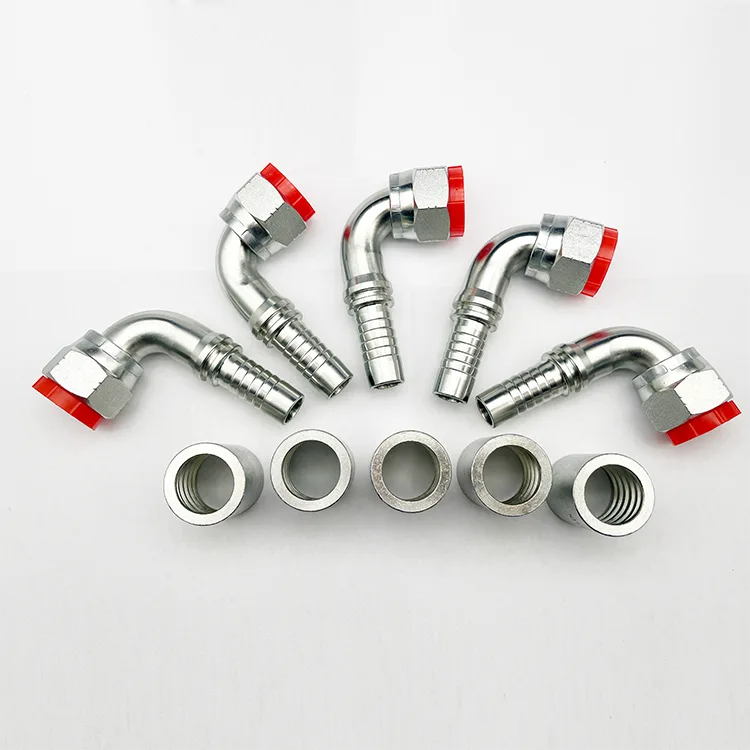

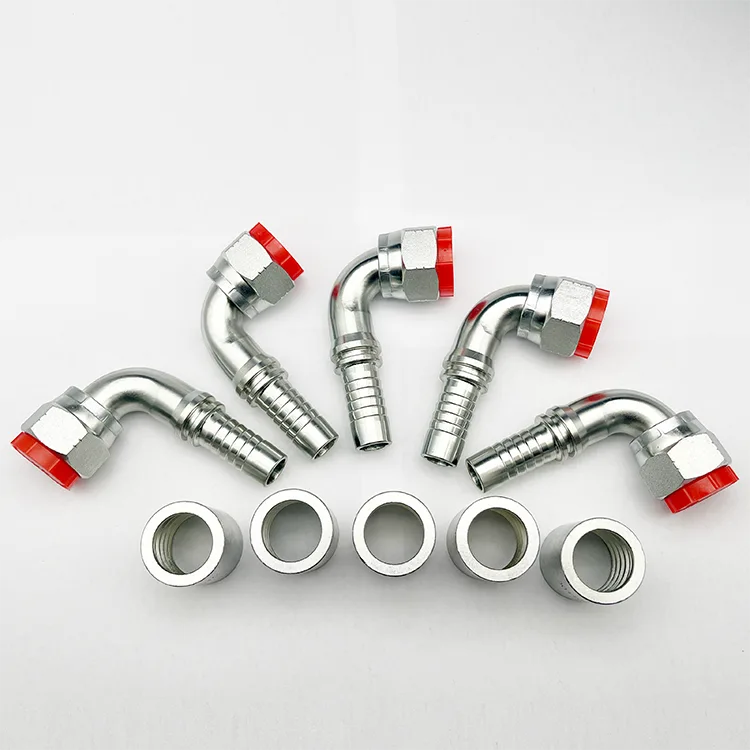

ข้อต่อท่อ XYOON ประกอบด้วยก้านที่ได้รับเครื่องจักรอย่างแม่นยำและปลอกย้ำ เมื่อทำการจีบตามข้อกำหนด หนามภายในจะกัดลึกเข้าไปในส่วนเสริมของท่อเพื่อสร้างการเชื่อมต่อทางกลแบบถาวรและมีความแข็งแรงสูงและซีลกันรั่ว มีจำหน่ายในมาตรฐานหลักๆ ระดับโลกทั้งหมด โดยเป็นโซลูชันการเชื่อมต่อที่เชื่อถือได้สำหรับสายไฮดรอลิกแบบยืดหยุ่น

ข้อดีหลัก

การออกแบบหนามป้องกันการดึงออก:โครงลวดหนามแบบหลายแถวที่ได้รับการปรับปรุงให้เหมาะสมจะกัดการเสริมแรงของท่ออย่างสม่ำเสมอ แรงดึงออกมีมากกว่าความต้านทานการระเบิดของท่อ ช่วยลดปัญหาความล้มเหลวที่เกิดจากการระเบิดอย่างรุนแรง

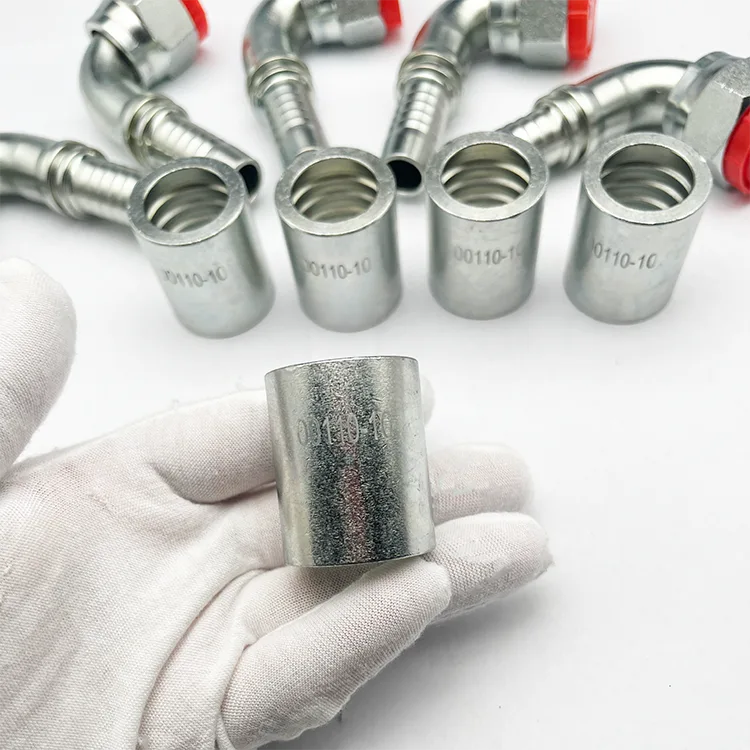

ปลอกย้ำผนังหนา:ปลอกเกจที่หนักกว่าพร้อมการย้ำรูปแบบสม่ำเสมอ ไม่แตกร้าวหรือสปริงกลับหลังการย้ำ รักษาแรงจับยึดที่สม่ำเสมอภายใต้แรงดันเป็นจังหวะ

พื้นผิวการปิดผนึกที่แม่นยำ:กรวยและหน้าซีลกราวด์ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนากับส่วนประกอบผสมพันธุ์ โดยไม่มีการร้องไห้ช้าเป็นศูนย์ภายใต้การสั่นสะเทือนในระยะยาว

ความคุ้มครองมาตรฐานเต็มรูปแบบ:กรวย DIN 24°, แฟลร์ JIC 37°, การกำหนดค่า NPT, BSPP/BSPT และ ORFS ทั้งหมดนี้ในสต็อกสำหรับการจัดหาแบบครบวงจร

ทนทานต่อการกัดกร่อน:การชุบสังกะสีแบบไตรวาเลนต์ 8–12μm พร้อมฟิล์มเคลือบ ทนทานต่อละอองน้ำเกลือนานกว่า 500+ ชั่วโมงสำหรับสภาพแวดล้อมกลางแจ้งและสภาพแวดล้อมที่รุนแรง

สถานการณ์ทั่วไปของข้อต่อท่อไฮดรอลิก

เครื่องจักรก่อสร้าง อุปกรณ์การทำเหมืองแร่ เครื่องฉีดพลาสติก เครื่องจักรกลการเกษตร การขนถ่ายวัสดุ ระบบไฮดรอลิกทางทะเล หน่วยกำลังไฮดรอลิก

การรับรองและการประกันคุณภาพ

การรับรอง

ISO 9001:2015, การปฏิบัติตาม CE PED, วัสดุที่สอดคล้องกับ ROHS และ REACH, รายงานการทดสอบ EN 10204 3.1 สามารถขอได้

กระบวนการควบคุมคุณภาพ

1、การวิเคราะห์สเปกตรัมของวัตถุดิบและการตรวจสอบความแข็งต่อชุดความร้อน

2、การตรวจสอบมิติระหว่างกระบวนการทุกชั่วโมง เช็คเกจเดินด้าย/ไม่เดิน 100%

3、Sealing surface profile and roughness inspection.

4、การทดสอบแรงดึงออกต่อชุดบนชุดประกอบที่มีการจีบ

5、Final visual inspection for plating defects and burrs.

สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์ด้วยหมายเลขแบทช์ที่ไม่ซ้ำกัน

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างระหว่างข้อต่อท่อและข้อต่อท่อ?

ตอบ: ข้อต่อท่ออ่อนได้รับการออกแบบสำหรับท่อยางยืดหยุ่นโดยใช้ปลอกหุ้มแบบจีบและก้านมีหนามเพื่อยึดเกาะเสริมความแข็งแรงของท่อ ข้อต่อท่อใช้สำหรับท่อโลหะแข็งที่ใช้ข้อต่อแบบปลอกโลหะหรือการซีลเกลียว ข้อต่อท่อดูดซับแรงสั่นสะเทือนและการเคลื่อนไหว ข้อต่อท่อให้การเชื่อมต่อที่มั่นคงและถาวร

คำถามที่ 2: คุณให้ข้อมูลและข้อมูลจำเพาะเกี่ยวกับการย้ำหรือไม่

ก. ใช่. ข้อต่อไฮดรอลิกของท่อแต่ละอันมาพร้อมกับข้อมูลการย้ำที่ตรงกัน รวมถึงเส้นผ่านศูนย์กลางการย้ำและข้อกำหนดแรงย้ำ เรามีแผนภูมิการย้ำโดยละเอียดและเอกสารทางเทคนิคเพื่อให้แน่ใจว่าการประกอบเข้ากับอุปกรณ์การย้ำของคุณถูกต้อง

คำถามที่ 3: ท่อประเภทใดที่เข้ากันได้กับข้อต่อเหล่านี้

ตอบ: อุปกรณ์ของเราเข้ากันได้กับท่อไฮดรอลิกแบบลวดถักมาตรฐานและท่อเกลียว สำหรับยี่ห้อท่ออ่อนและโครงสร้างเฉพาะ โปรดปรึกษาทีมเทคนิคของเราเกี่ยวกับข้อกำหนดเฉพาะของท่ออ่อนของคุณ

คำถามที่ 4: อุปกรณ์เหล็กกล้าคาร์บอนสามารถใช้ในสภาพแวดล้อมทางทะเลได้หรือไม่

ตอบ: ข้อต่อเหล็กกล้าคาร์บอนที่มีการชุบสังกะสีแบบไตรวาเลนต์ขนาด 8-12μm และการทู่ ให้ความต้านทานละอองเกลือได้นานกว่า 500 ชั่วโมง เหมาะสำหรับการใช้งานกลางแจ้งทั่วไป สำหรับการสัมผัสทางทะเลหรือการสัมผัสเกลือสูงในระยะยาว เราขอแนะนำข้อต่อสแตนเลส SS316L เพื่อความต้านทานการกัดกร่อนสูงสุด

คำถามที่ 5: ข้อต่อท่อ JIC 37° และ DIN 24° แตกต่างกันอย่างไร?

ตอบ: แฟลร์ JIC 37° เป็นมาตรฐานของอเมริกาที่มีมุมการซีล 37° ซึ่งใช้กันอย่างแพร่หลายในระบบไฮดรอลิกในอเมริกาเหนือ กรวย DIN 24° เป็นมาตรฐานเยอรมันที่มีมุมการซีล 24° ซึ่งพบได้ทั่วไปในเครื่องจักรของยุโรปและเอเชีย ทั้งสองชนิดให้การปิดผนึกระหว่างโลหะกับโลหะที่เชื่อถือได้เมื่อขันให้แน่นอย่างเหมาะสม
