สรุปบทความ:การต่อท่อไฮดรอลิกที่เชื่อถือได้ต้องทนทานต่อแรงดัน แรงสั่นสะเทือน แรงกระตุ้นซ้ำๆ และสภาพแวดล้อมการทำงานที่มีความต้องการสูง ออกแบบมาอย่างเหมาะสมการจีบปลอกไฮดรอลิกสร้างการเชื่อมต่อทางกลอย่างถาวรระหว่างท่อไฮดรอลิกและก้านท่อที่เข้าคู่กันโดยผ่านการควบคุมการบีบอัดในแนวรัศมี บทความนี้จะอธิบายวิธีการทำงานของปลอกย้ำ วัสดุและข้อมูลจำเพาะมีความสำคัญ ตำแหน่งใดที่ใช้ และวิธีการเลือกโซลูชันที่เหมาะสมสำหรับระบบไฮดรอลิกแรงดันสูง
สารบัญ
- ปลอกไฮดรอลิกแบบจีบคืออะไร?
- ปลอกไฮดรอลิกแบบจีบทำงานอย่างไร
- ข้อมูลจำเพาะมีความสำคัญอย่างไรเมื่อเลือกปลอกย้ำ
- มีวัสดุใดบ้างสำหรับปลอกย้ำแบบไฮดรอลิก
- ข้อดีหลักคืออะไร?
- ปลอกไฮดรอลิกแบบจีบใช้ที่ไหน?
- ควรติดตั้งปลอกไฮดรอลิกแบบจีบอย่างไร
- คุณภาพการผลิตส่งผลต่อประสิทธิภาพอย่างไร
- คำถามที่พบบ่อย
- คุณจะได้ปลอกไฮดรอลิกที่เหมาะสมได้อย่างไร?

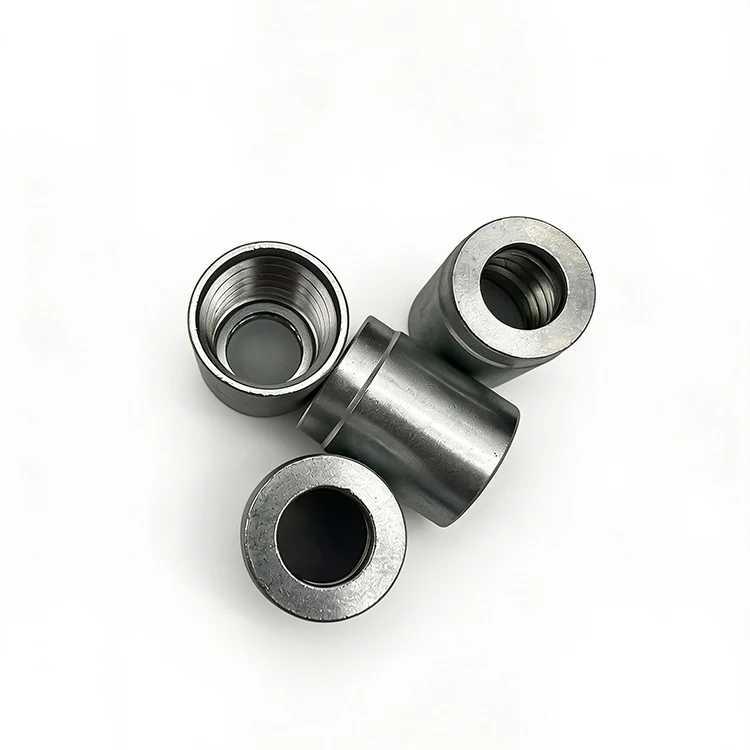

ปลอกไฮดรอลิกแบบจีบคืออะไร?
A การจีบปลอกไฮดรอลิกเป็นส่วนประกอบโลหะทรงกระบอกที่ใช้ในชุดท่อไฮดรอลิกคยูนผลิตปลอกที่ออกแบบมาเพื่อทำงานร่วมกับก้านท่อและท่อไฮดรอลิกที่เข้ากัน ในระหว่างการประกอบ เครื่องย้ำโดยเฉพาะจะบีบอัดปลอกในแนวรัศมี ทำให้เกิดการควบคุมการเสียรูปบริเวณท่อและก้าน ผลลัพธ์ที่ได้คือการเชื่อมต่อทางกลแบบถาวรซึ่งออกแบบมาเพื่อต้านทานการรั่วซึม การสั่นสะเทือน พัลส์แรงดัน และการดึงท่อออก
ต่างจากแคลมป์จับท่อทั่วไปที่ต้องอาศัยแรงจับยึดภายนอกเป็นหลัก ปลอกหุ้มที่มีการย้ำอย่างถูกต้องจะสร้างการเชื่อมต่อที่บูรณาการมากขึ้นระหว่างสายยาง ปลอก และข้อต่อ ทำให้การออกแบบนี้เหมาะสำหรับการใช้งานไฮดรอลิกที่ต้องการประสิทธิภาพที่มั่นคงภายใต้แรงดันสูง
โซลูชันของ XYOON ได้รับการออกแบบตามข้อกำหนดมิติ SAE และ DIN ที่ใช้กันทั่วไป และใช้ได้กับโครงสร้างท่อไฮดรอลิกหลายประเภท รวมถึงท่อประเภท 1SN, 2SN, 4SP และ 4SH
ปลอกไฮดรอลิกแบบจีบทำงานอย่างไร
หลักการทำงานขึ้นอยู่กับการบีบอัดแนวรัศมีแบบควบคุม ปลอกสวมอยู่ในตำแหน่งเหนือท่อและชุดประกอบที่เหมาะสมก่อนนำไปใส่ในเครื่องย้ำที่เหมาะสม จากนั้นเครื่องจักรจะใช้แรงย้ำหรือเส้นผ่านศูนย์กลางที่กำหนดไว้ล่วงหน้า
- การจับคู่ส่วนประกอบ:ปลอก ท่ออ่อน และก้านของท่ออ่อนถูกเลือกตามข้อกำหนดเฉพาะที่เข้ากันได้
- การเตรียมท่อ:ท่อถูกตัดและเตรียมตามข้อกำหนดในการประกอบ
- การประกอบ:ท่อถูกสอดเข้าไปในก้านท่อที่ตรงกัน และปลอกอยู่ในตำแหน่งที่ถูกต้อง
- การจีบ:เครื่องย้ำจะบีบอัดปลอกให้เท่ากันรอบๆ ชุดประกอบ
- การตรวจสอบ:การประกอบที่เสร็จสมบูรณ์จะได้รับการตรวจสอบความถูกต้องของขนาด ตำแหน่งที่ถูกต้อง และข้อบกพร่องที่มองเห็นได้
เส้นผ่านศูนย์กลางของหางปลามีความสำคัญอย่างยิ่ง การบีบอัดที่มากเกินไปอาจทำให้ส่วนเสริมเสริมของท่อหรือท่อด้านในเสียหายได้ ในขณะที่การบีบอัดที่ไม่เพียงพออาจลดความแข็งแรงในการยึดและเพิ่มความเสี่ยงต่อการรั่วไหลหรือการหลุดออก ด้วยเหตุนี้ ผู้ผลิตและช่างเทคนิคการประกอบท่อจึงควรปฏิบัติตามพารามิเตอร์การย้ำที่ระบุสำหรับท่ออ่อนและชุดข้อต่อที่เลือกไว้เสมอ
ข้อมูลจำเพาะมีความสำคัญอย่างไรเมื่อเลือกปลอกย้ำ
ชุดประกอบท่อไฮดรอลิกทำงานภายใต้แรงดัน อุณหภูมิ การกัดกร่อน และสภาวะทางกลที่แตกต่างกันอย่างกว้างขวาง การเลือกปลอกจึงควรเกี่ยวข้องมากกว่าแค่การจับคู่ขนาดภายนอกเท่านั้น
| พารามิเตอร์ | ข้อมูลจำเพาะของ คยูน | ทำไมมันถึงสำคัญ |
|---|---|---|
| วัสดุ | เหล็กกล้าคาร์บอน, สแตนเลส 304, สแตนเลส 316L | กำหนดความแข็งแรงทางกลและความต้านทานการกัดกร่อน |
| สายยาง บังคับ | 1SN, 2SN, 4SP, 4SH | รับประกันความเข้ากันได้กับโครงสร้างท่อต่างๆ |
| ความดันการทำงาน | แรงดันสูงสุด 600 บาร์ / 8700 PSI | รองรับการใช้งานไฮดรอลิกแรงดันสูง |
| ความอดทนมิติ | ควบคุมได้สูงสุด ±0.05 มม | ช่วยให้เกิดการเสียรูปของหางปลาที่สม่ำเสมอ |
| การรักษาพื้นผิว | ชุบสังกะสี, ฟอสเฟตดำ, ทู่สแตนเลส | ปรับปรุงความต้านทานการกัดกร่อนและความทนทานการบริการ |
| ความต้านทานสเปรย์เกลือ | 500+ ชั่วโมงสำหรับเวอร์ชันชุบสังกะสี | ให้การป้องกันเพิ่มเติมในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน |
| มาตรฐานที่ใช้บังคับ | SAE J516 / ดินแดง | รองรับความเข้ากันได้ของมิติกับระบบมาตรฐาน |
สำหรับการจัดซื้อทางวิศวกรรม ผู้ซื้อควรตรวจสอบโครงสร้างของท่อ รูปทรงที่เหมาะสม เส้นผ่านศูนย์กลางการย้ำ แรงดันใช้งาน อุณหภูมิในการทำงาน อุปกรณ์การติดตั้ง และการสัมผัสต่อสิ่งแวดล้อมก่อนที่จะสรุปข้อกำหนด
มีวัสดุใดบ้างสำหรับปลอกย้ำแบบไฮดรอลิก
การเลือกวัสดุส่งผลโดยตรงต่อประสิทธิภาพของปลอกในสภาพแวดล้อมที่แตกต่างกัน XYOON มีตัวเลือกวัสดุและการรักษาพื้นผิวหลายแบบเพื่อรองรับความต้องการของระบบไฮดรอลิกที่แตกต่างกัน
เหล็กกล้าคาร์บอน
เหล็กกล้าคาร์บอนเป็นส่วนผสมที่ลงตัวระหว่างความแข็งแรงทางกลและความคุ้มค่า ผิวเคลือบสังกะสีหรือฟอสเฟตสีดำสามารถใช้เพื่อปรับปรุงการปกป้องพื้นผิวได้ ตัวเลือกนี้เหมาะสำหรับการใช้งานไฮดรอลิกในงานก่อสร้าง อุตสาหกรรม และแบบเคลื่อนที่จำนวนมาก ซึ่งสภาพแวดล้อมการทำงานไม่กัดกร่อนมากเกินไป
สแตนเลส 304
สแตนเลส 304 ให้ความต้านทานการกัดกร่อนได้ดีกว่าเหล็กกล้าคาร์บอนทั่วไป และเหมาะสำหรับสภาพแวดล้อมที่สะอาดและการใช้งานที่มีฤทธิ์กัดกร่อนเล็กน้อย สามารถผ่านพื้นผิวได้เพื่อเพิ่มการป้องกันการกัดกร่อน
สแตนเลส 316L
สแตนเลส 316L ได้รับการออกแบบมาเพื่อสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนที่มีความต้องการมากขึ้น องค์ประกอบที่ประกอบด้วยโมลิบดีนัมช่วยเพิ่มความต้านทานต่อการกัดกร่อนที่เกี่ยวข้องกับคลอไรด์ ทำให้มีประโยชน์อย่างยิ่งสำหรับการใช้งานทางทะเล นอกชายฝั่ง สารเคมี และการใช้งานที่รุนแรงอื่นๆ
การเลือกระหว่างวัสดุเหล่านี้ควรขึ้นอยู่กับสภาพแวดล้อมการทำงานจริงมากกว่าการเลือกใช้วัสดุเพียงอย่างเดียว
ข้อดีหลักคืออะไร?
ปลอกไฮดรอลิกที่ได้รับการออกแบบมาอย่างดีมีส่วนทำให้ความน่าเชื่อถือโดยรวมของชุดท่อมากกว่าที่จะทำหน้าที่เป็นส่วนประกอบโลหะที่แยกออกจากกัน
- ความแม่นยำของมิติที่ควบคุม:การควบคุมขนาดที่แน่นหนาช่วยรักษาความผิดปกติของการย้ำและคุณภาพการประกอบที่สม่ำเสมอ
- ความสามารถในการรับแรงดันสูง:การกำหนดค่าที่เข้ากันได้สามารถรองรับแรงดันในการทำงานได้สูงถึง 600 บาร์หรือ 8700 PSI
- ความต้านทานการสั่นสะเทือน:การเชื่อมต่อแบบจีบถาวรได้รับการออกแบบให้คงความเสถียรภายใต้การสั่นสะเทือนทางกลและแรงกระตุ้นแรงดัน
- ป้องกันการกัดกร่อน:การชุบสังกะสี ฟอสเฟตสีดำ สแตนเลส 304 และสแตนเลส 316L มีตัวเลือกสำหรับสภาพแวดล้อมที่แตกต่างกัน
- โครงสร้างที่เป็นมิตรกับท่อ:การลบมุมภายในที่เรียบช่วยลดความเสียหายที่ไม่จำเป็นต่อชั้นนอกของท่อระหว่างการประกอบ
- ความสามารถในการเปลี่ยนได้:การปฏิบัติตามข้อกำหนด SAE J516 และ DIN รองรับความเข้ากันได้กับระบบข้อต่อไฮดรอลิกที่ใช้กันอย่างแพร่หลาย
คุณลักษณะเหล่านี้มีความสำคัญอย่างยิ่งเมื่อมีการติดตั้งชุดประกอบท่อไฮดรอลิกในอุปกรณ์ที่มีการเคลื่อนไหวบ่อยครั้ง ความผันผวนของแรงดัน หรือสภาวะการบำรุงรักษาที่ยากลำบาก
ปลอกไฮดรอลิกแบบจีบใช้ที่ไหน?
ส่วนประกอบท่อไฮดรอลิกพบได้ในเครื่องจักรเคลื่อนที่ อุปกรณ์อุตสาหกรรม ระบบการขนส่ง และการใช้งานด้านวิศวกรรมงานหนัก ปลอกที่เลือกอย่างเหมาะสมสามารถรองรับการส่งผ่านของเหลวที่เชื่อถือได้ผ่านสภาพแวดล้อมเหล่านี้
| อุตสาหกรรม | การใช้งานทั่วไป | ข้อกำหนดที่สำคัญ |
|---|---|---|
| เครื่องจักรก่อสร้าง | รถขุด รถตัก รถเครน รถปราบดิน | ทนต่อแรงกดและการสั่นสะเทือน |
| การทำเหมืองแร่ | อุปกรณ์รองรับไฮดรอลิกและอุปกรณ์ใต้ดิน | ความทนทานในสภาพแวดล้อมที่มีความต้องการสูง |
| เกษตรกรรม | รถแทรกเตอร์ รถเกี่ยวข้าว ระบบชลประทาน | การเชื่อมต่อไฮดรอลิกเคลื่อนที่ที่เชื่อถือได้ |
| ไฮดรอลิกอุตสาหกรรม | เครื่องฉีดขึ้นรูปและหน่วยกำลังไฮดรอลิก | การดำเนินงานที่มั่นคงในระยะยาว |
| ทะเลและนอกชายฝั่ง | จัดส่งระบบไฮดรอลิกและเครื่องจักรดาดฟ้า | ความต้านทานการกัดกร่อนและความน่าเชื่อถือ |
สำหรับอุปกรณ์ที่ทำงานในสภาพแวดล้อมชายฝั่ง นอกชายฝั่ง หรือสภาพแวดล้อมที่รุนแรงทางเคมี ตัวเลือกสเตนเลสสตีลสามารถให้การป้องกันการกัดกร่อนเพิ่มเติมได้ เมื่อเปรียบเทียบกับโครงแบบเหล็กกล้าคาร์บอนทั่วไป
ควรติดตั้งปลอกไฮดรอลิกแบบจีบอย่างไร
ความแม่นยำในการติดตั้งมีความสำคัญพอๆ กับคุณภาพของส่วนประกอบ แม้แต่ปลอกที่ผลิตอย่างแม่นยำก็สามารถทำงานได้ไม่ดีเมื่อใช้ท่อ ข้อต่อ หรือพารามิเตอร์การย้ำที่ไม่ถูกต้อง
- ตรวจสอบประเภทและขนาดของท่ออ่อนก่อนประกอบ
- จับคู่ปลอกเข้ากับก้านท่อและข้อต่อที่เกี่ยวข้อง
- ตรวจสอบปลอกและท่อเพื่อดูการปนเปื้อน รอยขรุขระ หรือความเสียหายที่มองเห็นได้
- วางตำแหน่งปลอกและก้านท่อตามคำแนะนำในการประกอบ
- ใช้เครื่องย้ำที่เหมาะสมและเส้นผ่านศูนย์กลางการย้ำที่แนะนำ
- ตรวจสอบการย้ำที่เสร็จแล้วด้วยสายตาและมิติ
- ทำการทดสอบแรงดันหรือการรั่วไหลที่เหมาะสมเมื่อจำเป็นตามการใช้งาน
สำหรับการผลิตแบบ OEM และการประกอบท่อในปริมาณมาก การรักษาพารามิเตอร์การย้ำที่เป็นมาตรฐานเป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากจะช่วยลดความแปรปรวนระหว่างแบทช์และผู้ปฏิบัติงาน
คุณภาพการผลิตส่งผลต่อประสิทธิภาพอย่างไร
ปลอกไฮดรอลิกทำงานเป็นส่วนหนึ่งของชุดประกอบที่รองรับแรงดัน ดังนั้นความสม่ำเสมอในการผลิตจึงเป็นสิ่งสำคัญ XYOON ใช้กระบวนการควบคุมคุณภาพที่ครอบคลุมการตรวจสอบวัตถุดิบ การตัดเฉือน CNC ที่มีความแม่นยำ การตรวจสอบขนาด การตรวจสอบการลบมุม และการตรวจสอบการรักษาพื้นผิว
ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายในที่ระบุจะถูกควบคุมไว้ที่ ±0.05 มม. ในขณะที่การตรวจสอบการปรับสภาพพื้นผิวเป็นชุดจะช่วยรักษาการป้องกันการกัดกร่อนที่สม่ำเสมอ XYOON ยังระบุด้วยว่าผลิตภัณฑ์สามารถตรวจสอบย้อนกลับได้ผ่านหมายเลขแบทช์ที่ไม่ซ้ำกัน ซึ่งสนับสนุนการจัดการคุณภาพและการตรวจสอบย้อนกลับการผลิต
สำหรับผู้ซื้อที่จัดหาส่วนประกอบไฮดรอลิกจากผู้ผลิตหรือซัพพลายเออร์ในจีน เอกสารที่เป็นประโยชน์อาจรวมถึงข้อมูลวัสดุ บันทึกการตรวจสอบ ข้อมูลมิติ มาตรฐานที่เกี่ยวข้อง และการตรวจสอบย้อนกลับเป็นชุด รายละเอียดเหล่านี้สามารถทำให้การตรวจสอบขาเข้าและการจัดการซัพพลายเออร์ในระยะยาวง่ายขึ้น
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับส่วนประกอบที่เกี่ยวข้อง ผู้ซื้อก็สามารถสำรวจได้เช่นกันอุปกรณ์ท่อไฮโดรลิกและยิ่งกว้างขึ้นปลอกไฮดรอลิกกลุ่มผลิตภัณฑ์
คำถามที่พบบ่อย
1. การย้ำปลอกไฮดรอลิกสามารถใช้งานร่วมกับก้านท่อยี่ห้อต่างๆ ได้หรือไม่
ความเข้ากันได้ขึ้นอยู่กับข้อกำหนดด้านมิติและมาตรฐานท่อและข้อต่อที่เกี่ยวข้อง XYOON ออกแบบปลอกตามข้อกำหนด SAE J516 และ DIN และระบุว่าผลิตภัณฑ์ที่เข้ากันได้สามารถใช้แทนกันได้กับระบบก้านท่อทั่วไป
2. XYOON สามารถให้พารามิเตอร์การย้ำได้หรือไม่
ใช่. XYOON จัดเตรียมพารามิเตอร์เส้นผ่านศูนย์กลางการย้ำมาตรฐานสำหรับขนาดต่างๆ และสามารถให้คำแนะนำตามยี่ห้อท่อยางเฉพาะและการกำหนดค่าการประกอบ
3. แรงกดดันในการทำงานสูงสุดคือเท่าไร?
การกำหนดค่า XYOON ที่เลือกได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 600 บาร์ เทียบเท่ากับประมาณ 8700 PSI ควรยืนยันแรงดันที่อนุญาตจริงกับข้อกำหนดการประกอบท่อที่สมบูรณ์เสมอ
4. มีตัวเลือกสแตนเลสให้เลือกหรือไม่?
ใช่. XYOON มีตัวเลือกสเตนเลสสตีล 304 และ 316L 316L เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความต้านทานต่อคลอไรด์และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนเพิ่มขึ้น
5. มีปริมาณการสั่งซื้อขั้นต่ำหรือไม่?
ตามข้อมูลผลิตภัณฑ์ของ XYOON ขนาดปกติไม่มีขั้นต่ำที่เข้มงวดและสามารถยอมรับคำสั่งซื้อตัวอย่างได้ ขนาดสั่งทำเริ่มต้นที่ 500 ชิ้น
6. ท่อชนิดใดที่สามารถใช้กับปลอกเหล่านี้ได้?
ประเภทท่ออ่อนที่ใช้ร่วมกันได้ที่ระบุไว้ ได้แก่ ท่อถัก 1SN, 2SN และท่อเกลียว 4SP และ 4SH ข้อกำหนดเฉพาะของปลอกต้องตรงกับท่อและก้านท่อที่เลือก
คุณจะได้ปลอกไฮดรอลิกที่เหมาะสมได้อย่างไร?
การเลือกปลอกไฮดรอลิกที่ถูกต้องต้องคำนึงถึงโครงสร้างของท่อ ขนาดข้อต่อ ข้อกำหนดด้านแรงดัน วัสดุ การสัมผัสการกัดกร่อน และพารามิเตอร์การย้ำ XYOON รองรับข้อกำหนดข้อต่อท่อไฮดรอลิกแบบมาตรฐานและแบบกำหนดเอง พร้อมคำแนะนำทางเทคนิคสำหรับพารามิเตอร์การย้ำ การแก้ไขปัญหา และอุปกรณ์เสริมการประกอบท่อที่เกี่ยวข้อง
หากคุณกำลังจัดหาส่วนประกอบท่อไฮดรอลิกสำหรับเครื่องจักรก่อสร้าง อุปกรณ์ทำเหมือง เครื่องจักรกลการเกษตร ระบบไฮดรอลิกทางอุตสาหกรรม หรือการใช้งานทางทะเล โปรดดูข้อมูลจำเพาะของปลอกไฮดรอลิก XYOON หรือติดต่อทีมวิศวกรเพื่อขอคำแนะนำที่ตรงกัน สำหรับการจัดซื้อจำนวนมาก ข้อกำหนดของ OEM ขนาดที่กำหนดเอง หรือโซลูชันการติดตั้งระบบไฮดรอลิกแบบสมบูรณ์ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับการสมัครของคุณและรับใบเสนอราคาที่เหมาะสมและการสนับสนุนทางเทคนิค
