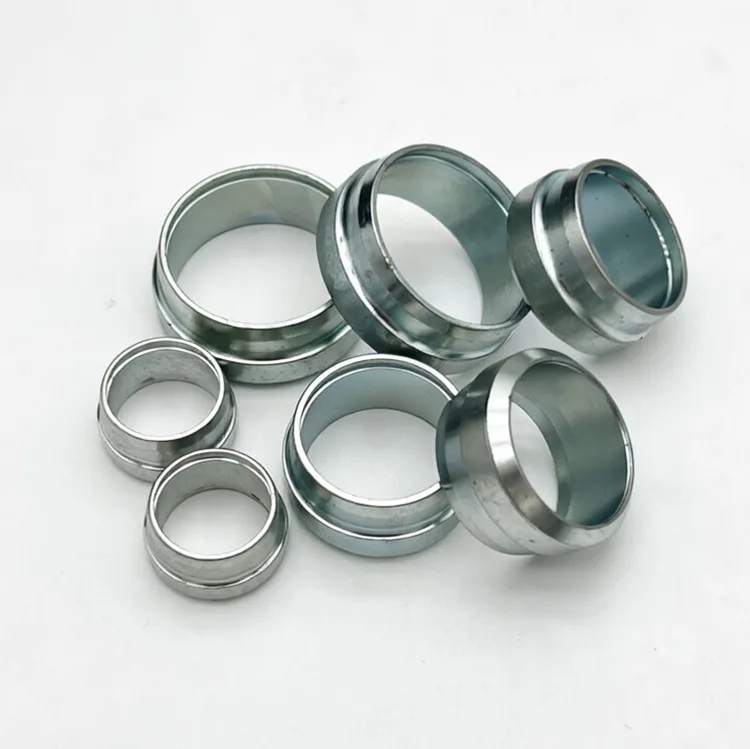

สรุปบทความ:
อาจจำเป็นต้องใช้ปลอกรองรับภายในเมื่อท่อบางหรือท่ออ่อนไม่สามารถให้ความแข็งเพียงพอที่โซนการประกอบแหวนตัด คำตอบที่ถูกต้องมาจากเมทริกซ์ของผู้ผลิตข้อต่อสำหรับ OD ของท่อ ผนัง วัสดุ และสภาพการบริการที่แน่นอน
ท่อไฮดรอลิกผนังบางจำเป็นต้องมีปลอกรองรับภายในเมื่อตารางการเลือกที่ได้รับการอนุมัติสำหรับระบบข้อต่อที่แน่นอนระบุว่าเส้นผ่านศูนย์กลางภายนอกของท่อ ความหนาของผนัง และการรวมกันของวัสดุว่าจำเป็นต้องใช้ บางระบบยังต้องใช้ปลอกหุ้มภายใต้การสั่นสะเทือนที่รุนแรงหรือการทำงานหนักอื่นๆ แม้ว่าจะไม่จำเป็นสำหรับสภาวะปกติก็ตาม
ไม่มีกฎสากลที่ปลอดภัย เช่น “ท่อขนาด 1 มม. ทั้งหมดต้องมีปลอก” ผนังขนาด 1 มม. อาจปรากฏขึ้นพร้อมกับเส้นผ่านศูนย์กลางภายนอก วัสดุ และดีไซน์วงแหวนตัดหลายแบบ แต่ละชุดมีความแข็งในแนวรัศมีที่แตกต่างกันและวิธีการประกอบที่ได้รับอนุมัติแตกต่างกัน
ปลอกรองรับภายในทำหน้าที่อะไร
ในระหว่างการประกอบแหวนตัด การเคลื่อนที่ตามแนวแกนของน็อตจะดันแหวนเข้าไปในกรวยข้อต่อ จากนั้นแหวนก็จะบรรจุและกัดเข้าที่ด้านนอกของท่อ หากผนังท่อมีความต้านทานไม่เพียงพอ ปลายท่ออาจหดตัวแทนที่จะรองรับการเคลื่อนที่ของวงแหวนที่ต้องการ
ปลอกรองรับภายในเสริมกำลังท่อจากด้านในบริเวณบริเวณประกอบ หน้าที่ของมันคือต้านทานการยุบตัวของท่อและเพิ่มความแข็งแกร่งเฉพาะที่ซึ่งวงแหวนตัดจะรับน้ำหนักที่ผนัง สำหรับงานเลือก XYOON ปลอกจะอยู่ในเมทริกซ์ความเข้ากันได้เดียวกันกับท่อ แหวนตัด ตัวข้อต่อ เครื่องมือประกอบ และการตั้งค่าเครื่องจักร
ปลอกไม่เปลี่ยนท่อที่ไม่เหมาะสมให้เป็นท่อแรงดันที่ได้รับอนุมัติ ไม่สามารถแก้ไขวัสดุท่อที่ไม่ถูกต้อง รูปไข่มากเกินไป พื้นผิวที่เสียหาย ความคลาดเคลื่อนของขนาดที่ไม่ดี หรือข้อต่อที่ไม่ได้รับการจัดอันดับสำหรับการใช้งาน
อย่าสับสนสี่ส่วนที่เรียกว่าปลอก
คำว่า "sleeve" ใช้กับส่วนประกอบที่ไม่เกี่ยวข้องหลายอย่าง RFQ ที่ระบุว่ามีเพียง "ปลอกไฮดรอลิก" เท่านั้นที่อ่านผิดได้ง่าย
| ส่วนหนึ่ง | มันนั่งอยู่ตรงไหน | งานหลัก | คำอธิบายการซื้อทั่วไป |
|---|---|---|---|
| ส่วนรองรับภายในหรือปลอกเสริมแรง | ภายในปลายท่อแข็ง | เสริมกำลังท่อบางหรือท่ออ่อนระหว่างการประกอบข้อต่อ | ปลอกรองรับสำหรับท่อ OD x ผนัง วัสดุ และตระกูลข้อต่อ |
| ใส่ท่อ | ภายในท่อพลาสติกหรือโพลีเมอร์ | รองรับวัสดุท่อที่ปกติต้องใช้เม็ดมีด | เม็ดมีดสำหรับท่อพลาสติกและระบบขั้วต่อที่ระบุ |
| ปลอกแรงดันเครื่อง | รอบชิ้นงานในอุปกรณ์ประกอบบางส่วน | ถ่ายเทหรือรองรับแรงจับยึดของเครื่องจักร | อุปกรณ์เสริมเครื่องจักรระบุตามรุ่นเครื่องจักรและชุดเครื่องมือ |
| ปลอกโลหะหรือปลอกหุ้มท่อ | ภายนอกท่ออ่อนและก้าน | สร้างการเชื่อมต่อปลายท่อแบบจีบ | ปลอกโลหะเข้ากันกับข้อกำหนดของท่อ ก้าน และหางปลา |
หัวข้อของคู่มือนี้เป็นส่วนแรก: เหล็กเสริมภายในขนาดเล็กที่ติดตั้งในท่อแข็งก่อนตัดชุดแหวน
อินพุตสี่ช่องที่ตัดสินใจว่าจำเป็นต้องใช้ปลอกหรือไม่
1. ผู้ผลิตข้อต่อและตระกูลการเชื่อมต่อ
เริ่มต้นด้วยคำแนะนำการประกอบแบบควบคุมสำหรับการติดตั้งฟิตติ้งที่กำลังติดตั้ง อย่าย้ายคำตอบแบบแขนค้ำจากแบรนด์หนึ่งไปอีกแบรนด์หนึ่งเพียงเพราะว่าผลิตภัณฑ์ทั้งสองใช้กรวย 24 องศาหรืออ้างอิง DIN 2353 และ ISO 8434-1
ผู้ผลิตใช้รูปทรงแหวนตัด ข้อกำหนดของท่อ และโต๊ะปลอกที่แตกต่างกัน หมายเลขชิ้นส่วน คำอธิบายตาราง และรายละเอียดการติดตั้งเป็นข้อมูลเฉพาะของระบบ แม้ว่าผลิตภัณฑ์สองรายการจะใช้การเชื่อมต่อ 24 องศาที่ระบุเหมือนกันก็ตาม
2. เส้นผ่านศูนย์กลางภายนอกของท่อและความหนาของผนังที่วัดได้
“กำแพงบาง” คือความสัมพันธ์ ไม่ใช่มิติเดี่ยวๆ บันทึกเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังท่อที่ระบุ จากนั้นตรวจสอบวัสดุจริงกับแบบและข้อกำหนดเฉพาะของท่อที่เกี่ยวข้อง ปลอกต้องพอดีกับรูท่อโดยยังคงเข้ากันได้กับโซนการประกอบข้อต่อ
ตารางการเลือก XYOON ที่มีประโยชน์ควรจับคู่ OD ของท่อกับความหนาของผนัง และแยกหน้าที่ปกติออกจากการสั่นสะเทือนหนักหรือการทำงานที่รุนแรงอื่นๆ ซึ่งสามารถป้องกันได้ดีกว่าการเผยแพร่การตัดความหนาของผนังเพียงจุดเดียว
3. วัสดุและสภาพของท่อ
เหล็กคาร์บอน สแตนเลส ทองแดง ทองเหลือง อลูมิเนียม และพลาสติก ไม่ใช้กฎเกณฑ์เดียวกัน XYOON ควรระบุเกรดท่อและวัสดุปลอกหุ้มที่แน่นอนในเมทริกซ์ที่ยกมา แทนที่จะถือว่า "ท่อโลหะ" เป็นหมวดหมู่เดียว
คำอธิบายผลิตภัณฑ์แบบกว้างๆ นั้นยังไม่เป็นที่ยอมรับในการใช้วัสดุผสมทุกรายการ วัสดุปลอก วัสดุท่อ ของไหล และสภาพแวดล้อมภายนอกต้องเข้ากันได้ ความเสียหายที่พื้นผิว การกัดกร่อน การเจาะที่ไม่กลม หรือสภาพการเชื่อมภายในสามารถป้องกันการติดตั้งที่ถูกต้องได้เช่นกัน
4. ความเข้มงวดในการให้บริการ
ระดับแรงดันเพียงอย่างเดียวไม่สามารถอธิบายหน้าที่ทั้งหมดได้ ตารางของผู้ผลิตหรือการตรวจสอบทางวิศวกรรมอาจพิจารณาถึงการสั่นสะเทือน การหมุนเวียนของแรงดัน ภาระการโก่งตัว อุณหภูมิ และการรองรับท่อใกล้กับจุดเชื่อมต่อ
อย่าเพิ่มปลอกเพื่อเป็นวิธีการรักษาแบบไม่เป็นทางการสำหรับการสั่นสะเทือนที่ไม่สามารถควบคุมได้ เค้าโครงเส้น แคลมป์ ส่วนรองรับท่อ และการเลือกข้อต่อยังคงต้องมีการตรวจสอบ
กระบวนการคัดเลือกที่เชื่อถือได้
ใช้ลำดับนี้ก่อนปล่อยท่อและชุดประกอบข้อต่อเพื่อการผลิต
- ระบุแบรนด์ข้อต่อฟิตติ้ง ตระกูลแหวนตัดที่แน่นอน และ L, S หรือซีรีส์อื่นๆ
- Record tube OD, ความหนาของผนัง, เกรดวัสดุ, สภาพและความทนทานต่อมิติ
- เปิดคู่มือการประกอบปัจจุบันหรือตารางการเลือกปลอกสำหรับตระกูลผลิตภัณฑ์นั้น
- อ่านตำนานตาราง สัญลักษณ์ตามเงื่อนไขอาจใช้กับการสั่นสะเทือนหรือกรณีบริการที่รุนแรงอื่นๆ เท่านั้น
- เลือกหมายเลขชิ้นส่วนของปลอกสำหรับรูท่อที่แน่นอนและการผสมวัสดุที่ได้รับอนุมัติ
- ยืนยันวิธีการติดตั้งปลอกหุ้ม สารหล่อลื่น ตำแหน่งที่นั่ง และข้อกำหนดในการเตรียมท่อ
- ตรวจสอบว่าเครื่องประกอบ เครื่องมือ และการตั้งค่าได้รับการอนุมัติสำหรับการรวมเข้าด้วยกันอย่างสมบูรณ์
- สร้างและตรวจสอบชิ้นแรกก่อนที่จะเริ่มแบทช์
หากตารางไม่แสดงรายการชุดค่าผสม ให้ถือว่าชุดดังกล่าวไม่ได้รับการอนุมัติ ขอเอกสารคำแนะนำจากซัพพลายเออร์อุปกรณ์ประกอบหรือการตรวจสอบการทำงาน แทนที่จะเลือกขนาดปลอกที่ใกล้ที่สุด
เหตุใดซีรีส์ L จึงไม่ตอบคำถามโดยอัตโนมัติ
L และ S เป็นซีรีส์ฟิตติ้งที่สมบูรณ์ ไม่ใช่ชวเลขสำหรับ "ท่อบาง" และ "ท่อหนา" การเลือกซีรีส์จะส่งผลต่อตัวข้อต่อ น็อต แหวนตัด ช่วงท่อ และเครื่องมือ การเลือกปลอกรองรับเป็นการตรวจสอบแยกต่างหากภายในระบบที่ได้รับอนุมัติ
ความแตกต่างนี้มีความสำคัญเมื่อผู้ซื้อเห็นผลิตภัณฑ์ซีรีส์ L ที่ได้รับการอธิบายว่าให้บริการที่เบากว่า และถือว่าท่อที่มีผนังบางทุกท่อสามารถยอมรับได้โดยไม่ต้องเสริมแรง ลำดับที่ถูกต้องคือการเลือกชุดข้อต่อฟิตติ้งสำหรับการใช้งาน จากนั้นตรวจสอบตารางปลอกรองรับเพื่อดูชุดท่อที่แน่นอน ที่เกี่ยวข้องคู่มือซีรีย์ L กับ Sอธิบายว่าทำไมป้ายกำกับซีรีส์จึงไม่สามารถแทนที่การตรวจสอบระดับชิ้นส่วนได้
วิธีการกำหนดคุณสมบัติข้อแรกของ XYOON
XYOON จัดหาผลิตภัณฑ์ในขั้นตอนการทำงานเดียวกัน: แหวนตัด อุปกรณ์ท่อแข็ง ผลิตภัณฑ์ปลอก และอุปกรณ์ก่อนการประกอบแหวนตัด ตัวสร้างความแตกต่างที่มีประโยชน์ไม่ใช่การกล่าวอ้างอย่างกว้างๆ ว่าแต่ละหมวดหมู่เข้ากันได้ เป็นเมทริกซ์ควบคุมที่แสดงว่าชิ้นส่วนที่เลือกทำงานร่วมกันอย่างไร
| ฟิลด์เมทริกซ์ | สิ่งที่ XYOON ควรยืนยัน | เหตุใดผู้ซื้อจึงต้องการมัน |
|---|---|---|
| หลอด | OD ผนัง เกรดวัสดุ ข้อมูลจำเพาะของท่อ และความทนทานต่อมิติ | กำหนดการเจาะ ความแข็งในแนวรัศมี และพื้นผิวที่ยอมรับได้จากการเชื่อมต่อ |
| ฟิตติ้ง | ตัวเครื่อง น็อต ตระกูลแหวนตัด ขนาด และซีรีส์ L หรือ S | ป้องกันชุดผสมและชุดประกอบระบบผสม |
| ปลอกแขนด้านใน | หมายเลขชิ้นส่วน วัสดุ ตำแหน่งการแทรก และเงื่อนไขการบริการ | แสดงให้เห็นว่าจำเป็นต้องมีการเสริมแรงหรือไม่และส่วนใดที่เหมาะกับการเจาะ |
| อุปกรณ์ประกอบ | รุ่นเครื่องจักร สตัด แผ่นรองรับ และการตั้งค่าที่ได้รับอนุมัติ | เชื่อมต่อการเลือกส่วนประกอบกับการตั้งค่าการผลิตที่ทำซ้ำได้ |
| การตรวจสอบ | คุณสมบัติชิ้นแรก ตัวอย่างอ้างอิง และกฎการปฏิเสธ | ทำให้ทีมการผลิตและทีมคุณภาพมีการตัดสินใจยอมรับแบบเดียวกัน |
แผนภูมิที่คัดลอกโดยไม่มีกลุ่มผลิตภัณฑ์ ขอบเขตวัสดุ การแก้ไข และคำอธิบายแผนภูมิมีความเสี่ยง เมทริกซ์ XYOON ที่มีการควบคุมควรทำให้ฟิลด์เหล่านั้นมองเห็นได้และระบุผู้ที่อนุมัติ
การเตรียมหลอดยังคงควบคุมผลลัพธ์
ปลอกที่เลือกอย่างถูกต้องอาจถูกทำลายลงได้ด้วยปลายท่อที่ไม่ดี ตัดท่อด้วยวิธีการที่ได้รับอนุมัติ ขจัดครีบภายในและภายนอก ทำความสะอาดเศษออก และตรวจสอบรังไข่หรือการเสียรูปก่อนใส่ปลอก
ครีบภายในสมควรได้รับความสนใจเป็นพิเศษเนื่องจากปลอกสวมพอดีกับรู การบังคับปลอกผ่านเสี้ยนอาจทำให้ท่อเสียหาย บิดปลอก หรือปล่อยให้สั้นจากตำแหน่งที่ระบุ การเจียรหรือขยายรูเพื่อให้ปลอกสวมไม่ถูกต้องไม่สามารถทดแทนชิ้นส่วนที่ถูกต้องได้
ที่คู่มือการตัดและลบคมท่อไฮดรอลิกครอบคลุมการตรวจสอบการเตรียมต้นน้ำ หลังจากติดตั้งปลอกแล้ว ให้ปฏิบัติตามคำแนะนำก่อนการประกอบและการประกอบขั้นสุดท้ายตามปกติของผู้ผลิตข้อต่อ ปลอกรองรับจะไม่เปลี่ยนการประกอบล่วงหน้าที่ไม่สมบูรณ์เป็นการเชื่อมต่อที่เสร็จสิ้นแล้ว
การตรวจสอบการติดตั้งก่อนการประกอบ
ลำดับการติดตั้งที่แน่นอนเป็นของผู้ผลิตปลอก ก่อนประกอบแหวนตัด ให้ยืนยันสิ่งต่อไปนี้เป็นอย่างน้อย:
- หมายเลขชิ้นส่วนของปลอกหุ้มตรงกับท่อ OD ผนัง และวัสดุ
- รูและปลอกท่อสะอาดและไม่เสียหาย
- ใช้น้ำมันหล่อลื่นหรือชุดประกอบที่ได้รับอนุมัติตามที่ระบุไว้
- ปลอกหุ้มอยู่ในตำแหน่งที่แสดงในแผนภาพของผู้ผลิต
- ส่วนยึดหรือทำเป็นสันจะยึดเข้าเต็มที่เมื่อการออกแบบใช้อย่างใดอย่างหนึ่ง
- ปลายท่อยังคงกลมและปราศจากรอยแยก แฟลร์ และครีบที่ยกขึ้น
- ปลอกไม่ได้ป้องกันท่อไม่ให้เข้าถึงเครื่องมือประกอบหรือตัวหยุดข้อต่อ
วิธีการใส่ วัสดุในการเตรียม และเครื่องมือทำที่นั่งสามารถเปลี่ยนได้ตามวัสดุของปลอกและการออกแบบการยึด คำแนะนำการทำงานของ XYOON ควรระบุรายละเอียดเหล่านี้โดยตรง “แตะเข้า” ไม่ใช่คำสั่งประกอบแบบทำซ้ำได้
การตรวจสอบชิ้นแรกและการควบคุมแบทช์
ตรวจสอบท่อที่เสร็จสมบูรณ์เส้นแรกก่อนที่จะปล่อยการตั้งค่า เกณฑ์การยอมรับต้องมาจากระบบข้อต่อ แต่บันทึกควรเชื่อมโยงการเลือกปลอกเข้ากับผลการประกอบขั้นสุดท้าย
| ช่องบันทึก | จับอะไร. |
|---|---|
| หลอด | OD, ผนัง, เกรดวัสดุ, ความร้อนหรือเป็นชุด หากจำเป็นต้องตรวจสอบย้อนกลับ |
| ระบบฟิตติ้ง | ผู้ผลิต ตัว น็อต แหวนตัด ซีรีส์และขนาด |
| ปลอกรองรับ | การแก้ไขหมายเลขชิ้นส่วน วัสดุ ล็อต และตารางการเลือก |
| กระบวนการ | เครื่องจักรหรือเครื่องมือช่าง สลักประกอบ การตั้งค่า และผู้ปฏิบัติงาน |
| การตรวจสอบก่อนการประกอบ | ที่นั่งท่อ ปลอกวัสดุ หรือคุณลักษณะการยอมรับเฉพาะระบบอื่นๆ |
| การจัดการ | ยอมรับ ระงับเพื่อตรวจทาน หรือปฏิเสธ พร้อมรูปถ่าย/ตัวอย่างอ้างอิง |
หากท่อยุบ ปลอกขยับ แหวนกัดไม่สม่ำเสมอ หรือผลลัพธ์ของเครื่องแตกต่างไปจากตัวอย่างที่ได้รับอนุมัติ ให้หยุดแบทช์ ตรวจสอบขนาดท่อ ลักษณะปลอก ความลึกในการติดตั้ง สภาพเครื่องมือ และการตั้งค่าเครื่องจักรเป็นชุด ที่คู่มือข้อบกพร่องในการประกอบและคู่มือการสึกหรอของเครื่องมือประกอบระบุขั้นตอนการวินิจฉัยถัดไป
สิ่งที่ต้องส่ง XYOON เพื่อตรวจสอบความเข้ากันได้
หน้าสาธารณะของ XYOON ครอบคลุมถึงแหวนตัด อุปกรณ์ท่อแข็ง ผลิตภัณฑ์ปลอกและอุปกรณ์ก่อนการประกอบ แต่ขณะนี้ไม่ได้เผยแพร่เมทริกซ์รองรับภายในที่มีการควบคุมซึ่งสามารถอนุมัติการรวมกันของท่อโดยเฉพาะได้ ขอคำยืนยันเป็นลายลักษณ์อักษรก่อนสั่งซื้อหรือดำเนินการเป็นชุด
ส่ง:
- ผู้ผลิตข้อต่อ ชื่อระบบ ประเภทแหวนตัด และซีรีส์ L หรือ S
- ท่อ OD ความหนาของผนัง เกรดวัสดุ และข้อกำหนดของท่อ
- แรงดันใช้งานและแรงดันการออกแบบจากข้อกำหนดของระบบ
- ของไหล ช่วงอุณหภูมิ และสภาพแวดล้อมภายนอก
- สภาวะการสั่นสะเทือน วงจรแรงดัน และท่อรองรับ
- รุ่นเครื่องจักร การระบุเครื่องมือ และการตั้งค่าปัจจุบัน
- ปริมาณเป้าหมายและตัวอย่างท่อ ตัวอย่างข้อต่อและปลอก
- วิธีการตรวจสอบและบันทึกการยอมรับที่กำหนดโดยแผนคุณภาพของคุณ
ใช้แบบฟอร์มสอบถาม XYOONเพื่อส่งเมทริกซ์ ผลลัพธ์ที่ร้องขอควรเป็นคำแนะนำปลอกเฉพาะชิ้นส่วน รายการเครื่องมือที่เข้ากันได้ และวิธีการยอมรับชิ้นแรก ไม่ใช่ข้อความทั่วไปที่เครื่องจักรจัดการกับท่อที่มีผนังบาง
คำถามที่ผู้ซื้อมักถาม
สามารถประกอบท่อผนังบางโดยไม่มีปลอกรองรับได้หรือไม่
เฉพาะในกรณีที่คำแนะนำในปัจจุบันสำหรับกลุ่มผลิตภัณฑ์ฟิตติ้งที่แน่นอนอนุมัติว่าท่อ OD ผนัง และวัสดุผสมกันโดยไม่ต้องใช้สิ่งใดสิ่งหนึ่ง ชุดทดลองที่ดูประสบความสำเร็จไม่ได้แทนที่ตารางการเลือก
ปลอกรองรับจะเพิ่มระดับแรงกดหรือไม่
อย่าใช้มันเพื่ออ้างว่ามีระดับแรงดันที่สูงกว่า แรงดันที่อนุญาตนั้นเป็นของท่อและชุดประกอบข้อต่อที่ผ่านการรับรองแล้ว ปลอกรองรับช่วยเสริมกำลังโซนการประกอบสำหรับการรวมที่ครอบคลุมตามคำแนะนำของผู้ผลิต
ขนาดปลอกเดียวสามารถใส่ท่อหลายขนาดได้หรือไม่
แค็ตตาล็อกของผู้ผลิตบางรายแสดงการกำหนดปลอกหนึ่งรายการซึ่งใช้ร่วมกันระหว่าง OD และผนังมากกว่าหนึ่งรายการซึ่งมีรูที่เหมาะสมร่วมกัน แต่ต้องอ่านจากตารางของซัพพลายเออร์รายนั้น อย่าเลือกตามรูปลักษณ์หรือรูเจาะที่ระบุเพียงอย่างเดียว
ปลอกรองรับสามารถนำกลับมาใช้ซ้ำได้หรือไม่?
สมมติว่าเป็นส่วนหนึ่งของปลายท่อที่ประกอบ เว้นแต่ผู้ผลิตจะระบุขั้นตอนการถอด ตรวจสอบ และนำกลับมาใช้ใหม่อย่างชัดเจน การดึงปลอกที่ยึดไว้ออกอาจทำให้รูหรือปลอกเสียหายได้ และอาจทำให้สภาพการประกอบที่ได้รับอนุมัติเป็นโมฆะ
ปลอกรองรับเหมือนกับแหวนตัดหรือไม่?
ไม่ วงแหวนตัดตั้งอยู่ด้านนอกท่อและโต้ตอบกับกรวย 24 องศา ปลอกรองรับอยู่ภายในท่อและเสริมกำลังผนังใกล้กับวงแหวนกัด
