สรุปบทความ:การเชื่อมต่อท่อไฮดรอลิกที่เชื่อถือได้ขึ้นอยู่กับมากกว่าตัวข้อต่อเพียงอย่างเดียว คัดเลือกมาอย่างดีปลอกไฮดรอลิกคาร์บอนสามารถเสริมการเชื่อมต่อท่อ ปรับปรุงการกระจายโหลด รองรับการปิดผนึกระหว่างโลหะกับโลหะ และลดความเสี่ยงของการรั่วไหลที่เกิดจากการสั่นสะเทือนหรือความเครียดในการประกอบ คู่มือนี้จะอธิบายหลักการทำงาน ข้อมูลจำเพาะ ข้อดี การใช้งาน ข้อควรพิจารณาในการติดตั้ง และปัจจัยในการเลือกระบบไฮดรอลิกทางอุตสาหกรรม

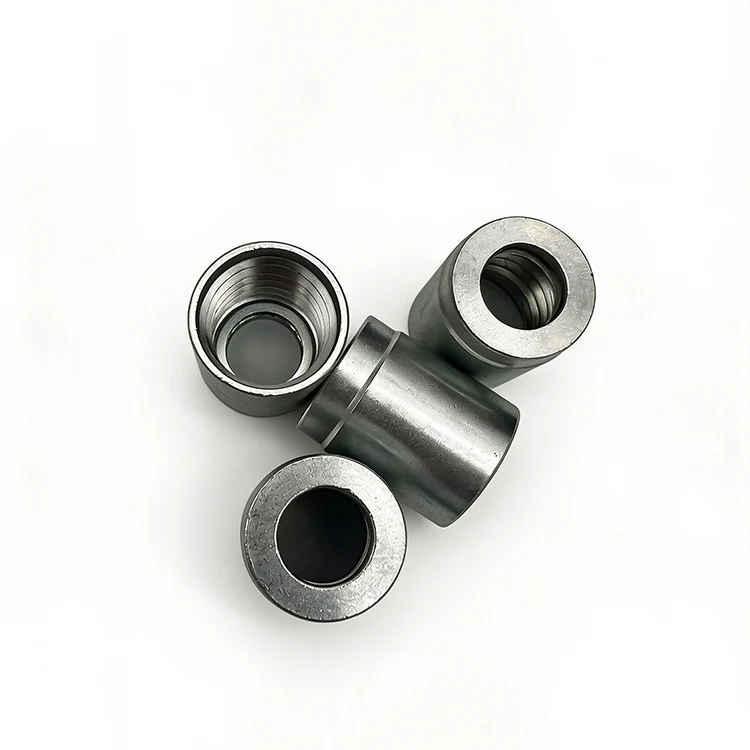

A ปลอกไฮดรอลิกคาร์บอนเป็นส่วนประกอบชนิดกัดขึ้นรูปด้วยเครื่องจักรอย่างแม่นยำ ซึ่งใช้ในข้อต่อท่ออัด โดยทำงานร่วมกับตัวข้อต่อฟิตติ้งและน็อตเพื่อสร้างการเชื่อมต่อที่ปลอดภัยระหว่างท่อเหล็กไร้ตะเข็บและข้อต่อไฮดรอลิก ในระหว่างการประกอบ การบีบอัดตามแนวแกนจะทำให้คมตัดของปลอกกัดเข้าไปในผนังท่อ ทำให้เกิดการเชื่อมต่อระหว่างโลหะกับโลหะที่ล็อคด้วยกลไก
การออกแบบนี้ไม่ต้องใช้ความร้อนในระหว่างการติดตั้งตามปกติซึ่งแตกต่างจากการเชื่อมต่อแบบเชื่อม ดังนั้นจึงมีประโยชน์สำหรับระบบไฮดรอลิกที่การประกอบที่เชื่อถือได้ การเข้าถึงการบำรุงรักษา ความต้านทานการสั่นสะเทือน และประสิทธิภาพการซีลที่สม่ำเสมอเป็นสิ่งสำคัญ
สำหรับผู้ซื้อในภาคอุตสาหกรรม การเลือกผู้ผลิตก็มีความสำคัญไม่แพ้กันคยูนผลิตปลอกไฮดรอลิกเหล็กกล้าคาร์บอนที่ออกแบบตามข้อกำหนด DIN 2353 และ ISO 8434-1 พร้อมตัวเลือกสำหรับการจัดหามาตรฐานและการจัดซื้อทางอุตสาหกรรม
ผลิตภัณฑ์นี้มีจำหน่ายสำหรับการใช้งานซีรีส์ DIN 2353 L และ S และได้รับการออกแบบสำหรับการเชื่อมต่อท่อไฮดรอลิกแรงดันสูง ขึ้นอยู่กับการกำหนดค่าและสภาวะของระบบ แรงดันใช้งานที่กำหนดสามารถเข้าถึงได้สูงสุด 630 บาร์
หลักการทำงานขึ้นอยู่กับการเสียรูปทางกลที่ควบคุมได้ เมื่อน็อตข้อต่อถูกขันให้แน่นตามขั้นตอนการประกอบที่ต้องการ ปลอกจะเคลื่อนที่ตามแนวแกนกับกรวยข้อต่อ คมตัดจะแทรกซึมเข้าสู่พื้นผิวด้านนอกของท่อเหล็กไร้ตะเข็บอย่างต่อเนื่อง
สิ่งนี้สร้างผลกระทบทางกลที่สำคัญหลายประการ:
การเตรียมท่อที่ถูกต้องถือเป็นสิ่งสำคัญ ความแม่นยำในการตัด การลบคม ความสะอาด ขนาดท่อ ความเข้ากันได้ของปลอก และขั้นตอนการประกอบ ล้วนส่งผลต่อการเชื่อมต่อขั้นสุดท้าย ปลอกคุณภาพสูงไม่สามารถชดเชยท่อที่เตรียมไว้ไม่ถูกต้องหรือข้อต่อที่ไม่ตรงกันได้
เมื่อเปรียบเทียบปลอกไฮดรอลิก วิศวกรควรมองข้ามวัสดุเพียงอย่างเดียว มาตรฐาน พิกัดแรงดัน การรักษาพื้นผิว ความต้านทานการกัดกร่อน ความเข้ากันได้ของมิติ และความสามารถในการประกอบกลับ ล้วนส่งผลต่อประสิทธิภาพในระยะยาว
| พารามิเตอร์ | ข้อมูลจำเพาะ | ความสำคัญทางวิศวกรรม |
|---|---|---|
| วัสดุ | เหล็กกล้าคาร์บอนที่มีความแข็งแรงสูง | ให้ความแข็งแรงของโครงสร้างสำหรับการเชื่อมต่อท่อไฮดรอลิก |
| มาตรฐานที่ใช้บังคับ | ดินแดง 2353 ลิตร/เอส, ISO 8434-1 | รองรับความเข้ากันได้ของมิติมาตรฐาน |
| ระดับความดัน | สูงถึง 630 บาร์ / 63 MPa | เหมาะสำหรับงานไฮดรอลิกแรงดันสูงที่มีความต้องการสูง |
| การรักษาพื้นผิว | ชุบสังกะสี 8–12 μm หรือฟอสเฟตสีดำ | ให้การปกป้องพื้นผิวและความยืดหยุ่นในการใช้งาน |
| ความต้านทานสเปรย์เกลือ | 500+ ชั่วโมง | ปรับปรุงความต้านทานต่อการสัมผัสสิ่งแวดล้อมที่มีฤทธิ์กัดกร่อน |
| ประกอบกลับ | 2-3 ครั้งภายใต้สภาวะที่เหมาะสม | รองรับข้อกำหนดด้านการบำรุงรักษาและการบริการ |
| ระบบคุณภาพ | ISO 9001:2015 | รองรับการควบคุมการผลิตและการจัดการคุณภาพ |
ความสามารถในการรับแรงดันจริงจะต้องได้รับการประเมินร่วมกับวัสดุท่อ ขนาดของท่อ โครงร่างข้อต่อ อุณหภูมิ ตัวกลางในการทำงาน และการออกแบบระบบไฮดรอลิกที่สมบูรณ์เสมอ พิกัดสูงสุดของส่วนประกอบที่เผยแพร่ไม่ควรถือเป็นพิกัดที่อนุญาตของระบบที่ประกอบทั้งหมดโดยอัตโนมัติ
อุปกรณ์ไฮดรอลิกมักทำงานภายใต้ความผันผวนของแรงดันอย่างมาก การเชื่อมต่อแบบกัดที่ประกอบอย่างถูกต้องทำให้เกิดส่วนต่อประสานท่อที่ได้รับการเก็บรักษาโดยกลไกซึ่งสามารถใช้ในวงจรไฮดรอลิกที่มีความต้องการสูง กลุ่มผลิตภัณฑ์ปลอกเหล็กคาร์บอนของ XYOON ได้รับการออกแบบสำหรับการใช้งานที่มีแรงกดดันในการทำงานสูงถึง 630 บาร์
คมตัดถือเป็นพื้นที่การทำงานที่สำคัญ การตัดเฉือนที่แม่นยำช่วยให้เกิดการควบคุมการมีส่วนร่วมกับผนังท่อ ในขณะที่ขนาดที่สม่ำเสมอรองรับการประกอบที่ทำซ้ำได้ สิ่งนี้สำคัญอย่างยิ่งเมื่อต้องติดตั้งการเชื่อมต่อไฮดรอลิกหลายตัวในเครื่องจักรเครื่องเดียวกัน
เหล็กกล้าคาร์บอนให้ความแข็งแรงเชิงกลที่เป็นประโยชน์ ในขณะที่การรักษาพื้นผิวช่วยเพิ่มความทนทานต่อสิ่งแวดล้อม XYOON นำเสนอเวอร์ชันชุบสังกะสีที่มีความหนาเคลือบ 8–12 μm และระบุความต้านทานการพ่นเกลือได้มากกว่า 500 ชั่วโมง การบำบัดแบล็กฟอสเฟตยังมีให้สำหรับการใช้งานที่อุณหภูมิสูงหรือไม่มีการหล่อลื่นโดยเฉพาะ
ความเข้ากันได้กับมิติ DIN 2353 และ ISO 8434-1 ช่วยลดความยุ่งยากในการจัดหา การบำรุงรักษา และการเปลี่ยนทดแทน สำหรับผู้ผลิตอุปกรณ์และทีมบำรุงรักษา ส่วนประกอบที่ได้มาตรฐานสามารถลดความซับซ้อนที่เกี่ยวข้องกับการเปลี่ยนชิ้นส่วนเชื่อมต่อแต่ละชิ้นได้
ภายใต้สภาวะปกติและขอบตัดไม่ได้รับความเสียหาย ปลอกสามารถรองรับการประกอบกลับได้ประมาณสองถึงสามรอบ สิ่งนี้มีประโยชน์เมื่ออุปกรณ์ไฮดรอลิกต้องมีการตรวจสอบ การเปลี่ยนส่วนประกอบ หรือการบำรุงรักษาท่อ
การออกแบบที่กะทัดรัดและคุณลักษณะการเชื่อมต่อแรงดันสูงทำให้ปลอกไฮดรอลิกเหล็กกล้าคาร์บอนเหมาะสำหรับอุปกรณ์จ่ายพลังงานของไหลหลายประเภท
สำหรับการใช้งานที่ต้องสัมผัสกับน้ำทะเล สภาพแวดล้อมที่อุดมด้วยคลอไรด์ หรือมีสารเคมีที่รุนแรง วิศวกรควรประเมินว่าเหล็กกล้าคาร์บอนมีความเหมาะสมหรือไม่ ในสภาพแวดล้อมดังกล่าว วัสดุทดแทนสแตนเลส เช่น เกรด 304 หรือ 316 อาจให้ความต้านทานการกัดกร่อนที่เหมาะสมกว่า
การเลือกปลอกที่ถูกต้องต้องใช้มากกว่าขนาดเส้นผ่านศูนย์กลางท่อที่ระบุ ทีมจัดซื้อและวิศวกรควรประเมินระบบการเชื่อมต่อที่สมบูรณ์ก่อนทำการสั่งซื้อ
ก่อนการประกอบ ท่อควรสะอาด ตัดอย่างถูกต้อง และปราศจากเสี้ยนหรือความเสียหายที่พื้นผิวมากเกินไป ปลอกหุ้มและส่วนประกอบการผสมพันธุ์ควรได้รับการตรวจสอบการปนเปื้อนหรือการเสียรูปด้วย ในระหว่างการประกอบ ให้ปฏิบัติตามขั้นตอนการติดตั้งและข้อกำหนดแรงบิดที่ระบุของผู้ผลิต แทนที่จะอาศัยการตัดสินด้วยภาพเพียงอย่างเดียว
สำหรับโครงการการผลิตขนาดใหญ่ การใช้การเตรียมท่อควบคุมและขั้นตอนการประกอบที่ได้มาตรฐานสามารถช่วยปรับปรุงความสม่ำเสมอในการเชื่อมต่อหลายจุดได้
ส่วนประกอบการเชื่อมต่อไฮดรอลิกอาจมีขนาดเล็ก แต่ความแม่นยำของมิติมีผลโดยตรงต่อความน่าเชื่อถือของระบบ XYOON อธิบายกระบวนการคุณภาพการผลิตที่ครอบคลุมการตรวจสอบวัตถุดิบ การตัดเฉือน CNC ที่มีความแม่นยำ การตรวจสอบที่ทันสมัย การทดสอบความแข็ง การตรวจสอบการรักษาพื้นผิว และการตรวจสอบมิติระดับแบทช์
ผู้ผลิตยังระบุด้วยว่าชุดการผลิตสามารถตรวจสอบย้อนกลับได้ด้วยหมายเลขชุดงานที่ไม่ซ้ำกัน และระบบคุณภาพได้รับการรับรองมาตรฐาน ISO 9001:2015 ในขณะที่ผลิตภัณฑ์ได้รับการออกแบบเพื่อให้สอดคล้องกับข้อกำหนด DIN 2353 และ ISO 8434-1
สำหรับผู้ซื้อในภาคอุตสาหกรรม การบริการของซัพพลายเออร์อาจมีความสำคัญพอๆ กับข้อกำหนดเฉพาะของส่วนประกอบ XYOON จัดเตรียมขนาดมาตรฐานสำหรับการจัดหาตามปกติ การผลิตตามขนาดที่กำหนดเอง การสนับสนุนทางเทคนิค การตรวจสอบย้อนกลับเป็นชุด ตัวอย่างตามคำขอ และการรับประกัน 12 เดือนสำหรับข้อบกพร่องในการผลิต
เมื่อประเมินซัพพลายเออร์ปลอกไฮดรอลิก ผู้ซื้อควรพิจารณาทั้งประสิทธิภาพของผลิตภัณฑ์และความสามารถของซัพพลายเออร์ในการจัดหาขนาด เอกสาร ความช่วยเหลือทางเทคนิค และการจ่ายซ้ำที่สอดคล้องกัน
มันถูกใช้เป็นส่วนประกอบชนิดกัดในข้อต่อท่ออัด ในระหว่างการประกอบ จะยึดผนังด้านนอกของท่อเหล็กไร้รอยต่อ และมีส่วนช่วยในการเชื่อมต่อไฮดรอลิกที่มีความปลอดภัยทางกลไกและป้องกันการรั่วซึม
ใช่. ปลอกไฮดรอลิกคาร์บอน XYOON ได้รับการออกแบบตามข้อกำหนด DIN 2353 และ ISO 8434-1 และมีไว้สำหรับระบบข้อต่อสวมอัดมาตรฐานที่เข้ากันได้
อัตราแรงดันที่ระบุสำหรับผลิตภัณฑ์ XYOON สูงถึง 630 บาร์ (63 MPa) อย่างไรก็ตาม แรงดันใช้งานที่อนุญาตของชุดประกอบไฮดรอลิกที่สมบูรณ์จะต้องพิจารณาถึงการออกแบบท่อ ข้อต่อ อุณหภูมิ ตัวกลาง และระบบด้วย
ภายใต้สภาวะปกติ จะมีการสนับสนุนรอบการประกอบกลับประมาณสองถึงสามรอบเมื่อคมตัดยังคงไม่เสียหาย ควรเปลี่ยนส่วนประกอบที่แสดงการเสียรูป การสึกหรอมากเกินไป หรือความเสียหาย
ผลิตภัณฑ์มีให้เลือกทั้งการชุบสังกะสี 8–12 μm และการบำบัดฟอสเฟตสีดำ ตัวเลือกที่เหมาะสมขึ้นอยู่กับอุณหภูมิในการทำงาน การสัมผัสการกัดกร่อน และสภาพแวดล้อมการใช้งาน
เหล็กกล้าคาร์บอนอาจต้องพิจารณาเพิ่มเติมในสภาพแวดล้อมทางทะเลหรือการพ่นเกลือ สำหรับการสัมผัสกับน้ำทะเลหรือสภาวะอุดมด้วยคลอไรด์เป็นเวลานาน ควรประเมินเกรดสเตนเลสสตีล เช่น 316 เพื่อเพิ่มความต้านทานการกัดกร่อน
ใช่. ขนาดมาตรฐานมีไว้สำหรับการจัดซื้อตามปกติ ในขณะที่ขนาดที่กำหนดเองสามารถผลิตได้สำหรับข้อกำหนดทางวิศวกรรมเฉพาะ XYOON ระบุว่าขนาดที่กำหนดเองโดยทั่วไปจะใช้เวลาประมาณ 15-20 วันทำการ
ปลอกหุ้มเหล็กกล้าคาร์บอนที่ออกแบบมาอย่างดีสามารถมีบทบาทสำคัญในความน่าเชื่อถือของการเชื่อมต่อท่อไฮดรอลิกแรงดันสูง ด้วยการรวมการกัดแบบควบคุม ขนาดที่ได้มาตรฐาน การป้องกันพื้นผิว และการประกอบซ้ำที่เป็นมิตรต่อการบำรุงรักษา ทำให้กลายเป็นโซลูชันการเชื่อมต่อที่ใช้งานได้จริงสำหรับเครื่องจักรก่อสร้าง เครื่องมือกล หน่วยกำลังไฮดรอลิก อุปกรณ์การเกษตร และระบบอุตสาหกรรมอื่นๆ
สำหรับผู้ซื้อที่กำลังมองหาส่วนประกอบการเชื่อมต่อไฮดรอลิกที่ได้มาตรฐาน XYOON มีปลอกเหล็กกล้าคาร์บอนตามข้อกำหนด DIN 2353 และ ISO 8434-1 โดยมีพิกัดแรงดันสูงถึง 630 บาร์ ตัวเลือกการรักษาพื้นผิวที่หลากหลาย การตรวจสอบย้อนกลับเป็นชุด และการสนับสนุนทางเทคนิค หากคุณกำลังจัดหาส่วนประกอบมาตรฐานหรือพัฒนาโซลูชันการเชื่อมต่อไฮดรอลิกแบบกำหนดเองติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของท่อ สภาวะการทำงาน ปริมาณที่ต้องการ และข้อกำหนดการใช้งานกับทีมงาน คยูน
